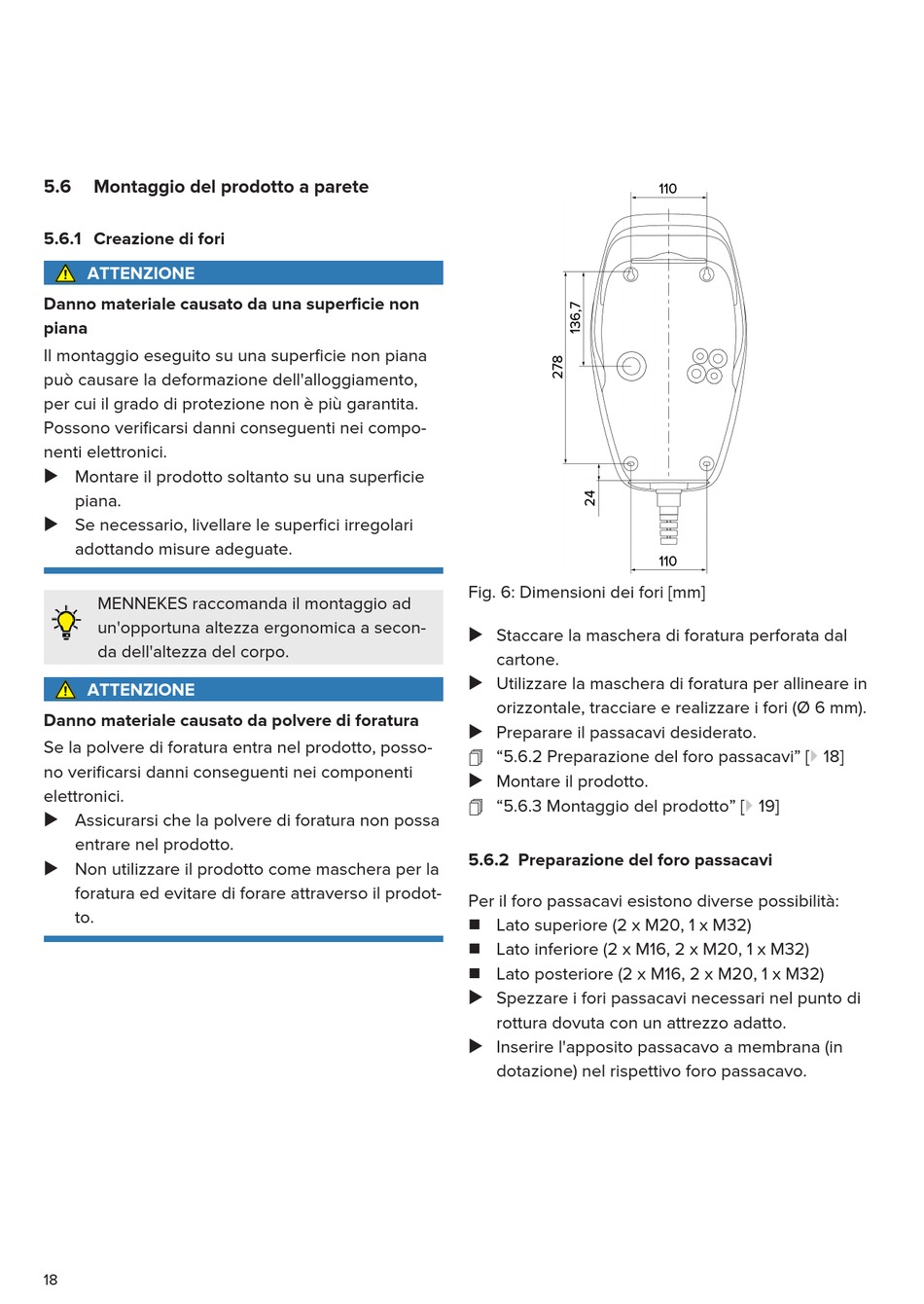

5.6
Montaggio del prodotto a parete
5.6.1 Creazione di fori
ATTENZIONE
Danno materiale causato da una superficie non
piana
Il montaggio eseguito su una superficie non piana
può causare la deformazione dell'alloggiamento,
per cui il grado di protezione non è più garantita.
Possono verificarsi danni conseguenti nei compo-
nenti elettronici.
u Montare il prodotto soltanto su una superficie
piana.
u Se necessario, livellare le superfici irregolari
adottando misure adeguate.
MENNEKES raccomanda il montaggio ad
un'opportuna altezza ergonomica a secon-
da dell'altezza del corpo.
ATTENZIONE
Danno materiale causato da polvere di foratura
Se la polvere di foratura entra nel prodotto, posso-
no verificarsi danni conseguenti nei componenti
elettronici.
u Assicurarsi che la polvere di foratura non possa
entrare nel prodotto.
u Non utilizzare il prodotto come maschera per la
foratura ed evitare di forare attraverso il prodot-
to.
18
Fig. 6: Dimensioni dei fori [mm]
u Staccare la maschera di foratura perforata dal
cartone.
u Utilizzare la maschera di foratura per allineare in
orizzontale, tracciare e realizzare i fori (Ø 6 mm).
u Preparare il passacavi desiderato.
1 "5.6.2 Preparazione del foro passacavi" [} 18]
u Montare il prodotto.
1 "5.6.3 Montaggio del prodotto" [} 19]
5.6.2 Preparazione del foro passacavi
Per il foro passacavi esistono diverse possibilità:
n Lato superiore (2 x M20, 1 x M32)
n Lato inferiore (2 x M16, 2 x M20, 1 x M32)
n Lato posteriore (2 x M16, 2 x M20, 1 x M32)
u Spezzare i fori passacavi necessari nel punto di
rottura dovuta con un attrezzo adatto.
u Inserire l'apposito passacavo a membrana (in
dotazione) nel rispettivo foro passacavo.
110
110
