1.6 Beispiele möglicher Konfigurationen

HINWEIS
• Andere Installationskonfigurationen sind möglich. Diese Beispiele dienen nur zur
Veranschaulichung.
• Es wird empfohlen, zuerst das Hauptgerät einzustellen, da dadurch die Konfiguration der
Nebengeräte einfacher wird.
◆ Beispiel 1

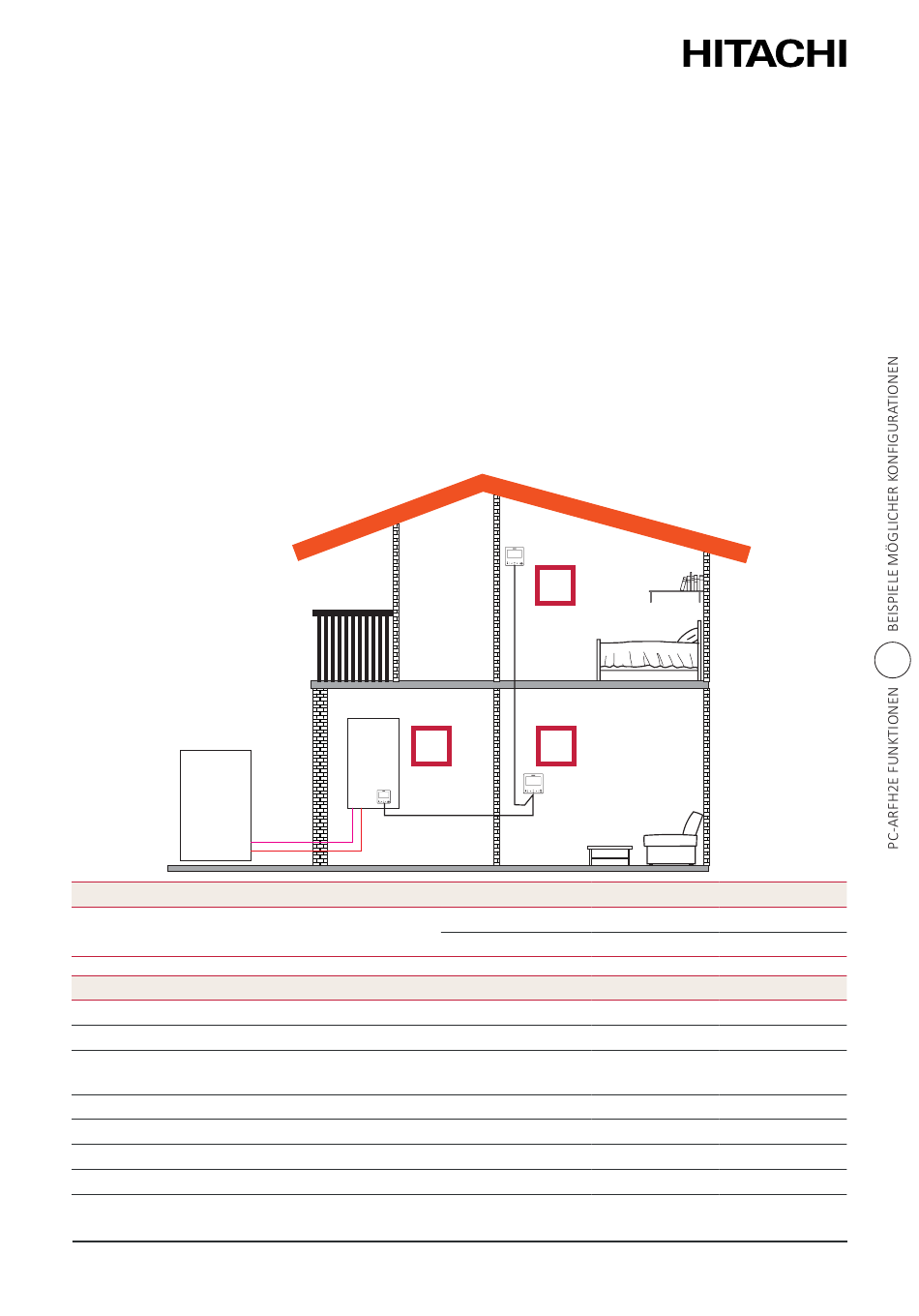

1 Hauptgerätesteuerung als Gerätekonfiguration.
2 Nebengerätesteuerung als ein Raumthermostat für Heizkreis 1, als Zubehör
3 Nebengerätesteuerung als ein Raumthermostat für Heizkreis 2, als Zubehör
Außengerät
Bestellung
Typ
Fragen
Ist diese Vorrichtung am Gerät angeschlossen?
Steuert diese Vorrichtung das Gerät?
Wird diese Vorrichtung als ein Raumthermostat eines
Bereichs genutzt?
Wie viele Heizkreise haben Sie?
Welche sind die Heizquellen des Heizkreises 1?
Welche sind die Heizquellen des Heizkreises 2?
Welche sind die Kühlquellen des Heizkreises 1?
PMDE0597 rev.1 - 06/2023
Innengerät
1
ERSTE
Haupt
Gerät
JA
JA
-
2
Fußbodenheizung
Fußbodenheizung
-
Schlafzimmer Bereich 2
3
Wohnzimmer Bereich 1
2
ZWEITE
Neben
Heizkreis 1
Antworten
-
-
JA, IM BEREICH 1 JA, IM BEREICH 2
-
-
-
-
1
DRITTE
Neben
Heizkreis 2
-
-
-
-
-
-
