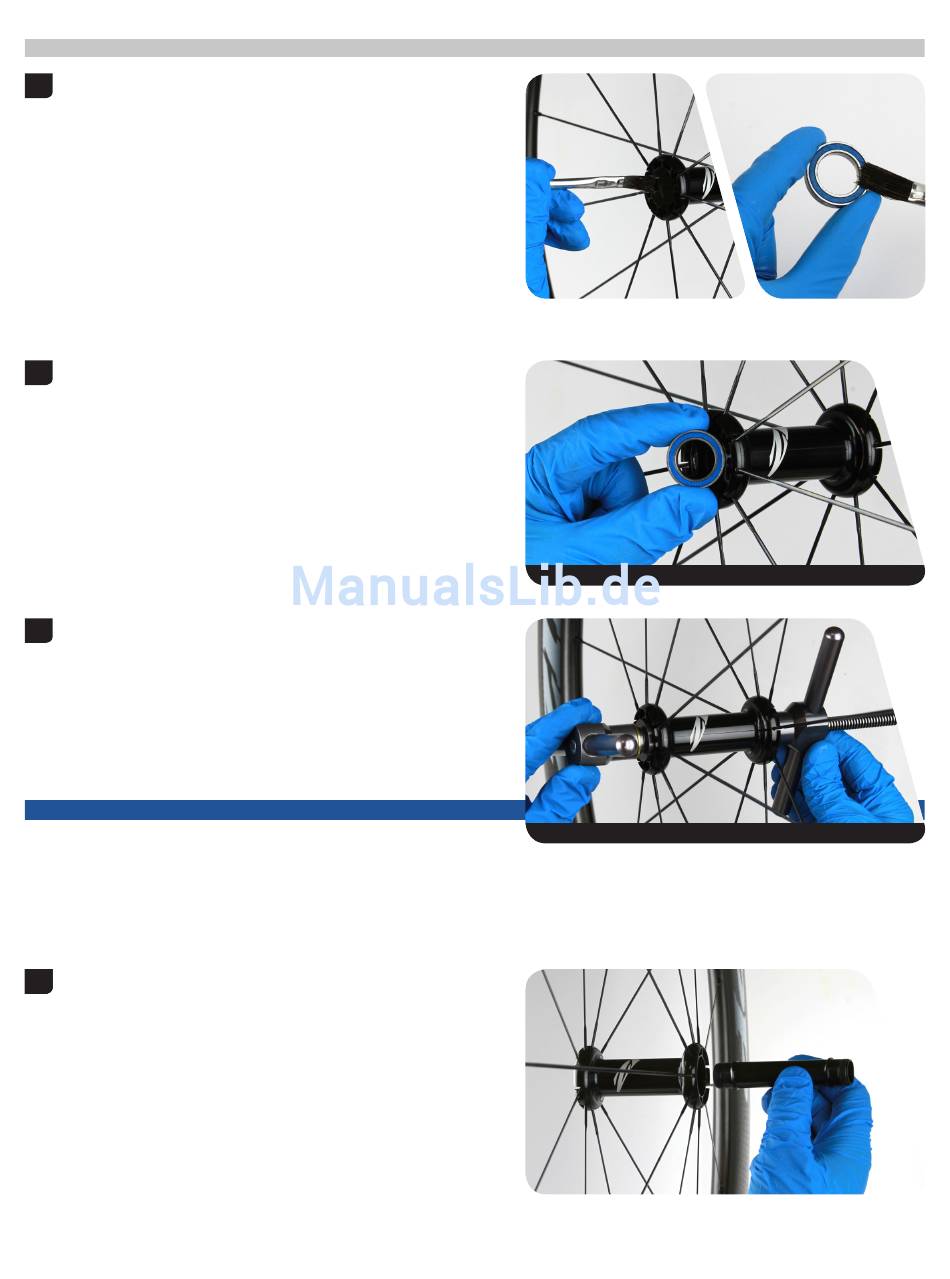

Z u s a m m e n b a u d e r V o r d e r r a d n a b e
1
Tragen Sie eine dünne Schicht SRAM® Butter auf die Außenseite
jedes neuen Lagers und jeder Lagerbohrung auf.
Bauen Sie zuerst das Lager auf der Antriebsseite ein.
2
Setzen Sie ein neues 6803-Lager in die äußere Seite des
Freilaufkörpers ein.
Schieben Sie ein SRAM 6803-Lagereinpresswerkzeug auf die
3
Gewindestange des Wheels Manufacturing Press-1-Lagereinpress-
werkzeugs für gedichtete Lager. Schieben Sie die Gewindestange
des Lagereinpresswerkzeugs durch die Antriebsseite des Na-
benkörpers. Schieben Sie das zweite SRAM 6803-Lagereinpress-
werkzeug auf die Gewindestange.
Schrauben Sie den Griff des Lagereinpresswerkzeugs auf die
Gewindestange.
Drehen Sie den Gewindegriff im Uhrzeigersinn, um das Lager
handfest in die Nabe zu drücken.
Ziehen Sie das Lager nicht zu fest an.
Um Schäden am Lager zu vermeiden, verwenden Sie nur ein La-
gereinpresswerkzeug, das gleichzeitig die innere und die äußere
Lagerlauffläche berührt. Verwenden Sie kein Lagereinpress-
werkzeug, das nur eine Lauffläche berührt.
Entfernen Sie das Lagereinpresswerkzeug.
Führen Sie die Achse durch die Nabenkörper-Baugruppe und das
5 4 4
eingebaute Lager.
H I N W E I S
Lager 6803
SRAM 6803 Lagereinpresswerkzeug
Zusammenbau der Vorderradnabe
22
