ELEKTRISCHE ANSCHLÜSSE
4
INFORMATION!
• Kompakt- und Feldgehäuse-Ausführungen: Anschluss der Abschirmung über die
Leitungsklemmen im Anschlussraum.
Wandgehäuse-Ausführungen: Anschluss der Abschirmung mit 6,3 mm / 0,25"
Flachsteckhülsen im Anschlussraum.
• Beliebige Anschlusspolarität.
Pulsausgang / Frequenzausgang passiv P
• Anschluss nach IEC 60947-5-6.
• offen:
I = 0,6 mA
nom
geschlossen:
I = 3,8 mA
nom
• X kennzeichnet die Anschlussklemmen A, B oder D, je nach Ausführung des Messumformers.

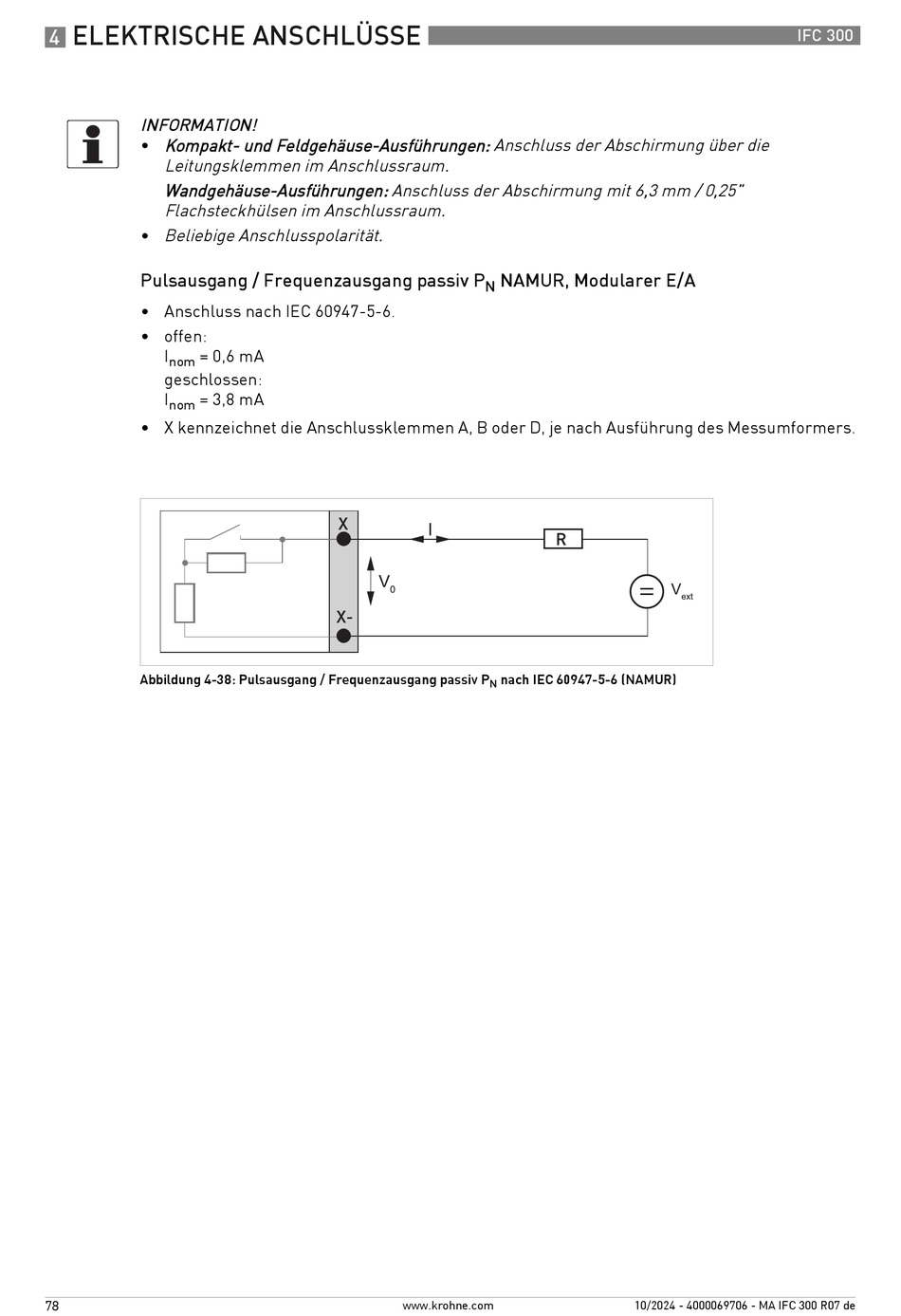

Abbildung 4-38: Pulsausgang / Frequenzausgang passiv P
78
NAMUR, Modularer E/A
N
nach IEC 60947-5-6 (NAMUR)
N
