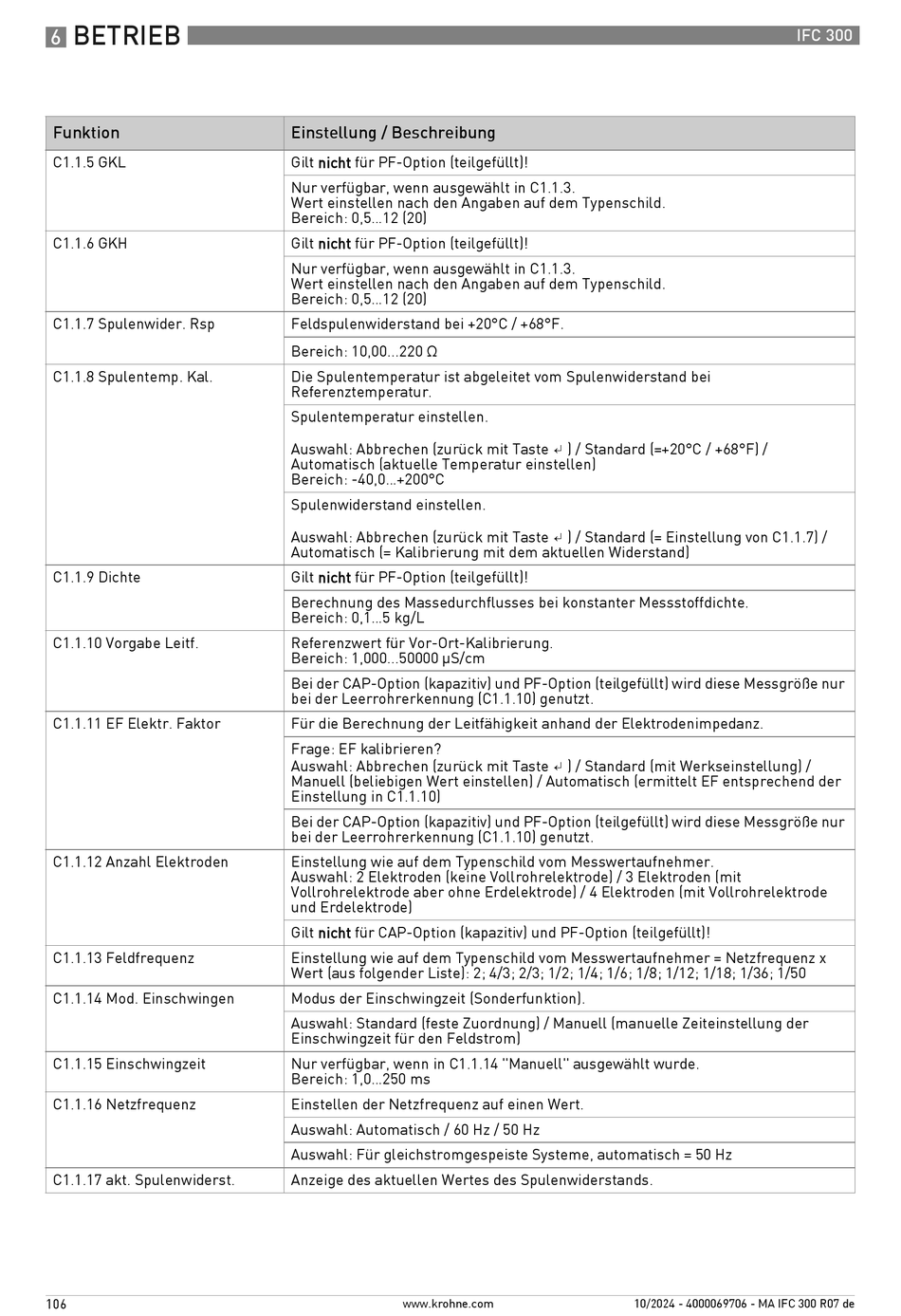

KROHNE IFC 300 Handbuch Seite 106

BETRIEB
6
Funktion
C1.1.5 GKL
C1.1.6 GKH
C1.1.7 Spulenwider. Rsp
C1.1.8 Spulentemp. Kal.
C1.1.9 Dichte
C1.1.10 Vorgabe Leitf.
C1.1.11 EF Elektr. Faktor
C1.1.12 Anzahl Elektroden
C1.1.13 Feldfrequenz
C1.1.14 Mod. Einschwingen
C1.1.15 Einschwingzeit
C1.1.16 Netzfrequenz
C1.1.17 akt. Spulenwiderst.
106
Einstellung / Beschreibung
Gilt nicht für PF-Option (teilgefüllt)!
Nur verfügbar, wenn ausgewählt in C1.1.3.
Wert einstellen nach den Angaben auf dem Typenschild.
Bereich: 0,5...12 (20)
Gilt nicht für PF-Option (teilgefüllt)!
Nur verfügbar, wenn ausgewählt in C1.1.3.
Wert einstellen nach den Angaben auf dem Typenschild.
Bereich: 0,5...12 (20)
Feldspulenwiderstand bei +20°C / +68°F.
Bereich: 10,00...220 Ω
Die Spulentemperatur ist abgeleitet vom Spulenwiderstand bei
Referenztemperatur.
Spulentemperatur einstellen.
Auswahl: Abbrechen (zurück mit Taste ↲ ) / Standard (=+20°C / +68°F) /
Automatisch (aktuelle Temperatur einstellen)
Bereich: -40,0...+200°C
Spulenwiderstand einstellen.
Auswahl: Abbrechen (zurück mit Taste ↲ ) / Standard (= Einstellung von C1.1.7) /
Automatisch (= Kalibrierung mit dem aktuellen Widerstand)
Gilt nicht für PF-Option (teilgefüllt)!
Berechnung des Massedurchflusses bei konstanter Messstoffdichte.
Bereich: 0,1...5 kg/L
Referenzwert für Vor-Ort-Kalibrierung.
Bereich: 1,000...50000 µS/cm
Bei der CAP-Option (kapazitiv) und PF-Option (teilgefüllt) wird diese Messgröße nur
bei der Leerrohrerkennung (C1.1.10) genutzt.
Für die Berechnung der Leitfähigkeit anhand der Elektrodenimpedanz.
Frage: EF kalibrieren?
Auswahl: Abbrechen (zurück mit Taste ↲ ) / Standard (mit Werkseinstellung) /
Manuell (beliebigen Wert einstellen) / Automatisch (ermittelt EF entsprechend der
Einstellung in C1.1.10)
Bei der CAP-Option (kapazitiv) und PF-Option (teilgefüllt) wird diese Messgröße nur
bei der Leerrohrerkennung (C1.1.10) genutzt.
Einstellung wie auf dem Typenschild vom Messwertaufnehmer.
Auswahl: 2 Elektroden (keine Vollrohrelektrode) / 3 Elektroden (mit
Vollrohrelektrode aber ohne Erdelektrode) / 4 Elektroden (mit Vollrohrelektrode
und Erdelektrode)
Gilt nicht für CAP-Option (kapazitiv) und PF-Option (teilgefüllt)!
Einstellung wie auf dem Typenschild vom Messwertaufnehmer = Netzfrequenz x
Wert (aus folgender Liste): 2; 4/3; 2/3; 1/2; 1/4; 1/6; 1/8; 1/12; 1/18; 1/36; 1/50
Modus der Einschwingzeit (Sonderfunktion).
Auswahl: Standard (feste Zuordnung) / Manuell (manuelle Zeiteinstellung der
Einschwingzeit für den Feldstrom)
Nur verfügbar, wenn in C1.1.14 "Manuell" ausgewählt wurde.
Bereich: 1,0...250 ms
Einstellen der Netzfrequenz auf einen Wert.
Auswahl: Automatisch / 60 Hz / 50 Hz
Auswahl: Für gleichstromgespeiste Systeme, automatisch = 50 Hz
Anzeige des aktuellen Wertes des Spulenwiderstands.
