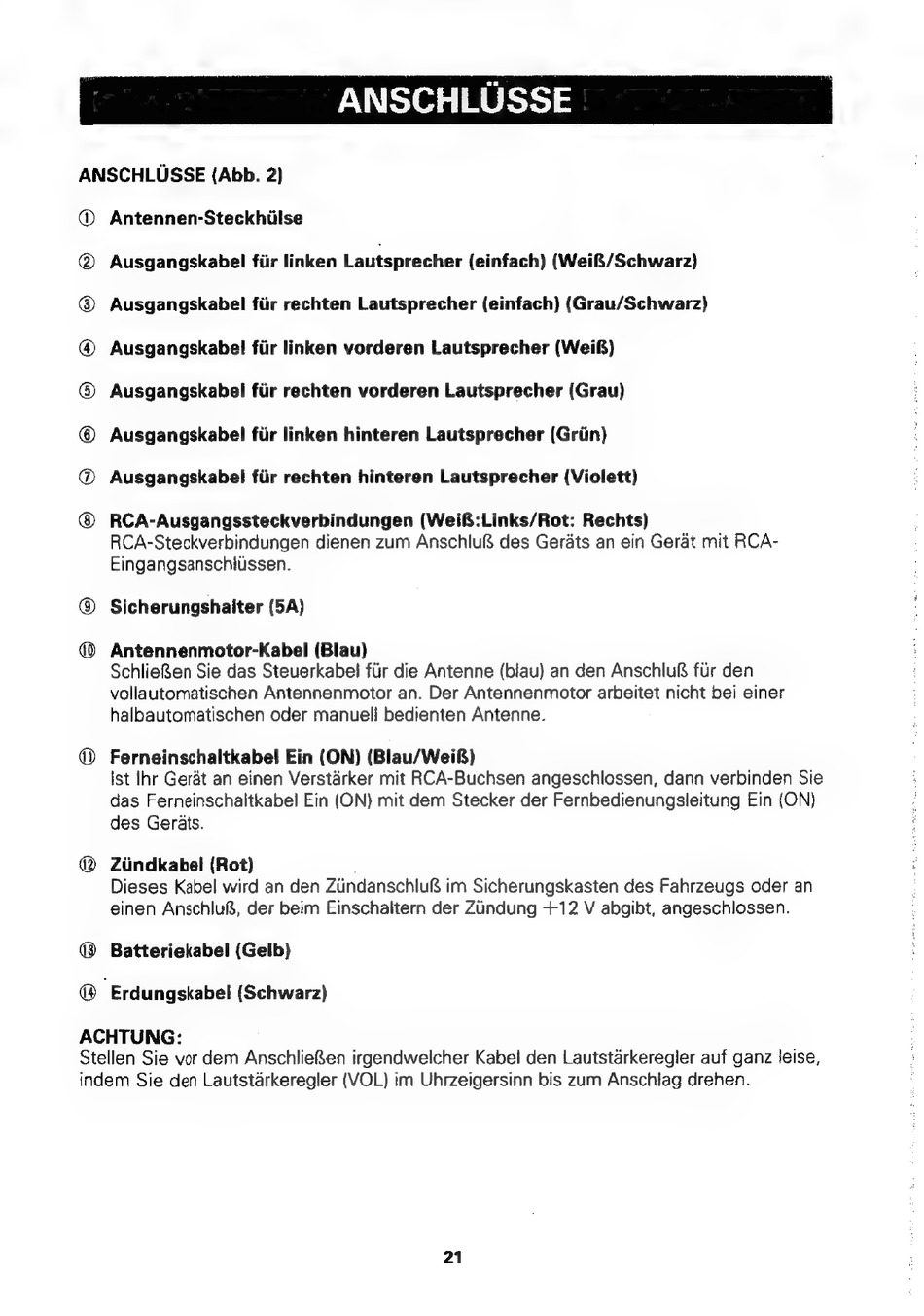

ANSCHLUSSE
:
ANSCHLUSSE (Abb. 2)
Antennen-Steckhiilse
Ausgangskabel fiir linken Lautsprecher (einfach) (Wei®/Schwarz)
Ausgangskabel fiir rechten Lautsprecher (einfach) (Grau/Schwarz)
Ausgangskabel fiir linken vorderen Lautsprecher (Weif)
Ausgangskabel fiir rechten vorderen Lautsprecher (Grau)
Ausgangskabel fur linken hinteren Lautsprecher (Grin)
2 ©®@ ® ©
@® 82 9
Ausgangskabel fiir rechten hinteren Lautsprecher (Violett)
©
RCA-Ausgangssteckverbindungen (Weif:Links/Rot: Rechts)
RCA-Steckverbindungen dienen zum Anschlu& des Gerats an ein Gerat mit RCA-
Eingangsanschlussen.
©
Sicherungshalter (5A)
@ Antennenmotor-Kabel (Blau)
SchlieRen Sie das Steuerkabel fiir die Antenne (blau) an den Anschlufg fur den
vollautomatischen Antennenmotor an. Der Antennenmotor arbeitet nicht bei einer
halbautomatischen oder manuell bedienten Antenne.
@
Ferneinschaltkabel Ein (ON) (Blau/Weif)
Ist Ihr Gerat an einen Verstarker mit RCA-Buchsen angeschlossen, dann verbinden Sie
das Ferneinschaltkabel Ein (ON) mit dem Stecker der Fernbedienungsleitung Ein (ON)
des Gerats.
@ Ziindkabel (Rot)
Dieses Kabel wird an den ZluindanschlufS im Sicherungskasten des Fahrzeugs oder an
einen Anschlu&, der beim Einschaltern der Zundung +12 V abgibt, angeschlossen.
@
Batteriekabel (Gelb)
' Erdungskabel (Schwarz)
ACHTUNG:
Stellen Sie vor dem Anschlie&en irgendwelcher Kabel den Lautstarkeregler auf ganz !eise,
indem Sie den Lautstarkeregler (VOL) im Uhrzeigersinn bis zum Anschlag drehen.
21
