Fronius Symo GEN24 8.0 Plus SC Bedienungsanleitung Seite 77

PV 1
P PV 2
- -
+ +
-
+

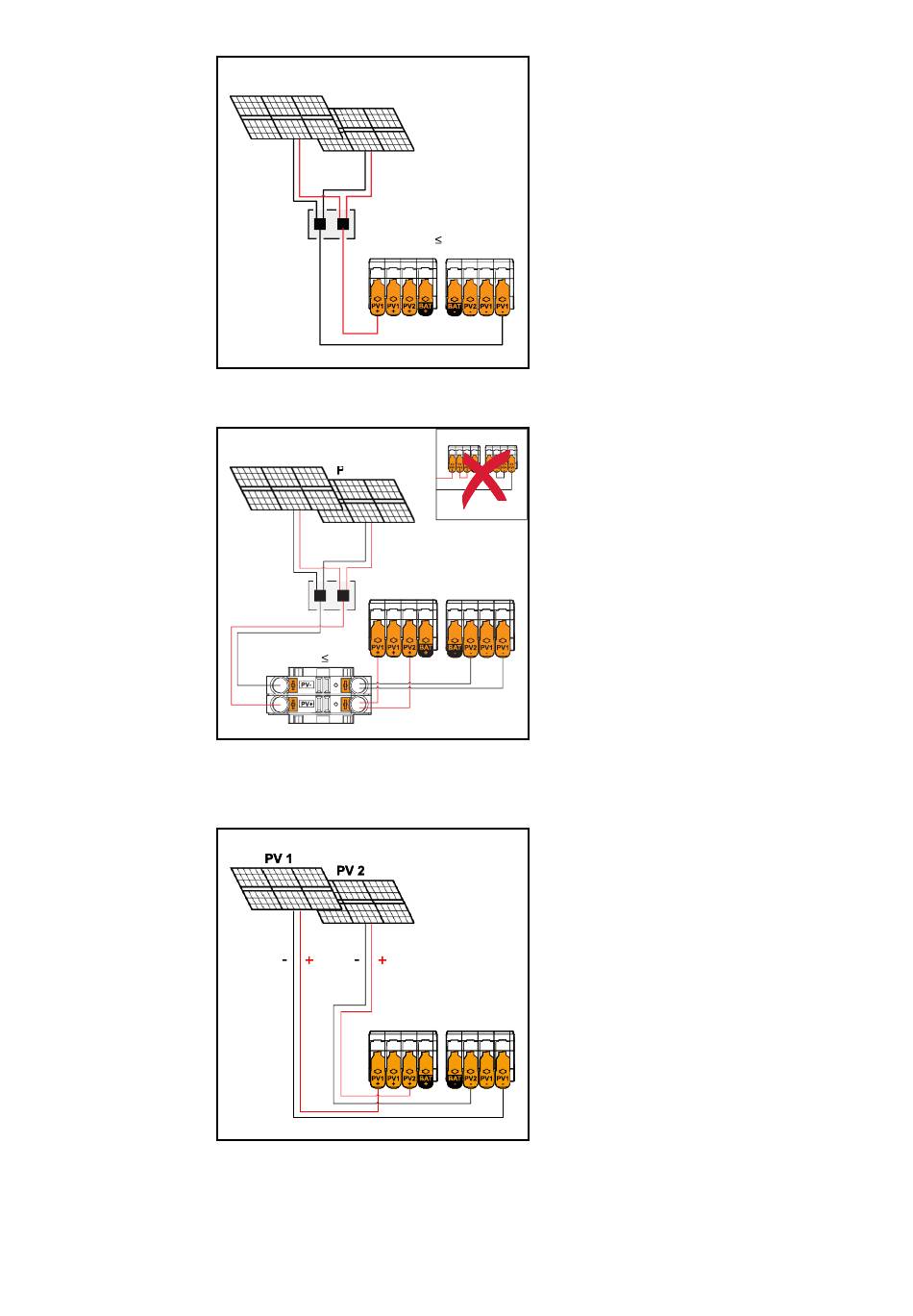

Kombinierte Solarmodul-Stränge mit Summen-
strom kleiner/gleich 28 A (I dcmax ).
PV 1 PV 1
PV 2 P P PV 2
- -
+ +
DC
(>28 A / 60 A)
+
-
+
Kombinierte Solarmodul-Stränge mit Summen-
strom größer 28 A (I dcmax ).
PV 1 kleiner/gleich 40 A (I SC PV1 )
PV 2 kleiner/gleich 20 A (I SC PV2 )
PV-Generator Einstellungen:
PV 1: ON
PV 2: OFF
DC ( 28 A)
PV-Generator Einstellungen:
PV 1: ON
PV 2: OFF
-
+ +
PV 1 + PV 2 (parallel geschaltet): ON
-
WICHTIG!
Die maximale Strombelastung einer
einzelnen Anschlussklemme beträgt
28 A. PV‑Sammelstränge mit einem
Summenstrom über 28 A müssen vor
den Anschlussklemmen auf beide PV-
Eingänge aufgeteilt werden (I
+ - - ≤ 60 A). Die Steckverbindung für die
Aufteilung des Summenstroms muss
ausreichend dimensioniert, geeignet
und fachgerecht montiert sein. Das
Aufteilen des Stroms durch
Überbrücken von PV 1 auf PV 2 an der
Anschlussklemme ist nicht zulässig.
PV-Generator Einstellungen:
PV 1: ON
PV 2: ON
SC max
77
