1
2
3

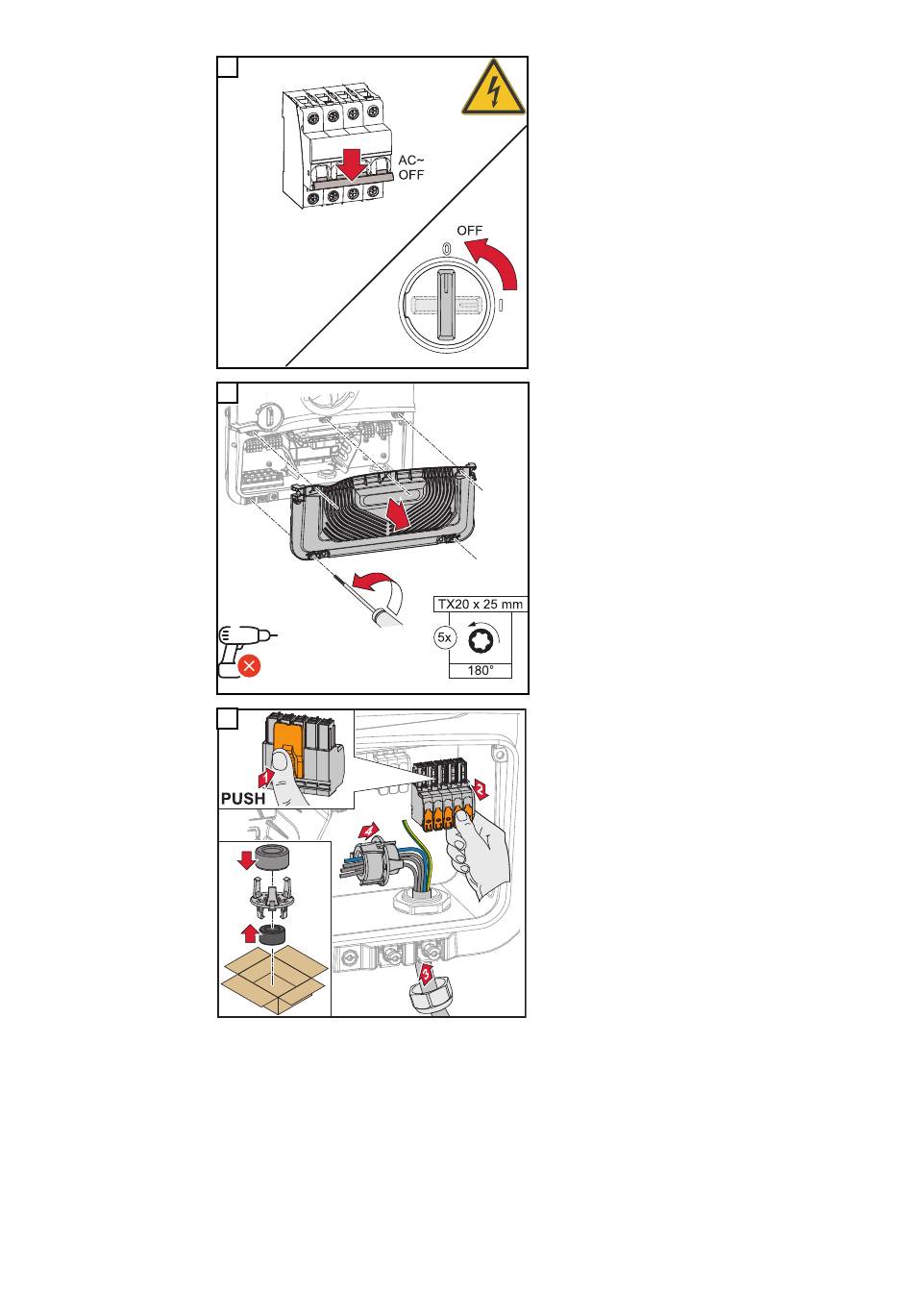

Den Leitungs-Schutzschalter aus-
schalten. DC-Trenner in die Schalter-
stellung „Aus" stellen.
Die 5 Schrauben der Abdeckung des
Anschlussbereichs mit einem Schrau-
bendreher (TX20) und einer 180°-Dre-
hung nach links lösen.
Die Abdeckung des Anschlussbereichs
vom Gerät nehmen.
Die Verriegelung an der Rückseite der
Anschlussklemme drücken und die
AC-Anschlussklemme abziehen.
Das Netzkabel von unten durch die an
der rechten Seite befindliche Kabel-
verschraubung und den Ferritkern
führen.
WICHTIG!
Der Schutzleiter darf nicht durch den
Ferritkern geführt werden, muss
länger bemessen und mit einer Bewe-
gungsschlaufe verlegt werden, dass
dieser bei einem eventuellen Versagen
der Kabelverschraubung zuletzt belas-
tet wird.
Mehr Informationen zur Kabelver-
schraubung siehe Kapitel
messer des AC-Kabels
Kabeldurch-
auf Seite 70.
