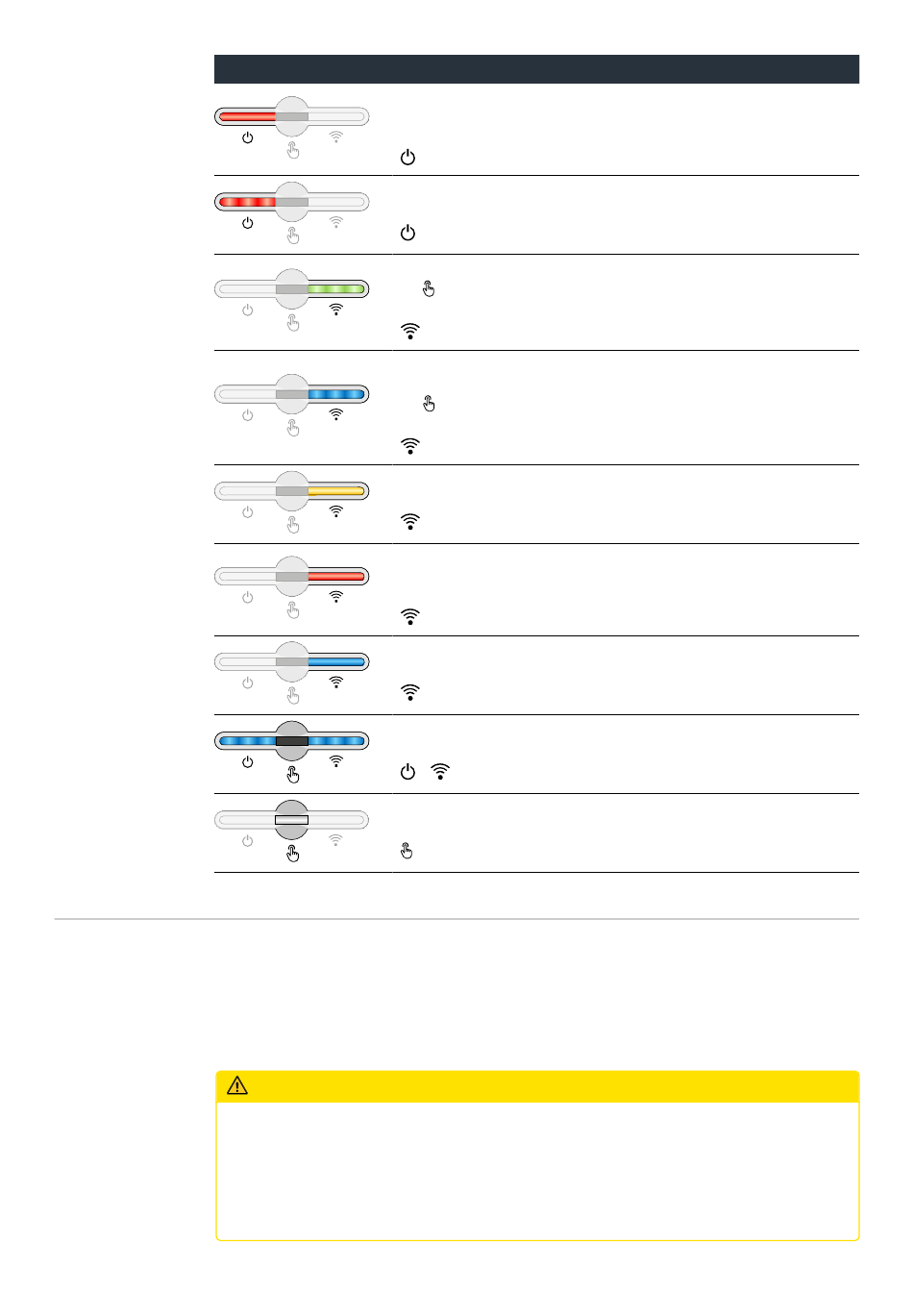

LED-Statusanzeige
Interne schema- Am Pin V+ / GND besteht die Möglichkeit, mit einem externen Netzteil eine
tische Verschal- Spannung im Bereich von 12,5 - 24 V (+ max. 20 %) einzuspeisen. Die Ausgänge
tung der IOs IO 0 - 5 können dann mit der eingespeisten externen Spannung betrieben wer-
den. Pro Ausgang darf maximal 1 A entnommen werden, wobei insgesamt max.
3 A erlaubt sind. Die Absicherung muss extern erfolgen.
Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen
Anschluss von externen Netzteilen.
Schwere Sachschäden am Wechselrichter können die Folge sein.
▶
▶
Der Wechselrichter zeigt einen kritischen Status an und
es findet keine Netzeinspeisung statt.
leuchtet rot
Der Wechselrichter zeigt eine Notstrom-Überlastung an.
blinkt rot
Die Netzwerk-Verbindung wird über WPS hergestellt.
2x
blinkt grün
Die Netzwerk-Verbindung wird über WLAN AP herge-
stellt.
1x
blinkt blau
Die Netzwerk-Verbindung ist nicht konfiguriert.
leuchtet gelb
Ein Netzwerkfehler wird angezeigt, der Wechselrichter
arbeitet störungsfrei.
leuchtet rot
Die Netzwerk-Verbindung ist aktiv.
leuchtet blau
Der Wechselrichter führt eine Aktualisierung durch.
/
Es liegt eine Servicemeldung vor.
leuchtet weiß
VORSICHT!
Polarität des externen Netzteils vor dem Anschließen mit einem geeigne-
ten Messgerät prüfen.
Die Kabel an den Ausgängen V+/GND polrichtig anschließen.
= WPS Suchmodus.
= WLAN AP Suchmodus (30 Minuten aktiv).
blinken blau
