Fronius Symo GEN24 8.0 Plus SC Bedienungsanleitung Seite 168

4
5
6
7
168

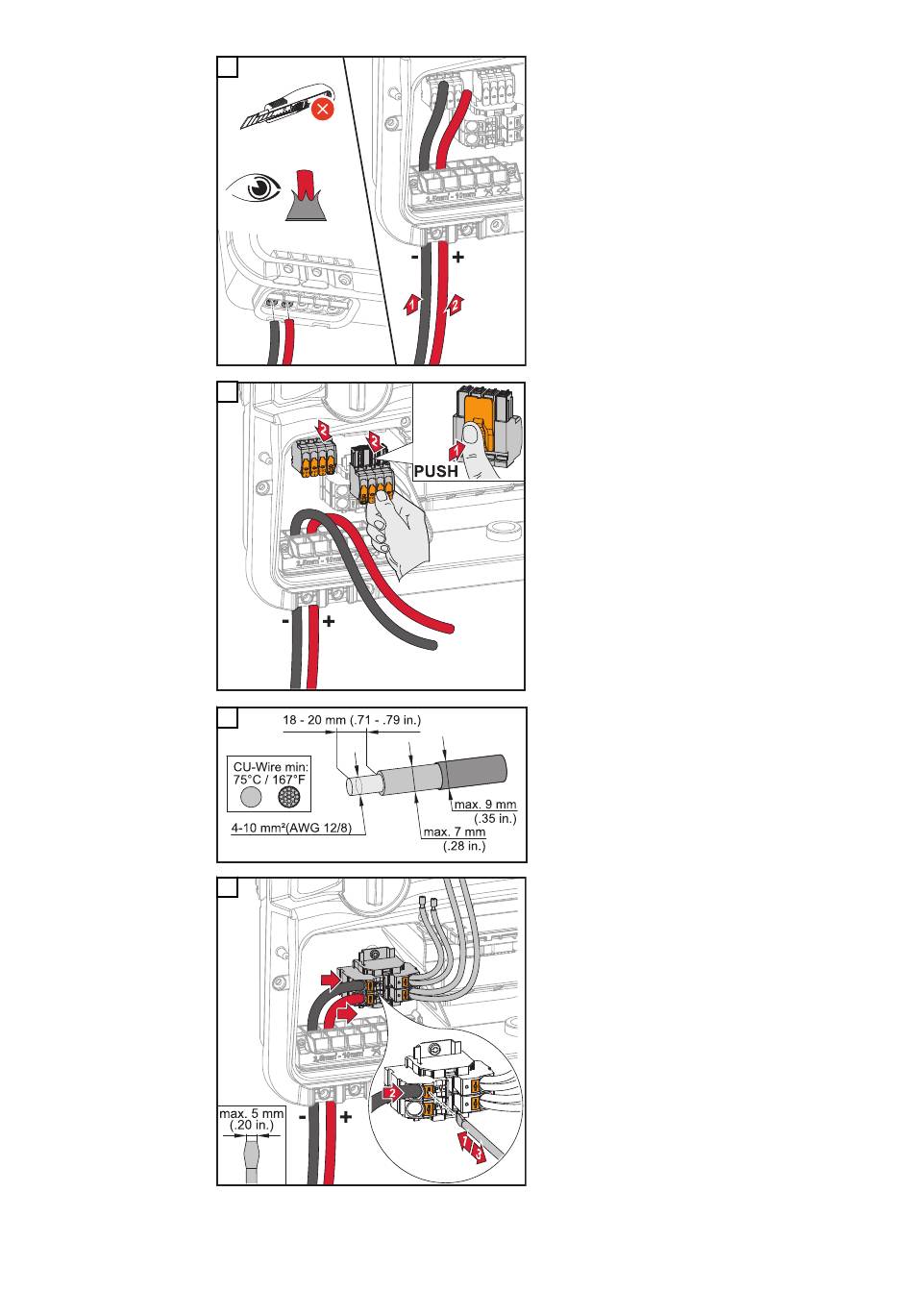

Die DC-Kabel mit der Hand durch die
DC-Durchführungen stoßen.
Die Verriegelung an der Rückseite der
Anschlussklemme drücken und die
DC-Anschlussklemmen abziehen.
Von den Einzelleitern 18 - 20 mm ab-
isolieren.
Kabel-Querschnitt gemäß der Angaben
in Zulässige Kabel für den elektri-
schen Anschluss ab Seite
Die Verriegelung der Anschlussklem-
me mit einem Schlitz-Schraubendre-
her drücken. Den abisolierten Einzel-
leiter in den jeweils vorgesehenen
Steckplatz bis zum Anschlag in die An-
schlussklemme stecken. Danach den
Schlitz-Schraubendreher von der Ver-
riegelung entfernen.
69 wählen.
