Fronius Symo GEN24 8.0 Plus SC Bedienungsanleitung Seite 178

12
13
WICHTIG!
Bei Bedarf kann auch ein Leitungs-Schutzschalter mit max. 16 A zur Absiche-
rung verwendet werden. Im Notstrom-Betrieb können max. 13 A bereitgestellt
werden. Wenn der Wechselrichter mit einem Leitungs-Schutzschalter mit max.
16 A abgesichert ist, kann auf einen zusätzlichen Leitungs-Schutzschalter ver-
zichtet werden.
Der Fehlerstrom-Schutzschalter und Leitungs-Schutzschalter muss gemäß den
nationalen Bestimmungen ausgeführt werden.
14
178

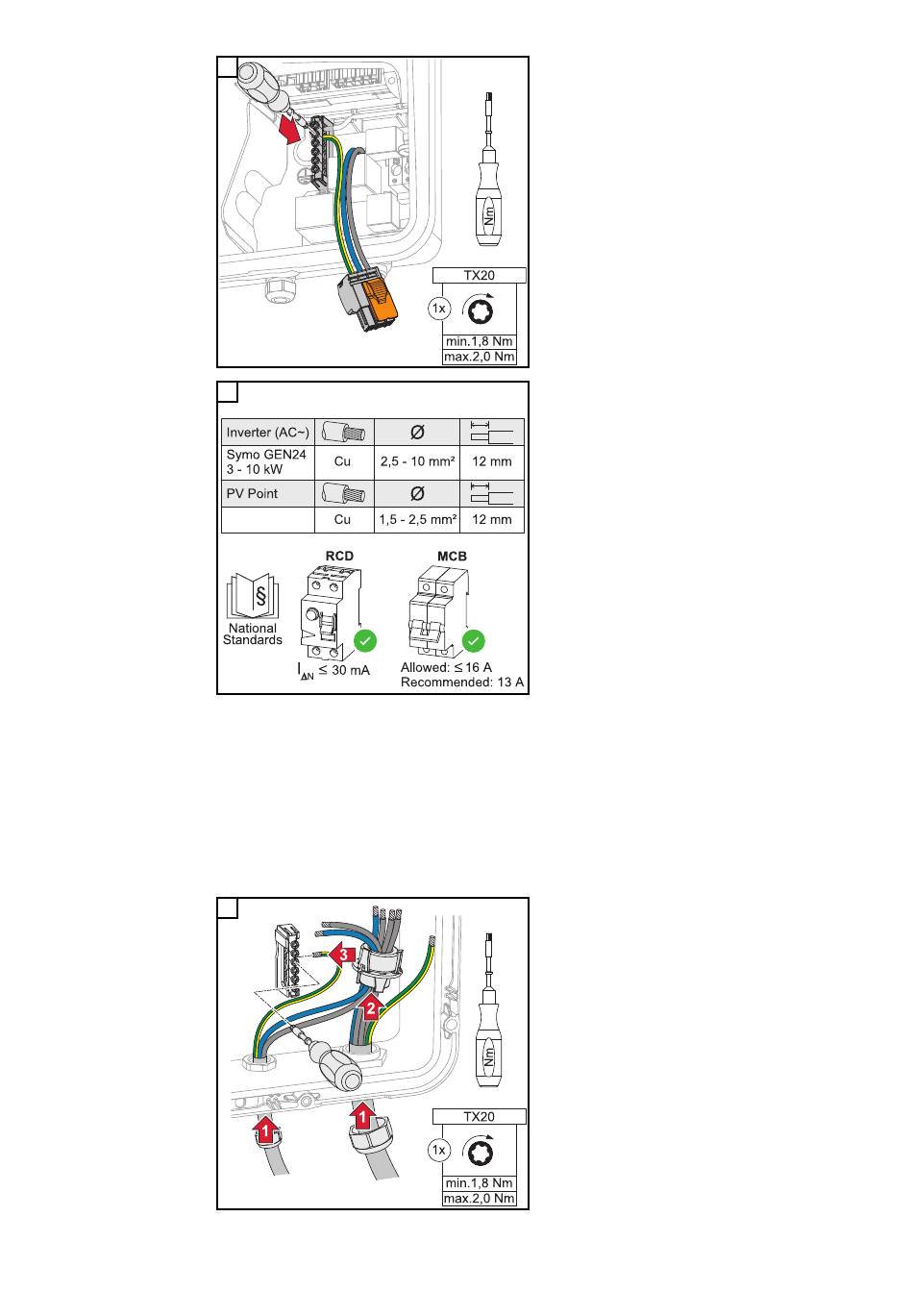

Die mitgelieferte PEN-Verbindung am
zweite Eingang von oben an der Er-
dungselektroden-Klemme mit einem
Schraubendreher (TX20) und einem
Drehmoment von 1,8 - 2 Nm befesti-
gen.
Von den Einzelleitern 12 mm abisolie-
ren.
Der Kabel-Querschnitt muss gemäß
den Angaben für die jeweilige Leis-
tungsklasse des Wechselrichters
gewählt werden (siehe Kapitel
ge Kabel für den elektrischen An-
schluss auf Seite 69).
Der Fehlerstrom-Schutzschalter und
Leitungs-Schutzschalter muss gemäß
den nationalen Bestimmungen aus-
geführt werden.
Die Phasen-/Neutralleiter durch den
Ferritkern durchführen. Den Schutzlei-
ter am dritten Eingang von oben an der
Erdungselektroden-Klemme mit einem
Schraubendreher (TX20) und einem
Drehmoment von 1,8 - 2 Nm befesti-
gen.
WICHTIG!
Die Schutzleiter dürfen nicht durch
den Ferritkern geführt werden und
müssen mit einer Bewegungsschlaufe
angeschlossen werden, sodass beim
Versagen der Kabelverschraubungen
die Schutzleiter zuletzt getrennt wer-
den.
Zulässi-
