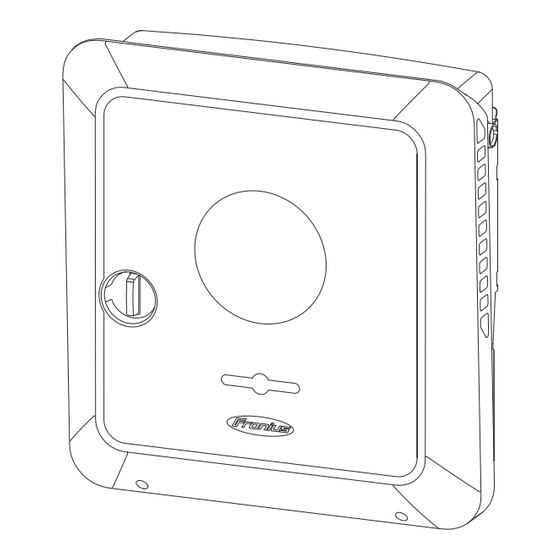

Fronius Symo GEN24 12.0 SC Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fronius Anleitungen
  4. Wechselrichter
  5. Symo GEN24 12.0 kW SC
  6. Bedienungsanleitung
Fronius Symo GEN24 12.0 SC Bedienungsanleitung

Fronius Symo GEN24 12.0 SC Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Symo GEN24 12.0 SC:

Werbung

Quicklinks

Diese Anleitung herunterladen
Operating
Instructions
Fronius Symo GEN24
12.0 SC / 12.0 Plus SC
DE
Bedienungsanleitung
42,0426,0492,DE
004-11062024

Werbung

loading

Verwandte Anleitungen für Fronius Symo GEN24 12.0 SC

Inhaltszusammenfassung für Fronius Symo GEN24 12.0 SC

  • Seite 1 Operating Instructions Fronius Symo GEN24 12.0 SC / 12.0 Plus SC Bedienungsanleitung 42,0426,0492,DE 004-11062024...
  • Seite 3 Allgemeines Umgebungsbedingungen Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Symo GEN24 SC / Fronius Symo GEN24 Plus SC Gerätekonzept Funktionsübersicht Fronius UP Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Fronius Solar.web Lokale Kommunikation Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung...
  • Seite 4 Bedienelemente und Anschlüsse Anschlussbereich Abtrennung des Anschlussbereichs Erdungselektroden-Klemme DC-Trennschalter Datenkommunikations-Bereich Button-Funktionen und LED Statusanzeige Interne schematische Verschaltung der IOs Notstromvariante - PV Point (OP) Allgemeines Erklärung - PV Point/PV Point Comfort PV Point (OP) Notstromvariante - Full Backup Allgemeines Voraussetzungen für den Notstrom-Betrieb Übergang vom Einspeise-Betrieb in den Notstrom-Betrieb Übergang vom Notstrom-Betrieb in den Einspeise-Betrieb Notstrom und Energiesparmodus...
  • Seite 5 Kabeldurchmesser des AC-Kabels Kabeldurchmesser des DC-Kabels Maximale wechselstromseitige Absicherung Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Solarmodul-Stränge am Wechselrichter anschließen Allgemeines über Solarmodule Sicherheit PV-Generator allgemein PV-Generator Konfiguration Solarmodul-Stränge am Wechselrichter anschließen Batterie am Wechselrichter anschließen Sicherheit Batterie DC-Seite anschließen Schutzleiter der LG FLEX anschließen...
  • Seite 6 Inbetriebnahme-Assistent Werkseinstellungen wiederherstellen Event-Log Information Lizenzmanager Support Kommunikation Netzwerk Modbus Fernsteuerung Fronius Solar API Internet Services Sicherheits- und Netzanforderungen Länder-Setup Wechselrichter-Codes in Solar.SOS beantragen Einspeisebegrenzung Dynamische Leistungsregelung mit mehreren Wechselrichtern I/O-Leistungsmanagement Anschluss-Schema - 4 Relais Einstellungen I/O-Leistungsmanagement - 4 Relais...
  • Seite 7 Anzeige Statusmeldungen Technische Daten Fronius Symo GEN24 12.0 SC / 12.0 Plus SC WLAN Technische Daten Überspannungs-Schutzeinrichtung DC SPD Typ 1+2 GEN24 Erklärung der Fußnoten Integrierter DC-Trenner Schaltpläne Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV...
  • Seite 8 Sicherheitsvorschriften Erklärung Si- WARNUNG! cherheitshinwei- Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun- gen sowie Sachschäden die Folge sein.
  • Seite 9 Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Ge- fahr für Leib und Leben des Bedieners oder Dritter, das Gerät und andere Sachwerte des Betreibers.
  • Seite 10 öffentlichen Netzes kann eine Ersatzstromversorgung aufgebaut werden. Bei einer installierten automatischen Notstromversorgung, ist ein Warnhinweis - Notstromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öff- nen des integrierten DC-Trenners am Wechselrichter notwendig.
  • Seite 11 Geräte mit hohen Start-/Anlaufströmen sind zum Beispiel: Geräte mit Elektromotoren (z. B. Hebebühne, Kreissägen, Hobelbank) Geräte mit großer Übersetzung und Schwungmasse Geräte mit Kompressoren (z. B. Druckluft-Kompressoren, Klimaanlagen) WICHTIG! Sehr hohe Anlaufströme können zu einer kurzfristigen Verzerrung oder einem Einbruch der Ausgangsspannung führen. Der gleichzeitige Betrieb von elektroni- schen Geräte im selben Notstromnetz ist zu vermeiden.
  • Seite 13 Allgemeine Informationen...
  • Seite 15 Symo GEN24 Plus Funktion Symo GEN24 SC sicht Notstromvariante - PV Point (OP) Batterieanbindung* optional erhältlich** Notstromvariante - Full Backup optional erhältlich** Geeignete Batterien siehe Kapitel Geeignete Batterien. Die Funktionen sind optional über Fronius UP erhältlich (siehe Kapitel Fronius UP).
  • Seite 16 Fronius UP Mit Fronius UP* kann der Wechselrichter vom autorisierten Fachbetrieb um op- tional erhältliche Funktionen (siehe Kapitel Funktionsübersicht) erweitert wer- den. Die Verfügbarkeit von Fronius UP ist in den jeweiligen Ländern unter- schiedlich. Weitere Informationen zu Fronius UP und der Verfügbarkeit siehe Installation guide: Fronius GEN24 &...
  • Seite 17 Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
  • Seite 18 Übertragungsaussetzer können die Datenübertragung negativ beein- flussen. Fronius empfiehlt, die Internet-Verbindung nach den Mindestan- forderungen vor Ort zu testen. Lokale Kommu- Der Wechselrichter kann über das Multicast DNS-Protokoll (mDNS) gefunden nikation werden. Es wird empfohlen, den Wechselrichter über den zugewiesenen Hostna- men zu suchen.
  • Seite 19 Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschine, Lampen, Fernseher, Wärmepumpe etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Verbraucher im System die im System angeschlossenen Verbraucher. Zusätzliche Verbraucher und Erzeuger im System die über einen Smart Meter mit dem System verbunden sind.
  • Seite 20 Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, Wechselrichter kann eine Batterie als Speicher verwendet werden. Die Batterie ist gleichstrom- mit Batterie seitig mit dem Wechselrichter gekoppelt. Deshalb ist keine mehrfache Stromum- wandlung nötig und der Wirkungsgrad wird erhöht. 0 0 1 Betriebsmodus - Wechselrichter...
  • Seite 21 Ohmpilot Betriebsmodus - WICHTIG! Wechselrichter Im voll ausgebauten Hybrid PV-System mit Fronius Ohmpilot kann der Ohmpilot mit Batterie, bei einem Stromausfall aus regelungstechnischen Gründen nicht betrieben wer- Ohmpilot und den. Daher ist es sinnvoll, den Ohmpilot außerhalb des Notstromzweigs zu instal- Notstrom-Funk- lieren.
  • Seite 22 0 0 1 Betriebsmodus - Im Hybrid PV-System dürfen Batterien nur an einem Wechselrichter mit Batte- Wechselrichter rieunterstützung angeschlossen werden. Batterien können nicht auf mehrere mit Batterie und Wechselrichter mit Batterieunterstützung aufgeteilt werden. Abhängig vom Bat- weiterem Wech- teriehersteller können aber mehrere Batterien an einem Wechselrichter kombi- selrichter niert werden.
  • Seite 23 0 0 1 Energiefluss- Beim Hybrid-Wechselrichter gibt es vier verschiedene Energiefluss-Richtungen: Richtung des Wechselrichters PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. Betriebszu- Batteriesysteme unterscheiden verschiedene Betriebszustände.
  • Seite 24 Betriebszustand Beschreibung Normalbetrieb Energie wird je nach Bedarf gespeichert oder ent- nommen. Min. State of charge Batterie hat den vom Hersteller vorgegebenen (SOC) erreicht oder den eingestellten minimalen SOC erreicht. Die Batterie kann nicht weiter entladen werden. Energiesparmodus Das System wurde in den Energiesparmodus ver- (Standby) setzt.
  • Seite 25 Voraussetzungen in den Energiesparmodus. Der Wechselrichter wechselt in den Energiesparmodus, wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wech- selrichters mit dem Fronius Smart Meter und Fronius Solar.web wird aufrecht er- halten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von...
  • Seite 26 Anzeige des En- Während des Energiesparmodus: ergiesparmodus Button-Funktionen Betriebs-LED des Wechselrichter leuchtet orange (siehe und LED Statusanzeige auf Seite 37). Die Benutzeroberfläche des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Benutzeroberfläche des Wechselrich- ters und im Solar.web durch ein „i“...
  • Seite 27 Geeignete Batterien Allgemeines Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Produkte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. Bei veralteten Firmware/Software-Ständen kann es zu Inkompatibilitäten zwi- schen Wechselrichter und Batterie kommen.
  • Seite 28 Einschalt-Reihenfolge für das System immer eingehalten werden. Die Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten. LG FLEX LG FLEX 12.9 17.2 Anzahl der Batteriemodule Fronius Symo GEN24 SC* Fronius Symo GEN24 Plus SC Batterieunterstützung optional erhältlich.
  • Seite 29 Batterie einschalten Abdeckung nach rechts abziehen. Abdeckung des DC-Trenners nach vor- ne abziehen. Den DC-Trenner in die Schalterstellung „Ein“ stellen. Für den Zusammenbau der Batterie, die zuvor angeführten Arbeitsschritte in umgekehrter Reihenfolge ausführen.
  • Seite 30 Manueller Systemstart Voraussetzung Es ist keine Energie von den PV-Modulen sowie aus dem öffentlichen Netz verfügbar. Wenn ein Notstrom-Betrieb bzw. Batteriebetrieb nicht möglich ist (z. B. Tiefentladeschutz der Batterie), schalten sich Wechselrichter und Batterie ab. Benachrichti- Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt oder über Solar.web via SMS temabschaltung...
  • Seite 31 Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Ket- te zu integrieren.
  • Seite 32 Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurkosten, ..., die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können. Fronius übernimmt keine Haftung für Schäden, die trotz der integrierten Licht- bogen-Erkennung / Unterbrechung auftreten können ( z. B. durch einen paralle- len Lichtbogen).
  • Seite 33 Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digi- tale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Kabelverschraubung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Kabelverschraubung Datenkommunikations-Bereich...
  • Seite 34 Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführen- Anschlussbe- den Leiter (DC und AC) von den Signalleitungen getrennt. Zum besseren Errei- reichs chen des Anschlussbereichs kann die Abtrennung für die Anschlusstätigkeit ent- nommen werden und muss wieder eingesetzt werden.
  • Seite 35 DC-Trennschal- Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter mit einem handelsüblichen Vorhängeschloss ge- gen Ein-/Ausschalten gesichert wer- den. Hierfür sind die nationalen Be- stimmungen zu berücksichtigen. Datenkommuni- kations-Bereich *Bitte beachten, dass die BAT (RJ45)-Schnittstelle für die zukünftige Verwendung reserviert und der- zeit nicht verfügbar ist.
  • Seite 36 Modbus 1 (MB1) Switch Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters. Optischer Sensor Siehe Kapitel Button-Funktionen und LED Statusanzeige auf Seite 37. Zeigt den Zustand der Verbindung Kommunikations-LED des Wechselrichters an.
  • Seite 37 Über die Betriebs-LED wird nen und LED der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte in der Fronius Solar.start App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt.
  • Seite 38 LED Statusanzeige Der Wechselrichter zeigt einen kritischen Status an und es findet kein Einspeisevorgang statt. leuchtet rot Der Wechselrichter zeigt eine Notstrom-Überlastung an. blinkt rot Die Netzwerk-Verbindung wird über WPS hergestellt. = WPS Suchmodus. blinkt grün Die Netzwerk-Verbindung wird über WLAN AP herge- stellt.
  • Seite 39 WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab. 12 V DC 500 mA 12 V TYP A Strombegrenzung...
  • Seite 41 Notstromvariante - PV Point (OP)
  • Seite 43 Allgemeines Erklärung - PV WICHTIG! Point/PV Point Bei Verfügbarkeit von mehreren Notstromvarianten ist zu beachten, dass nur ei- Comfort ne Notstromvariante installiert und konfiguriert werden darf. Grundsätzlich kann der Wechselrichter 220 ‑ 240 V am PV Point/PV Point Com- fort bereitstellen. Eine entsprechende Konfiguration muss im Zuge der Inbe- triebnahme vorgenommen werden.
  • Seite 44 WICHTIG! Eine Netzumschaltung mit Relais ist nicht möglich. Installationsanleitung siehe Kapitel Notstrom - PV Point (OP) anschließen Seite 88.
  • Seite 45 Notstromvariante - Full Backup...
  • Seite 47 Der Wechselrichter arbeitet im Notstrom-Betrieb. Notstrom-Be- Das öffentliche Netz funktioniert wieder ordnungsgemäß. trieb in den Ein- Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und speise-Betrieb übermittelt diese Informationen an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.
  • Seite 48 Notstrom und Unter folgenden Bedingungen werden die Batterie und der Wechselrichter nach Energiesparmo- einer Wartezeit von 8 - 12 Minuten in den Energiesparmodus versetzt und der Notstrom-Betrieb beendet: Die Batterie ist bis zum minimalen Ladezustand entladen und es kommt kei- ne Energie von den PV-Modulen.
  • Seite 49 übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.
  • Seite 50 Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.
  • Seite 51 übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.
  • Seite 52 Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.
  • Seite 53 Automatische Notstromumschaltung allpoliger Trennung Italien Funktionen Messung und Übertragung der für das Energiemanagement und Solar.web benötigten Parameter durch den Fronius Smart Meter. Überwachung der Netzparameter Spannung und Frequenz durch den Wech- selrichter. Trennen des öffentlichen Netzes, wenn die Netzparameter außerhalb der länderspezifischen Normen liegen, um einen Notstrom-Betrieb zu ermögli-...
  • Seite 54 Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.
  • Seite 55 Der Wechselrichter startet erst nach der erforderlichen Netzüberwachungszeit den Einspeise-Betrieb. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.
  • Seite 56 Netz, min. 1 Sekunde in der Nullstellung zu verbleiben. Der Wechselrichter ist wieder mit dem gesamten Hausnetz und mit dem öffentlichen Netz verbunden. Die Kommunikation zwischen Wechselrichter und Fronius Smart Meter wird wieder hergestellt. Der Wechselrichter kann nach den normativ geforderten Netzprüfungen wie-...
  • Seite 57 Installation...
  • Seite 59 Allgemeines Schnellver- Zur Montage des Anschlussbereich- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdre- hung (180°) der Schraube mit Verlier- sicherung (1) in die Schnellverschluss- Feder (2) realisiert. Das System ist Drehmoment-un- abhängig.
  • Seite 60 Beispiel: Wert am Leistungsschild = 3206 32 - 11 = 21 → Produktionsjahr 2021 06 = Kalenderwoche 06 Symbole am Leistungsschild: CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU- Richtlinien und Verordnungen. UKCA-Kennzeichnung - bestätigt das Einhalten der zutreffenden Richtlinien und Verordnungen des Vereinigten Königreichs. WEEE-Kennzeichnung - Elektro- und Elektronik-Altgeräte müssen gemäß...
  • Seite 61 HINWEIS! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV- Anlage. Nicht kompatible Komponenten können den Betrieb und/oder die Funktionswei- se der PV-Anlage einschränken und/oder negativ beeinflussen. ▶ Nur vom Hersteller empfohlene Komponenten in der PV-Anlage installieren. ▶ Vor der Installation die Kompatibilität von nicht ausdrücklich empfohlenen Komponenten mit dem Hersteller abklären.
  • Seite 62 Standort-Wahl und Montagelage Standort-Wahl Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: des Wechselrich- ters Installation nur auf festem, nicht brennbarem Untergrund. ≥ 200 mm ≥ 275 mm ≥ 150 mm (≥ 7.87 inch) (≥ 10.83 inch) (≥ 5.91 inch) Max.
  • Seite 63 Den Wechselrichter an einer geschützten Position montieren, z. B. unterhalb der Solarmodule, oder unter einem Dachvor- sprung. Der Wechselrichter darf über einer Seehöhe von 4 000 m nicht mehr montiert und betrieben werden. Den Wechselrichter nicht montieren: im Einzugsbereich von Ammoniak, ätzenden Dämpfen, Säuren oder Salzen (z.
  • Seite 64 Montagelage des Der Wechselrichter ist für die senkrechte Montage an einer Wechselrichters senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeig- net. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren.
  • Seite 65 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
  • Seite 66 Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant- wortlich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone.
  • Seite 67 Montagehalte- Bei der Montage des Wechselrichters rung auf einem auf einem Mast oder Träger empfiehlt Mast oder Träger Fronius das Befestigungsset „Pole montieren clamp“ (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden fol- gende Maße abgedeckt: eckiger Mast oder Träger mit einer...
  • Seite 68 Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an min- geschienen mon- destens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen.
  • Seite 69 Voraussetzungen für den Anschluss des Wechsel- richters Verschiedene Feindrähtig Feindrähtig Kabeltypen mit Ader- mit Ader- endhülse und endhülse oh- Kragen ne Kragen Eindrähtig Mehrdrähtig Feindrähtig Zulässige Kabel An den Anschlussklemmen des Wechselrichters können runde Kupferleiter wie für den elektri- nachstehend beschrieben angeschlossen werden. schen Anschluss AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen!
  • Seite 70 AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabeldurchmes- Bei serienmäßiger Kabelverschraubung M32 mit Reduzierstück: ser des AC-Ka-...
  • Seite 71 Typ A aus. In Einzelfällen und abhängig von den lo- kalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom- Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Be- stimmungen einen für Frequenzum- richter geeigneten Fehlerstrom- Schutzschalter mit mindestens 100 mA Auslösestrom.
  • Seite 72 Pha- Absiche- ne Absi- Wechselrichter Leistung rung cherung Fronius Symo GEN24 12.0 SC 12 000 32 A 32 A...
  • Seite 73 Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be- dienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 74 Den Leitungs-Schutzschalter aus- schalten. DC-Trenner in die Schalter- stellung „Aus“ stellen. Die 5 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC-Anschlussklemme abziehen.
  • Seite 75 Von den Einzelleitern 12 mm abisolie- ren. Kabel-Querschnitt gemäß dem Kapitel Zulässige Kabel für den elektrischen Anschluss auf Seite wählen. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den vor- gesehenen Steckplatz bis zum An- schlag in die Anschlussklemme ste- cken.
  • Seite 76 Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungs- teil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-...
  • Seite 77 WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶...
  • Seite 78 PV-Generator Einstellungen: PV 1: ON PV 1 PV 2: OFF PV 2 DC ( 28 A) Kombinierte Solarmodul-Stränge mit Summen- strom kleiner/gleich 28 A (I dcmax ). PV-Generator Einstellungen: PV 1: ON PV 1 PV 1 PV 2: OFF PV 2 PV 2 PV 1 + PV 2 (parallel geschaltet): ON WICHTIG!
  • Seite 79 Solarmodul- Stränge am Wechselrichter anschließen Die DC-Kabel mit der Hand durch die DC-Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden.
  • Seite 80 PUSH Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken.
  • Seite 81 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. Beide DC-An- schlussklemmen aus den Steckplätzen entnehmen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
  • Seite 82 Die DC-Anschlussklemmen in den je- weiligen Steckplatz stecken, bis diese "click" einrasten. Die Schrauben der Zugent- lastung mit einem Schraubendreher (TX20) und einem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Risiko durch Überdrehmoment an der Zugentlastung. Die Beschädigung der Zugentlastung kann die Folge sein.
  • Seite 83 Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wechsel- richter und Batterie darf nur vom jeweiligen Wechselrichter- oder Batterie Hersteller geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 84 Die Batteriekabel mit der Hand durch die DC-Durchführungen stoßen. * Der Schutzleiter der Batterie muss extern angeschlossen werden (z. B. BAT+ Schaltschrank). Beim Anschluss der BAT- Batterie LG FLEX kann der Schutzlei- BAT PE ter der Batterie im Wechselrichter an- geschlossen werden (siehe Kapitel Schutzleiter der LG FLEX anschließen auf Seite 87.
  • Seite 85 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken.
  • Seite 86 VORSICHT! Gefahr durch Überspannung bei Ver- wendung von anderen Steckplätzen an der Anschlussklemme. Beschädigung der Batterie und/oder der PV-Module durch Entladung kann die Folge sein. ▶ Nur die mit BAT gekennzeichneten Steckplätze für den Batteriean- schluss verwenden. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen.
  • Seite 87 Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und ei- nem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Risiko durch Überdrehmoment an der Zugentlastung. Die Beschädigung der Zugentlastung kann die Folge sein. ▶ Keinen Bohrschrauber verwenden. WICHTIG! Informationen zum Anschluss an der Batterieseite sind aus der Installationsan- leitung der jeweiligen Hersteller zu entnehmen.
  • Seite 88 Sicherheit WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Option darf nur von Fronius-geschultem Ser- vice-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. WARNUNG! Gefahr durch beschädigte und/oder verunreinigte Anschlussklemmen.
  • Seite 89 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. DC-Trenner auf Schalterstellung „Aus“ schalten. Die 5 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. VORSICHT! Gefahr durch fehlerhafte oder unsachgemäße Bohrungen. Verletzungen an Augen und Händen durch herumfliegende Teile und scharfe Kanten sowie Schäden am Wechselrichter können die Folge sein.
  • Seite 90 Die optionale Kabelführung mit einem Stufenbohrer aufbohren. Kabelverschraubung in die Bohrung einsetzen und mit dem vom Hersteller angegebenen Drehmoment befestigen. Das Netzkabel von unten durch die Ka- belverschraubung führen. Die OP-Anschlussklemme abziehen.
  • Seite 91 Von den Einzelleitern 12 mm abisolie- ren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschlussklem- me durch Anheben öffnen und den ab- isolierten Einzelleiter in den vorgese- henen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einras- ten schließen.
  • Seite 92 Nach der erstmaligen Installation und Konfiguration des Notstrom-Betriebs, wird trieb testen empfohlen den Notstrom-Betrieb zu testen. Für den Testbetrieb wird eine Batte- rieladung von min. 30 % empfohlen. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnum- mer: 42,0426,0365).
  • Seite 93 Notstrom - Full Backup anschließen Sicherheit WARNUNG! Gefahr durch fehlerhafte Installation, Inbetriebnahme, Bedienung oder falsche Verwendung. Schwerwiegende Personen-/Sachschäden können die Folge sein. ▶ Die Installation und Inbetriebnahme des Systems darf nur durch geschultes Fachpersonal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶...
  • Seite 94 Die Versorgung für den Schütz K1 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlossen und entspre- chend abgesichert werden. Über einen Öffnerkontakt von Relais K3 wird die Versorgungsspannung des Schütz K1 unterbrochen.
  • Seite 95 Wechselrichter bzw. den Fehlerstrom-Schutzschalter der Notstrom- Kreise installiert werden. Die Versorgungsspannung für den Schütz K1 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlossen und ent- sprechend abgesichert werden. Um die Funktion von Fehlerstrom-Schutzschaltern im Notstrom-Betrieb zu gewährleisten, muss die Verbindung zwischen Neutralleiter und Schutzleiter...
  • Seite 96 Fehlerstrom-Schutzschalter der Notstrom-Kreise installiert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlos- sen und entsprechend abgesichert werden. Die Ansteuerung der Schütze K1 und K2 erfolgt über den externen Netz- und Anlagenschutz (NA Schutz).
  • Seite 97 Netzverbindung der Wechselrichter aufgrund der vor- handenen Smart Meter Daten den Notstrom-Betrieb nicht startet. Die Datenkommunikation des Fronius Smart Meters muss getrennt von der Batterie auf einen eigenen Modbus-Eingang angeschlossen werden, damit die Datenkommunikation der Batterie erhalten bleibt. (siehe Kapitel...
  • Seite 98 Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnum- mer: 42,0426,0365).
  • Seite 99 Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert wird, sind kei- ne Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeitpunkt nicht möglich. Beispiel 1: Anzahl Anzahl Fronius Eingang Batterie Primärzähle Ohmpilot kundärzähler Beispiel 2: Anzahl Anzahl Fronius Eingang Batterie Primärzähle...
  • Seite 100 Datenkommuni- WICHTIG! kations-Kabel Wenn Datenkommunikations-Kabel in den Wechselrichter eingeführt werden, fol- verlegen gende Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen.
  • Seite 101 Datenkabel zuerst durch die Über- wurfmutter der Kabelverschraubung und danach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Kabelverschraubung hinein- drücken.
  • Seite 102 WICHTIG! Eine unsachgemäß montierte Schir- mung kann Störungen bei der Daten- kommunikation verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe Seite 183. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Den- derstände noch wird auf Grund von Interferenzen die Verwendung von Abschlusswi- derständen gemäß...
  • Seite 103 OPTION 1 Modbus 1 Modbus 0 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min. CAT 5) (min. CAT 5) OPTION 2 M0 / M1 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min.
  • Seite 104 WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.
  • Seite 105 Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/ Gehäusedeckel Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausge- stattet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei des Wechselrich- ters schließen ausgeschaltetem DC-Trenner ermöglicht. ▶ und in Betrieb Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter nehmen einhängen und einschwenken.
  • Seite 106 Falls das Länder-Setup nachträglich geändert werden muss, wenden Sie sich an Ihren Installateur / Technischen Support. Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von der App dem Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich.
  • Seite 107 Der Installationsassistent wird geöffnet. Dem Installationsassistenten in den einzelnen Bereichen folgen und die In- stallation abschließen. Die Systemkomponenten im Fronius Solar.web hinzufügen und die PV-Anlage in Betrieb nehmen. Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durchgeführt werden. Für den Fronius Solar.web Installationsassistenten wird ei- ne Netzwerk-Verbindung benötigt.
  • Seite 108 Wechselrichter stromlos schalten und wieder ein- schalten Wechselrichter Den Leitungs-Schutzschalter aus- stromlos schal- schalten. ten und wieder DC-Trenner auf Schalterstellung einschalten „Aus“ schalten. Für die Wieder-Inbetriebnahme des Wechselrichters die zuvor angeführten Arbeitsschritte in umgekehrter Rei- henfolge ausführen.
  • Seite 109 Einstellungen - Benutzer- oberfläche des Wechselrichters...
  • Seite 111 Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli- cken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden.
  • Seite 112 Primärzähler Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern und im Not- strom-Betrieb Full Backup ist es wichtig, dass der Fronius Smart Meter am Ein- speisepunkt montiert ist. Der Wechselrichter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffentlichen Netz verbunden sein.
  • Seite 113 Funktionen und Notstrom I/Os Im Notstrom-Modus kann zwischen „Aus“, „PV Point“ und „Full Backup“ gewählt werden. Der Notstrom-Modus „Full Backup“ kann nur aktiviert werden, nachdem die er- forderlichen I/O-Zuordnungen für Notstrom konfiguriert wurden. Zusätzlich muss für den Notstrom-Modus „Full Backup“ ein Zähler am Einspeisepunkt montiert und konfiguriert werden.
  • Seite 114 Mode Beschreibung Information DRM Pin DRM3 Import P ≤ 75 % derzeit nicht unterstützt DRM 3/7 & * ≥ 0 % DRM4 Import P ≤ 100 derzeit nicht unterstützt DRM 4/8 DRM5 Export P ≤ 0 % derzeit nicht unterstützt DRM 1/5 ohne Trennung vom Netz...
  • Seite 115 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Ein- zelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmungen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit min- destens 100 mA Auslösestrom.
  • Seite 116 Parameter Wertebereich Beschreibung „Modus der Iso- Genau Die Isolationsüberwachung erfolgt mit lationsmes- höchster Genauigkeit und der gemessene sung“ Isolationswiderstand wird auf der Benut- zeroberfläche des Wechselrichters ange- zeigt. Schnell Die Isolationsüberwachung wird mit gerin- gerer Genauigkeit durchgeführt, wodurch sich die Dauer der Isolationsmessung verkürzt und der Isolationswert nicht auf der Benutzeroberfläche des Wechselrich- ters angezeigt wird.
  • Seite 117 Parameter Wertebereich Beschreibung „Externe Fre- Funktion ist deaktiviert quenz-Überwa- Für den Notstrom-Betrieb (Full Backup) in chung im Not- Italien muss die externe Frequenz-Über- strom“ wachung aktiviert werden. Vor dem Been- (nur für Italien) den des Notstrom-Betriebs wird die Netz- frequenz überprüft. Wenn die Netzfre- quenz im erlaubten Grenzbereich ist, wer- den die Lasten dem öffentlichen Netz zu- geschaltet.
  • Seite 118 (siehe Kapitel Komponenten auf Seite 112. Dadurch kann Energie aus dem Hausnetz über den Fronius Wechselrichter in die Batterie geladen werden (Batterieunterstützung erforderlich). Die Leistungsauf- nahme des Fronius Wechselrichters kann durch die Angabe einer max. AC-Leis- tung (AC max.) eingeschränkt werden. Maximal ist eine Leistungsaufnahme mit der AC-Nennleistung des Fronius Wechselrichters möglich.
  • Seite 119 brauchs-Optimierung die zweitgeringste Priorität. Je nach Konfiguration kann es sein, dass die Regeln auf Grund von anderen Einstellungen nicht erfüllt werden. Für die Regeln der zeitabhängigen Batteriesteuerung können folgende Werte ausgewählt werden: „Max. Ladeleistung“ Die Batterie wird max. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen.
  • Seite 120 Beispiel: Batteriesystem 1000 W 500 W TARGET: 0W 0 0 1 500 W 500 W Beispiel: Batteriesystem ohne Photovoltaik inkl. zweitem Erzeuger im Haus Leistung in die Batterie 1 500 W Leistungsaufnahme (AC) des Wechselrichters 1 500 W Zweiter Erzeuger im Hausnetz 2 000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz...
  • Seite 121 Beispiel: Batteriesystem inkl. zweitem Erzeuger im Haus 1000 W 2000 W 1500 W TARGET: 0W 0 0 1 2500 W 500 W Beispiel: Batteriesystem inkl. zweitem Erzeuger im Haus (mit AC max. Limitie- rung) PV-Anlage an Wechselrichter 1 000 W Leistung in die Batterie 2 000 W Leistungsaufnahme AC max.
  • Seite 122 Max. Lade- und Entladegrenze Es kann zugleich eine max. Lade-/Entladeleistung konfiguriert werden. Limit Max. discharge Max. charging Limit discharge power power 2000 W power 2000 W charging power Max. charging power 2000 W 00:00 – 23:59 Mo Tu We Th Fr Sa Su Max.
  • Seite 123 Nutzung der erzeugten Energie. Es können jedoch Situationen entstehen, in de- nen PV-Leistung durch die zeitabhängige Batteriesteuerung nicht vollständig ge- nutzt werden kann. Beispiel Fronius Wechselrichter (max. Ausgangsleistung) 6 000 W definierte Entladung der Batterie 6 000 W PV-Leistung 1 000 W In diesem Fall müsste der Wechselrichter die PV-Leistung auf 0 Watt reduzieren,...
  • Seite 124 Schwelle zuerst eingeschaltet, danach der mit der zweitniedrigsten usw. I/Os mit Steuerung durch die produzierte Leistung sind gegenüber Batterie und Fronius Ohmpilot immer in Vorteil. Das heißt ein I/O kann sich einschalten und dazu führen, dass die Batterie nicht mehr geladen wird oder der Fronius Ohmpi- lot nicht mehr angesteuert wird.
  • Seite 125 Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Download Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen. Update wird gestartet.
  • Seite 126 Information In diesem Menübereich werden alle Informationen zum System und die aktuellen Einstellungen angezeigt. Als PDF speichern Die Schaltfläche „Als PDF speichern“ klicken. Die Information mit dem „Häkchen“ neben der Information einzeln oder mit dem Häkchen „Alle auswählen“ auswählen. Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei- chern“...
  • Seite 127 Support-User aktivieren Die Schaltfläche „Support-User aktivieren“ klicken. Der Support-User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung, Einstellungen am Wechselrichter vorzunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der Zugang deakti- viert. Support-Info erstellen (für Fronius Support) „Support-Info erstellen“...
  • Seite 128 Im Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp cure-se.fronius.com:443 Tcp firmware-download.fronius.com:443 Tcp froniusseiot.blob.core.windows.net:443 Tcp provisioning.solarweb.com:443 Upd/Tcp 0.time.fronius.com:123 Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein.
  • Seite 129 WPS am WLAN-Router aktivieren (siehe Dokumentation des WLAN-Routers). Schaltfläche „Start“ klicken. Die Verbindung wird automatisch hergestellt. Auf der Benutzeroberfläche des Wechselrichters anmelden. Netzwerk-Details und Verbindung zu Fronius Solar.web überprüfen Nach dem Verbinden sollte der Status der Verbindung überprüft werden (siehe Services“ auf Seite 132). Kapitel „Internet WLAN-Netzwerk auswählen und verbinden:...
  • Seite 130 Parität Das Paritätsbit kann zur Paritätskontrolle genutzt werden. Diese dient der Erkennung von Übertragungsfehlern. Ein Paritätsbit kann dabei eine be- stimmte Anzahl von Bits absichern. Der Wert (0 oder 1) des Paritätsbits muss beim Sender berechnet werden und wird beim Empfänger mithilfe der gleichen Berechnung überprüft.
  • Seite 131 Eine aktive Internetverbindung des Wechselrichters ist Voraus- setzung dafür. Es werden Daten der Anlage übermittelt. Fronius Solar Die Fronius Solar API ist eine IP-basierte, offene JSON-Schnittstelle. Wenn sie aktiviert ist, können IOT-Geräte im lokalen Netzwerk ohne Authentifizierung auf Wechselrichter-Informationen zugreifen. Aus Sicherheitsgründen ist die Schnitt- stelle ab Werk deaktiviert und muss aktiviert werden, wenn sie für eine Anwen-...
  • Seite 132 Solar API übernommen. Bei Anlagen mit einer Version unterhalb von 1.14.x ist die Solar API aktiviert, oberhalb dieser Version ist sie deaktiviert, kann aber im Menü ein- und ausgeschaltet werden. Aktivieren der Fronius Solar API Auf der Benutzeroberfläche des Wechselrichters im Menübereich „Kommunika- tion“...
  • Seite 133 Wechselrichter- Der Menübereich „Länder-Setup“ ist ausschließlich für Installateure/Service- Codes in So- Techniker von autorisierten Fachbetrieben bestimmt. Der für diesen Menübe- lar.SOS beantra- reich erforderliche Wechselrichter-Zugangscode kann im Fronius Solar.SOS-Por- tal beantragt werden. Wechselrichter-Codes in Solar.SOS beantragen: Im Browser solar-sos.fronius.com aufrufen Mit dem Fronius-Account einloggen Rechts oben auf das Dropdown-Menü...
  • Seite 134 Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch im Haushalt, bevor die Leistung eines Wechselrichters reduziert wird: Ein individuelles Limit kann eingestellt werden. Ein Fronius Smart Meter kann an der Modbus Push-in Anschlussklemme des Datenkommunikations-Bereichs an den Anschlüssen M0/M1- / M0/M1+ für Modbus Daten angeschlossen werden.
  • Seite 135 4 000 7 000 Netz [W] „Gesamte DC-Anlagenleistung“ Eingabefeld für die gesamte DC-Anlagenleistung in Wp. Sind mehrere Fronius-Wechselrichter vorhanden, wird dieser Wert herangezo- gen, wenn die „Maximal erlaubte Einspeiseleistung des gesamten Systems“ in % angegeben ist. „Maximal erlaubte Einspeiseleistung des gesamten Systems“...
  • Seite 136 „Soft sein. Dynamische Beispiel 1: Fronius SnapINverter ≤ Fronius Symo GEN24 SC Leistungsrege- Es ist nur 1 Primärzähler für den Fronius Symo GEN24 SC Wechselrichter not- lung mit mehre- wendig. ren Wechselrich- tern Die im Beispiel dargestellten Leistungswerte sind exemplarisch. Wechselrichter- Konstellationen mit anderen als die im Beispiel dargestellten Leistungswerten sind unter Berücksichtigung der Kriterien für dieses Beispiel möglich.
  • Seite 137 WICHTIG! Um alle Daten des PV-Systems in der Solar.web gesamt erfassen zu können, darf in diesem PV-System nur der Fronius Symo GEN24 SC Wechselrichter angelegt werden. Die Daten des Fronius SnapINverters werden vom Sekundärzähler an den Fronius Symo GEN24 SC Wechselrichter übermittelt und somit im Solar.web dargestellt.
  • Seite 138 = 15 kW AC nom 0 0 1 0 0 1 0 0 1 = 12 kW AC nom Einstellungen auf der Benutzeroberfläche des Fronius Symo GEN24 SC Wech- selrichters: Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Primärzähler am Einspeisepunkt konfigurieren.
  • Seite 139 Für den „Import“ bzw. „Export“ wird das Datenformat *.fpc unterstützt. Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuer-Signalempfänger, der Einspeisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 4 Relais richters können gemäß...
  • Seite 140 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...
  • Seite 141 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
  • Seite 142 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
  • Seite 143 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
  • Seite 144 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
  • Seite 145 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
  • Seite 146 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback...
  • Seite 147 Über einen Verteiler (Koppelrelais) können folgende Fronius-Wechselrichter mit dem Rundsteuer-Empfänger verbunden werden: Symo GEN24 Primo GEN24 Tauro SnapINverter (nur Geräte mit Fronius Datamanager 2.0) WICHTIG! Auf der Benutzeroberfläche jedes Wechselrichters, der mit dem Rundsteuer- Empfänger verbunden ist, muss die Einstellung „4-Relais-Betrieb“(siehe...
  • Seite 148 teurs-Code (PROFI-Menü) und wird nur nach einem schriftlichen Antrag an Fro- nius zur Verfügung gestellt. Ein entsprechendes Antragsformular ist beim natio- nalen technischen Support erhältlich.
  • Seite 149 Optionen...
  • Seite 151 Spannungsfreiheit mit einem geeignetem Messgerät prüfen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Option darf nur von Fronius-geschultem Ser- vice-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. Lieferumfang Überspannungs-Schutzeinrichtung (Surge Protective Device - SPD) ist als Option...
  • Seite 152 Print 4 Schrauben TX20 Schutzleiter 2-poliges Signalkabel PV- Kabel PV+ Kabel Beiblatt Wechselrichter Den Leitungs-Schutzschalter aus- spannungsfrei schalten. DC-Trenner in die Schalter- schalten stellung „Aus“ stellen. Verbindungen von den Solarmodul- Strängen (+/-) lösen. Die am Wechsel- richter angeschlossene Batterie aus- schalten.
  • Seite 153 Installation VORSICHT! Gefahr durch nicht ausreichend dimensionierten Schutzleiter. Schäden am Wechselrichter durch thermische Überlastung kann die Folge sein. ▶ Für Dimensionierung des Schutzleiters sind die nationalen Normen und Richtlinien zu beachten. Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
  • Seite 154 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabeln abschließen (nur bei bereits existierender Installation not- wendig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen an- schließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jewei- ligen Anschlüssen am Print an- schließen.
  • Seite 155 Den Print in den Wechselrichter ein- setzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmo- ment von 1,0 ‑ 1,2 Nm befestigen. WICHTIG! max. Abhängig von nationalen Normen und Ø10mm Richtlinien kann ein größerer Quer- schnitt des Schutzleiters erforderlich 1,5 Nm sein.
  • Seite 156 Von den Einzelleitern 12 mm abisolie- ren und an den jeweils vorgesehenen Steckplatz der am Print befindlichen Anschlussklemme mit einem Drehmo- ment von 1,2 - 1,5 Nm befestigen. WICHTIG! Der Kabel-Querschnitt muss gemäß den Angaben für die jeweilige Leis- tungsklasse des Wechselrichters Zulässi- gewählt werden (siehe Kapitel ge Kabel für den elektrischen An-...
  • Seite 157 Die werksseitige installierte Überbrückung an der Push-in An- schlussklemme WSD entfernen. Signalkabel unter Berücksichtigung der Beschriftung an die Push-in An- schlussklemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren, ob sich der WSD-Switch auf Position 1 befindet, ggf. einstellen (Werkseinstellung: Position 1).
  • Seite 158 Die Abdeckung auf den Anschlussbe- reich setzen. Die 5 Schrauben in der angegebenen Reihenfolge mit einem Schraubendreher (TX20) und einer 180°-Drehung nach rechts befestigen. Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen.
  • Seite 159 DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.
  • Seite 160 Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungs- teil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-...
  • Seite 161 WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶...
  • Seite 162 Wechselrichter Den Leitungs-Schutzschalter aus- spannungsfrei schalten. DC-Trenner in die Schalter- schalten stellung „Aus“ stellen. Verbindungen von den Solarmodul- Strängen (+/-) lösen. Die am Wechsel- richter angeschlossene Batterie aus- schalten. Die Entladezeit (2 Minuten) der Kon- densatoren des Wechselrichter abwar- ten. Installation VORSICHT! Risiko durch nicht ausreichend dimensionierte DC-Kabel.
  • Seite 163 Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen. Den DC Connector GEN24 in den Wechselrichter einsetzen und mit den 2 mitgelieferten Schrauben (TX20) und einem Drehmoment von 1,0 ‑...
  • Seite 164 Die Verriegelung an der Rückseite der Anschlussklemme drücken und die DC-Anschlussklemmen abziehen. Von den Einzelleitern 18 - 20 mm ab- isolieren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Die Verriegelung der Anschlussklem- me mit einem Schlitz-Schraubendre- her drücken.
  • Seite 165 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Spannung (max. 1000 V ) und Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
  • Seite 166 Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen. Wechselrichter Solarmodul-Stränge (+/-) verbinden. in Betrieb neh- Die am Wechselrichter angeschlossene Batterie einschalten.
  • Seite 167 Anhang...
  • Seite 169 Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff- net werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind.
  • Seite 170 Den Wechselrichter stromlos schalten und die Entladezeit (2 Minuten) der Kondensatoren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäusedeckel an der Unterseite vom Wechselrichter anheben und nach oben aushängen.
  • Seite 171 torisiertes Sammel- und Entsorgungssystem zurückzugeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwertung von stoffli- chen Ressourcen. Ein Ignorieren kann zu potenziellen Auswirkungen auf die Ge- sundheit/Umwelt führen. Verpackungsmaterialien Getrennte Sammlung. Prüfen Sie die Vorschriften Ihrer Gemeinde. Verringern Sie das Volumen des Kartons.
  • Seite 172 Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind unter www.froni- garantie us.com/solar/garantie aufrufbar. Um die volle Garantielaufzeit für Ihr neu installiertes Fronius-Produkt zu erhal- ten, registrieren Sie sich bitte unter www.solarweb.com.
  • Seite 173 Notstrom- Fronius Smart Meter 63A-3 43,0001,1473 Umschaltung Full Backup Fronius Smart Meter 50kA-3 43,0001,1478 Fronius Smart Meter TS 65A-3 43,0001,0044 Fronius Smart Meter TS 5kA-3 43,0001,0046 Fronius Smart Meter WR 43,0001,3591 NA-Schutz (Absicherung: 3-polig, 6 A) Andere Hersteller und Typen sind zulässig, wenn diese technisch und funktional mit den nachstehenden Beispielen ident sind: VMD460-NA-D-2 (Bender GmbH &...
  • Seite 174 Gerätebezeichnung Stromwandler Artikelnummer für die manuelle Notstrom-Um- Fronius Smart Meter 63A-3 43,0001,1473 schaltung Full Backup Fronius Smart Meter TS 65A-3 43,0001,0044 Q1 manueller Umschalter Anzahl der Pole 3-polig bzw. 4-polig (je nach Verkabelungsvariante) Bemessungsstrom je nach Hausanschluss Spulenspannung 230 / 400 V...
  • Seite 175 Q1 manueller Umschalter Prüfnorm IEC 60947-4-1 Beispiel Hager HIM306 + HZC312 / HIM406 + HZC312 Beispiel Kraus&Naimer KA63B.T903.VE2 + 2 * K0 H010/A11-VE KA40B.T904.VE2.F437 + 2 * K0 H010/A11-VE...
  • Seite 176 Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten.
  • Seite 177 Technische Daten Fronius Symo DC-Eingangsdaten GEN24 12.0 SC / MPP-Spannungsbereich 295 - 800 V 12.0 Plus SC (bei Nennleistung) Max. Anschlussleistung (P PV max 18 000 Wp Gesamt 14 000 Wp PV 1 9 000 Wp PV 2 Max. verarbeitbare PV-Leistung...
  • Seite 178 DC-Eingangsdaten Grenzwert und Auslösezeit der konti- 300 / 300 mA / ms nuierlichen Fehlerstromüberwachung (bei Auslieferung) Einstellbarer Bereich der kontinuierli- 30 - 300 mA chen Fehlerstromüberwachung Zyklische Wiederholung der Isolati- 24 h onswiderstandsprüfung (bei Ausliefe- rung) Einstellbarer Bereich für die zyklische Wiederholung der Isolationswider- standsprüfung DC-Eingangsdaten Batterie...
  • Seite 179 AC-Ausgangsdaten PV Point / PV Point Comfort Max. Ausgangsleistung 4 255 W (für 5 s) Nominale Ausgangsleistung 3 000 W Nominaler Ausgangsstrom 13 A Nominale Netzspannung 1 ~ NPE 220 V / 230 V / 240 V Nominale Frequenz 53 / 63 Hz Umschaltzeit <...
  • Seite 180 Allgemeine Daten Schalldruck 47 dB(A) Sicherheitsklasse (gemäß IEC62103) Schutzeinrichtungen DC-Isolationsmessung Warnung / Abschaltung bei R < 100 kOHM Verhalten bei Überlast Arbeitspunkt-Verschiebung, Leis- tungsbegrenzung DC-Trennschalter integriert RCMU integriert RCMU-Klassifizierung Die Software-Klasse der Sicherheits- plattform(en) ist als Steuerungsfunk- tion der Klasse B (einkanalig mit peri- odischem Selbsttest) gemäß...
  • Seite 181 WLAN WLAN Frequenzbereich 2412 - 2462 MHz Benützte Kanäle / Leistung Kanal: 1-11 b,g,n HT20 Kanal: 3-9 HT40 <18 dBm Modulation 802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK) 802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16- QAM, 48/54Mbps 64-QAM) 802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM) Technische Da-...
  • Seite 182 Stromspitze beim Einschalten des Wechselrichters. Die Summe der nominalen Ausgangsleistung pro Phase darf die nominale Ausgangsleistung des Wechselrichters nicht überschreiten. Gültig für Fronius Wechselrichter mit Batterieunterstützung. Angegebene Werte sind Standard-Werte; je nach Anforderung und PV- Leistung sind diese Werte entsprechend anzupassen.
  • Seite 183 Schaltpläne...
  • Seite 185 Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan...
  • Seite 186 Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
  • Seite 187 Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
  • Seite 188 Fronius Symo GEN24 und LG FLEX Schaltplan...
  • Seite 189 Notstromklemme - PV Point (OP) Schaltplan...
  • Seite 190 Notstromklemme - PV Point (OP) Australien Schaltplan...
  • Seite 191 Notstromklemme - PV Point (OP) mit Batterie nur für Frankreich Schaltplan...
  • Seite 192 Notstromklemme - PV Point (OP) Manuelle Um- schaltung Schaltplan...
  • Seite 193 PV Point Comfort Schaltplan...
  • Seite 194 Automatische Notstromumschaltung 3-polige einfache FRT-fähige Trennung - z. B. Österreich Schaltplan...
  • Seite 195 Automatische Notstromumschaltung 3-polige einfache Trennung - z. B. Australien Schaltplan...
  • Seite 196 Automatische Notstromumschaltung 3-polige doppelte Trennung mit ext. NA-Schutz Schaltplan...
  • Seite 197 Automatische Notstromumschaltung 4-polige einfache Trennung - z. B. Deutschland Schaltplan...
  • Seite 198 Automatische Notstromumschaltung 4-polige einfache FRT-fähige Trennung Schaltplan...
  • Seite 199 Automatische Notstromumschaltung 4-polige einfache Trennung - z. B. Frankreich Schaltplan...
  • Seite 200 Automatische Notstromumschaltung 4-polige einfache Trennung - z. B. Spanien Schaltplan...
  • Seite 201 Automatische Notstromumschaltung 4-polige doppelte Trennung mit ext. NA-Schutz - z. B. Ita- lien Schaltplan...
  • Seite 202 Manuelle Notstromumschaltung 3-polige Tren- nung z. B. Österreich Schaltplan...
  • Seite 203 Manuelle Notstromumschaltung 4-polige Tren- nung z. B. Deutschland Schaltplan...
  • Seite 204 Überspannungs-Schutzeinrichtung SPD Schaltplan...
  • Seite 205 Abmessungen des Wechselrichters...
  • Seite 207 Fronius Symo GEN24 SC / Fronius Symo GEN24 Plus SC Fronius Symo GEN24 SC / Fro- nius Symo GEN24 Plus SC...

Diese Anleitung auch für:

Symo gen24 12.0 plus sc
