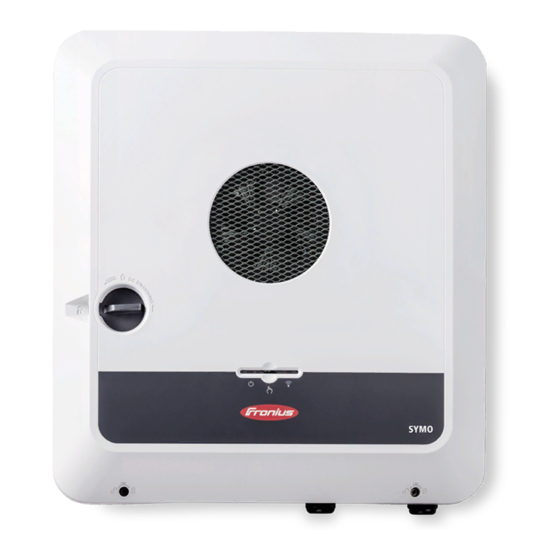

Fronius Symo GEN24 6.0 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fronius Anleitungen
  4. Wechselrichter
  5. Fronius Symo GEN24 6.0
  6. Bedienungsanleitung

Fronius Symo GEN24 6.0 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Symo GEN24 6.0:
Inhaltsverzeichnis

Werbung

Quicklinks

Operating
Instructions
Fronius Symo GEN24
6.0 / 6.0.Plus / 8.0 / 8.0 Plus
10.0 / 10.0 Plus
DE
Bedienungsanleitung
42,0426,0315,DE
016-19072022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius Symo GEN24 6.0

Inhaltszusammenfassung für Fronius Symo GEN24 6.0

  • Seite 1 Operating Instructions Fronius Symo GEN24 6.0 / 6.0.Plus / 8.0 / 8.0 Plus 10.0 / 10.0 Plus Bedienungsanleitung 42,0426,0315,DE 016-19072022...

  • Seite 3: Inhaltsverzeichnis

    Sicherheit Allgemeines Umgebungsbedingungen Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Symo GEN24 Gerätekonzept Funktionsübersicht Fronius UP Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Fronius Solar.web Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie...
  • Seite 4 DC-Trennschalter Datenkommunikations-Bereich Interne schematische Verschaltung der IOs Notstromvariante - PV Point (OP) Allgemeines PV Point (OP) Erklärung - PV Point (OP) Notstromvariante - Full Backup Allgemeines Voraussetzungen für den Notstrom-Betrieb Übergang vom Einspeise-Betrieb in den Notstrom-Betrieb Übergang vom Notstrom-Betrieb in den Einspeise-Betrieb Notstrom und Energiesparmodus Verkabelungsvariante inklusive Notstrom-Kreise und 3-poliger Trennung z.B.
  • Seite 5 Demand Response Modes (DRM) Wechselrichter Energiemanagement Energiemanagement Beispiele - Zeitabhängige Batteriesteuerung Erlaubte Batteriesteuerungs-Regeln PV-Leistungsreduzierung Lastmanagement System Allgemein Update Inbetriebnahme-Assistent Werkseinstellungen wiederherstellen Event Log Information Lizenzmanager Support Kommunikation Netzwerk Modbus Fronius Solar API Sicherheits- und Netzanforderungen Länder-Setup Einspeisebegrenzung Dynamische Leistungsregelung mit mehreren Wechselrichtern I/O-Leistungsmanagement...
  • Seite 6 Notstromklemme - PV Point (OP) Schaltplan Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Automatische Notstromumschaltung 3-polige doppelte Trennung - z. B. Österreich Schaltplan Automatische Notstromumschaltung 3-polige einfache Trennung - z.
  • Seite 7 Automatische Notstromumschaltung 4-polige doppelte Trennung mit ext. NA-Schutz - z. B. Italien Schaltplan Verdrahtungsplan - Überspannungs-Schutzeinrichtung SPD Schaltplan Abmessungen des Wechselrichters Fronius Symo GEN24 6 -10 kW Fronius Symo GEN24 6 - 10 kW...

  • Seite 8: Sicherheitsvorschriften

    Sicherheitsvorschriften Erklärung Si- WARNUNG! cherheitshinwei- Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun- gen sowie Sachschäden die Folge sein.

  • Seite 9: Umgebungsbedingungen

    Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Ge- fahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers.

  • Seite 10: Emv-Maßnahmen

    öffentlichen Netzes kann eine Ersatzstromversorgung aufgebaut werden. Warnhinweis - Bei einer installierten automatischen Notstromversorgung, ist ein Notstromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öff- nen des integrierten DC-Trenners am Wechselrichter notwendig.

  • Seite 11: Datensicherheit

    WICHTIG! Sehr hohe Anlaufströme können zu einer kurzfristigen Verzerrung oder einem Einbruch der Ausgangsspannung führen. Der gleichzeitige Betrieb von elektroni- schen Geräte im selben Notstromnetz ist zu vermeiden. Schieflast Bei der Dimensionierung von dreiphasigen Notstrom-Netzen müssen die Gesamt- Ausgangsleistung und die Leistungen pro Phase des Wechselrichters berücksich- tigt werden.

  • Seite 13: Allgemeine Informationen

    Allgemeine Informationen...

  • Seite 15: Fronius Symo Gen24

    Symo GEN24 Symo GEN24 Plus sicht Notstromvariante - PV Point (OP) optional erhält- Batterieanbindung* lich** optional erhält- Notstromvariante - Full Backup lich** Geeignete Batterien siehe Kapitel Geeignete Batterien. Die Funktionen sind optional über Fronius UP erhältlich (siehe Kapitel Fronius UP).

  • Seite 16: Fronius Up

    Fronius UP Mit Fronius UP* kann der Wechselrichter vom autorisierten Fachbetrieb um op- tional erhältliche Funktionen (siehe Kapitel Funktionsübersicht) erweitert wer- den. Die Verfügbarkeit von Fronius UP ist in den jeweiligen Ländern unter- schiedlich. Weitere Informationen zu Fronius UP und der Verfügbarkeit siehe Installation guide: Fronius GEN24 &...

  • Seite 17: Thermisches Konzept

    Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
  • Seite 18 Übertragungsaussetzer können die Datenübertragung negativ beein- flussen. Fronius empfiehlt die Internet-Verbindung nach den Mindestan- forderungen vor Ort zu testen.

  • Seite 19: Verschiedene Betriebsmodi

    Fronius GEN24 Wechselrichter wandelt den Gleichstrom in Wechselstrom um und lädt die Batte- rie (das Laden der Batterie ist nur mit Fronius GEN24 Plus Wech- selrichtern möglich). Durch die eingebaute Anlagenüberwachung kann der Wechselrichter per WLAN in ein Netzwerk eingebunden werden.

  • Seite 20: Betriebsmodus - Wechselrichter Mit Batterie

    Stromnetz versorgt die Verbraucher im System wenn nicht ausreichend Leis- tung von den PV-Modulen oder der Batterie zur Verfügung steht. Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, Wechselrichter kann eine Batterie als Speicher verwendet werden. Die Batterie ist gleichstrom- mit Batterie seitig mit dem Wechselrichter gekoppelt.

  • Seite 21: Betriebsmodus - Wechselrichter Mit Batterie, Ac-Gekoppelt An Weiterem Wechselrichter

    Betriebsmodus - Wechselrichter mit Batterie, AC- 0 0 1 gekoppelt an weiterem Wech- selrichter Betriebsmodus - WICHTIG! Wechselrichter Im Notstrombetrieb wird eine erhöhte Nominalfrequenz verwendet, um einen mit Batterie und ungewollten Parallelbetrieb mit anderen Stromerzeugern zu vermeiden. Notstrom-Funk- tion Im voll ausgebauten Hybrid PV-System kann der Wechselrichter: Verbraucher im Haus versorgen.

  • Seite 22: Betriebsmodus - Wechselrichter Mit Batterie Und Ohmpilot

    Ohmpilot Betriebsmodus - WICHTIG! Wechselrichter Im voll ausgebauten Hybrid PV-System mit Fronius Ohmpilot kann der Ohmpilot mit Batterie, bei einem Stromausfall aus regelungstechnischen Gründen nicht betrieben wer- Ohmpilot und den. Daher ist es sinnvoll, den Ohmpilot außerhalb des Notstromzweiges zu in- Notstrom-Funk- stallieren.

  • Seite 23: Energiefluss-Richtung Des Wechselrichters

    0 0 1 Betriebsmodus - Im Hybrid PV-System dürfen Batterien nur an einem Wechselrichter mit Batte- Wechselrichter rieunterstützung angeschlossen werden. Batterien können nicht auf mehrere mit Batterie, Wechselrichter mit Batterieunterstützung aufgeteilt werden. Abhängig vom Bat- weiterem Wech- teriehersteller können aber mehrere Batterien an einem Wechselrichter kombi- selrichter und niert werden.

  • Seite 24: Betriebszustände (Nur Für Systeme Mit Batterie)

    PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. Betriebszu- Batteriesysteme unterscheiden verschiedene Betriebszustände. Der jeweils aktu- stände (nur für elle Betriebszustand wird dabei auf der Benutzeroberfläche des Wechselrichters Systeme mit oder im Solar.web angezeigt.

  • Seite 25: Energiesparmodus

    Voraussetzungen in den Energiesparmodus. Der Wechselrichter wechselt in den Energiesparmodus wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wech- selrichters mit dem Fronius Smart Meter und Fronius Solar.web wird aufrecht er- halten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von...

  • Seite 26: Anzeige Des Energiesparmodus

    Anzeige des En- Während des Energiesparmodus: ergiesparmodus Button-Funktionen Betriebs-LED des Wechselrichter leuchtet orange (siehe und LED Statusanzeige auf Seite 97). Die Benutzeroberfläche des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Benutzeroberfläche des Wechselrich- ters und im Solar.web durch ein „i“...

  • Seite 27: Geeignete Batterien

    Geeignete Batterien Allgemeines Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Produkte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. Bei veralteten Firmware/Software-Ständen kann es zu Inkompatibilitäten zwi- schen Wechselrichter und Batterie kommen.
  • Seite 28 WICHTIG! Für den sichergestellten Betrieb mit einer BYD Battery-Box Premium, muss die nachstehende Einschaltreihenfolge für das System immer eingehalten werden. Die Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.

  • Seite 29: Manueller Systemstart

    Manueller Systemstart Voraussetzung Es ist keine Energie von den PV-Modulen sowie aus dem öffentlichen Netz verfügbar. Ist ein Notstrom-Betrieb bzw. Batteriebetrieb nicht möglich (z. B. Tief- entladeschutz der Batterie), schalten sich Wechselrichter und Batterie ab. Benachrichti- Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt oder über Solar.web via SMS temabschaltung...

  • Seite 30: Personen- Und Geräteschutz

    Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Ket- te zu integrieren.

  • Seite 31: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digi- tale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Zugentlastung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Zugentlastung Datenkommunikations-Bereich...

  • Seite 32: Abtrennung Des Anschlussbereichs

    Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführen- Anschlussbe- den Leiter (DC und AC) von den Signalleitungen getrennt. Zum besseren Errei- reichs chen des Anschlussbereichs, kann die Abtrennung für die Anschlusstätigkeit ent- nommen werden und muss wieder eingesetzt werden.

  • Seite 33: Dc-Trennschalter

    DC-Trennschal- Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter gegen Ein-/ Ausschalten mit einem handelsübli- chen Vorhängeschloss gesichert wer- den. Hierfür sind die nationalen Bestim- mungen zu berücksichtigen. Datenkommuni- kations-Bereich Modbus Anschlussklemme...

  • Seite 34: Interne Schematische Verschaltung Der Ios

    Modbus 0 (MB0) Switch Schaltet den Abschlusswiderstand für Modbus 0 (MB0) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Modbus 1 (MB1) Switch Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters.
  • Seite 35 VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen An- schluss von externen Netzteilen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität des externen Netzteils vor dem Anschließen mit einem geeigneten Messgerät prüfen. ▶ Die Kabel an den Ausgängen V+/GND polrichtig anschließen. WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab.

  • Seite 37: Notstromvariante - Pv Point (Op)

    Notstromvariante - PV Point (OP)

  • Seite 39: Allgemeines

    Allgemeines PV Point (OP) WICHTIG! Bei Verfügbarkeit von mehreren Notstromvarianten ist zu beachten, dass nur ei- ne Notstromvariante installiert und konfiguriert werden darf. Mit dem PV Point können an der Op- portunity Power (OP) Anschlussklem- me bei Ausfall des öffentlichen Netzes einphasig elektrische Geräte bis zu ei- ner maximalen Leistung von 3 kW ver- sorgt werden, wenn dazu genügend...

  • Seite 41: Notstromvariante - Full Backup

    Notstromvariante - Full Backup...

  • Seite 43: Allgemeines

    Der Wechselrichter arbeitet im Notstrom-Betrieb. Notstrom-Be- Das öffentliche Netz funktioniert wieder ordnungsgemäß. trieb in den Ein- Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und speise-Betrieb übermittelt diese Informationen an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 44: Notstrom Und Energiesparmodus

    Notstrom und Unter folgenden Bedingungen wird die Batterie und der Wechselrichter nach ei- Energiesparmo- ner Wartezeit von 8 - 12 Minuten in den Energiesparmodus versetzt und der Not- strom-Betrieb beendet: Die Batterie ist bis zum minimalen Ladezustand entladen und es kommt kei- ne Energie von den PV-Modulen.

  • Seite 45: Verkabelungsvariante Inklusive Notstrom-Kreise Und 3-Poliger Trennung Z.b. Österreich Oder

    übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.

  • Seite 46: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 47: Verkabelungsvariante All-Polige Trennung Z.b. Deutschland, Frankreich

    übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.

  • Seite 48: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 49: Verkabelungsvariante All-Poliger Trennung Italien

    Verkabelungsvariante all-poliger Trennung Italien Funktionen Messung und Übertragung der für das Energiemanagement und Solar.web benötigten Parameter durch den Fronius Smart Meter. Überwachung der Netzparameter Spannung und Frequenz durch den Wech- selrichter. Trennen des öffentlichen Netzes, wenn die Netzparameter außerhalb der länderspezifischen Normen liegen, um einen Notstrom-Betrieb zu ermögli-...

  • Seite 50: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 51: Installation

    Installation...

  • Seite 53: Allgemeines

    Allgemeines Schnellver- Zur Montage des Anschlussbereichs- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdre- hung (180°) der Schraube mit Verlier- sicherung (1) in die Schnellverschluss- feder (2) realisiert. Das System ist Drehmoment un- abhängig.

  • Seite 54: Kompatibilität Von Systemkomponenten

    Beispiel: Wert am Leistungsschild = 3206 32 - 11 = 21 → Produktionsjahr 2021 06 = Kalenderwoche 06 Symbole am Leistungsschild: CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU- Richtlinien und Verordnungen. UKCA-Kennzeichnung - bestätigt das Einhalten der zutreffenden Richtlinien und Verordnungen des Vereinigten Königreichs. WEEE-Kennzeichnung - Elektro- und Elektronik-Altgeräte müssen gemäß...
  • Seite 55 VORSICHT! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV- Anlage. Nicht kompatibel Komponenten können den Betrieb und/oder Funktionsweise der PV-Anlage einschränken und/oder negativ beeinflussen. ▶ Nur vom Hersteller empfohlene Komponenten in der PV-Anlage installieren. ▶ Vor der Installation die Kompatibilität von nicht ausdrücklich empfohlen Komponenten mit dem Hersteller abklären.

  • Seite 56: Standort-Wahl Und Montagelage

    -25°C - +60°C Abmessungen des Wechselrichter 0 - 100% siehe Kapitel Fronius Symo GEN24 6 - 10 kW auf Seite 191. Bei Montage des Wechselrichters an Außenwänden von Viehställen, ist vom Wechselrichter zu Lüftungs- und Gebäudeöffnungen ein Mindestabstand von 2 m in allen Richtungen einzuhalten.

  • Seite 57: Standort-Wahl Von Fremdbatterien

    Um die Erwärmung des Wechselrichters so gering wie möglich zu halten, den Wechselrichter keiner direkten Sonneneinstrah- lung aussetzen. Den Wechselrichter an einer geschützten Positi- on montieren, z. B. unterhalb der Solarmodule, oder unter ei- nem Dachvorsprung. WICHTIG! Der Wechselrichter darf über einer Seehöhe von 4000 m nicht mehr montiert und betrieben werden.

  • Seite 58: Symbolerklärung Der Montagelage

    Symbol- erklärung der Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeig- net. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren.
  • Seite 59 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.

  • Seite 60: Montagehalterung Montieren Und Wechselrichter Einhängen

    Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden, sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant- wortlich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone.

  • Seite 61: Montagehalterung Auf Einem Mast Oder Träger Montieren

    Montagehalte- Bei der Montage des Wechselrichters rung auf einem auf einem Mast oder Träger empfiehlt Mast oder Träger Fronius das Befestigungsset „Pole montieren clamp“ (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden fol- gende Maße abgedeckt: eckiger Mast oder Träger mit einer...

  • Seite 62: Montagehalterung Auf Montageschienen Montieren

    Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an min- geschienen mon- destens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen.

  • Seite 63: Voraussetzungen Für Den Anschluss Des Wechselrichters

    Voraussetzungen für den Anschluss des Wechsel- richters Zulässige Kabel An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem Aufbau angeschlossen werden: Kupfer: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen! Anzahl der Po- Feindrähtig mit Aderend‐...

  • Seite 64: Kabelquerschnitt Des Ac-Kabels

    AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabelquer- Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:...

  • Seite 65: Kabelquerschnitt Des Dc-Kabels

    Typ A aus. In Einzelfällen und abhängig von den lo- kalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom- Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Be- stimmungen einen für Frequenzum- richter geeigneten Fehlerstrom- Schutzschalter mit mindestens 100 mA Auslösestrom.
  • Seite 66 Wechselrichter Pha- AC-Leis- maximale empfohlene tung Absicherung Absiche- rung Fronius Symo GEN24 8 kW 8000 W C 32 A C 25 A Fronius Symo GEN24 10 10000 W C 32 A C 32 A...

  • Seite 67: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)

    Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be- dienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 68 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC-Anschlussklemme abziehen.
  • Seite 69 Von den Einzelleitern 12 mm abisolie- ren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den vor- gesehenen Steckplatz bis zum An- schlag in die Anschlussklemme ste- cken.

  • Seite 70: Solarmodul-Stränge Am Wechselrichter Anschließen

    Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und In- betriebnahme die Installationsanleitung und Bedienungsanleitung lesen.

  • Seite 71: Pv Generator Allgemein

    WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. ▶ Sämtlichen Anschluss-/Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶ Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes- sionierten Elektroinstallateur hergestellt werden.
  • Seite 72 PV Generator Einstellungen: PV 1: ON PV 2: OFF Kombinierte Solarmodulstränge mit Summen- strom kleiner/gleich 25 A. PV Generator Einstellungen: PV 1: ON PV 2: OFF PV 1 + PV 2 (parallel geschaltet): ON WICHTIG! Die maximale Strombelastung einer einzelnen Anschlussklemme beträgt 25 A.

  • Seite 73: Solarmodul-Stränge Am Wechselrichter Anschließen

    Solarmodul- Stränge am Wechselrichter anschließen Die DC-Kabel mit der Hand durch die DC-Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden.
  • Seite 74 PUSH Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken.
  • Seite 75 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. Beide DC-An- schlussklemmen aus den Steckplätzen entnehmen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.

  • Seite 76: Batterie Am Wechselrichter Anschließen

    Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wechselrichter und Batterie darf nur vom jeweiligen Wechselrichter- oder Batterie Hersteller ge- schultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 77 Die Batteriekabel mit der Hand durch die DC-Durchführungen stoßen. * Beim Anschluss einer Batterie von dem Hersteller BYD muss der Schutz- leiter der Batterie extern angeschlos- sen (z. B. Schaltschrank) werden. Der Mindestquerschnitt des Schutzleiters der Batterie ist zu beachten. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch...
  • Seite 78 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
  • Seite 79 VORSICHT! Gefahr durch Überspannung bei Ver- wendung von anderen Steckplätzen an der Anschlussklemme. Beschädigung der Batterie und/oder der PV-Module durch Entladung kann die Folge sein. ▶ Nur die mit BAT gekennzeichneten Steckplätze für den Batteriean- schluss verwenden. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen.
  • Seite 80 Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und ei- nem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Keinen Bohrschrauber verwenden, sonst kann es zu einem Überdrehmo- ment kommen. Eine mögliche Folge eines Überdreh- moments ist z. B. die Beschädigung der Zugentlastung.

  • Seite 81: Notstrom - Pv Point (Op) Anschließen

    Alle Lasten die über die OP-Anschlussklemme versorgt werden, müssen über einen Fehlerstrom-Schutzschalter abgesichert sein. Um die Funktionsweise dieses Fehlerstrom-Schutzschalters zu gewährleisten, muss eine Verbindung zwischen dem Neutralleiter N´ (OP) und der Erde herge- stellt werden. Von Fronius empfohlenen Schaltplan siehe Notstromklemme - PV Point (OP) Seite 177.
  • Seite 82 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen.
  • Seite 83 Die optionale Kabelführung mit einem Stufenbohrer aufbohren. Zugentlastung in die Bohrung einset- zen und mit dem vom Hersteller ange- gebenen Drehmoment befestigen. Das Netzkabel von unten durch die Zugentlastung durchführen. Die OP-Anschlussklemme abziehen.
  • Seite 84 Von den Einzelleitern 12 mm abisolie- ren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschussklem- me durch Anheben öffnen und den ab- isolierten Einzelleiter in den vorgese- henen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einras- ten schließen.
  • Seite 85 Die OP-Anschlussklemme in den OP- Steckplatz stecken, bis diese einrastet. Die Überwurfmutter der Zugentlas- tung mit dem vom Hersteller angege- benen Drehmoment befestigen.

  • Seite 86: Notstrom - Full Backup Anschließen

    Notstrom - Full Backup anschließen Sicherheit Die in diesem Dokument angeführten Beispiele (insbesondere Verkabelungsvari- anten und Schaltpläne) dienen als Vorschlag. Diese Beispiele wurden sorgfältig entwickelt und erprobt. Sie können daher als Grundlage für eine Installation ver- wendet werden. Jede An- und Verwendung dieser Beispiele erfolgt auf eigene Gefahr und eigenes Risiko.

  • Seite 87: Verkabelungsvariante All-Polige Trennung Z. B. Deutschland, Frankreich, Spanien

    Schutzschalter der Notstrom-Kreise installiert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlos- sen und entsprechend abgesichert werden. Über einen Öffner Kontakt von Relais K3 wird die Versorgungsspannung der Schütze K1 und K2 unterbrochen.

  • Seite 88: Verkabelungsvariante All-Poliger Trennung Z. B. Italien

    Fehlerstrom-Schutzschalter der Notstrom-Kreise instal- liert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlos- sen und entsprechend abgesichert werden. Um die Funktion von Fehlerstrom-Schutzschaltern im Notstrom-Betrieb zu gewähr- leisten, muss die Verbindung zwischen Neutralleiter und Schutzlei-...

  • Seite 89: Notstrom-Betrieb Testen

    Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlos- sen und entsprechend abgesichert werden. Die Ansteuerung der Schütze K1 und K2 erfolgt über den externen Netz- und Anlagenschutz (NA Schutz).

  • Seite 90: Datenkommunikations-Kabel Anschließen

    Batterie 2 Teilnehmer. Wird die Funktion „Wechselrichter-Steuerung über Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert, sind keine Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeit- punkt nicht möglich. Beispiel 1: Anzahl Anzahl Fronius Eingang Batterie Primärzähle Ohmpilot kundärzähler Beispiel 2:...

  • Seite 91: Datenkommunikations-Kabel Verlegen

    Datenkommuni- WICHTIG! kations-Kabel Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgende verlegen Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen.
  • Seite 92 Datenkabel zuerst durch die Über- wurfmutter der Zugentlastung und da- nach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Zugentlastung hineindrücken.

  • Seite 93: Batteriekommunikationskabel Anschließen

    WICHTIG! Eine unsachgemäß montierte Schir- mung kann Störungen bei der Daten- kommunikation verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe auf Seite 178. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Den- derstände noch wird auf Grund von Interferenzen die Verwendung von Abschlusswi- derständen gemäß...
  • Seite 94 OPTION 1 Modbus 1 Modbus 0 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min. CAT 5) (min. CAT 5) OPTION 2 M0 / M1 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min.

  • Seite 95: Wsd (Wired Shut Down) Installieren

    WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters, wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation von einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette, muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.

  • Seite 96: Wechselrichter Schließen Und In Betrieb Nehmen

    Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/ Gehäusedeckel Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausge- stattet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei des Wechselrich- ters schließen ausgeschaltetem DC-Trenner ermöglicht. ▶ und in Betrieb Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter nehmen einhängen und einschwenken.

  • Seite 97: Button-Funktionen Und Led Statusanzeige

    Über die Betriebs-LED wird nen und LED der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte in der Fronius Solar.start App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt.

  • Seite 98: Installation Mit Der App

    Der Wechselrichter führt eine Aktualisierung durch. blinken blau Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von der App dem Endgerät mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich.

  • Seite 99: Installation Mit Dem Browser

    Setup your PV system in a few minutes. Fronius Solar.start START INSTALLATION LOGIN Log in with your Fronius credentials (email adress & password) in order to get the most out of the PV System. Installing a new product does not require a Login.
  • Seite 100 Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durchgeführt werden. Für den Solar.web Installationsassistenten wird eine Netz- werk-Verbindung benötigt. Ethernet: 169.254.0.180 open access point Die Verbindung zum Wechselrichter (LAN1) mit einem Netzwerkkabel (CAT5 STP oder höher) herstellen. Den Access Point durch Berühren des Sensors 1x öffnen →...

  • Seite 101: Wechselrichter Stromlos Schalten Und Wieder Einschalten

    Wechselrichter stromlos schalten und wieder ein- schalten Wechselrichter Den Leitungs-Schutzschalter aus- stromlos schal- schalten. ten und wieder DC-Trenner auf Schalterstellung einschalten „Aus“ schalten. Für die Wiederinbetriebnahme des Wechselrichters, die zuvor angeführ- ten Arbeitsschritte in umgekehrter Reihenfolge ausführen.

  • Seite 103: Einstellungen - Benutzeroberfläche Des Wechselrichters

    Einstellungen - Benutzer- oberfläche des Wechselrichters...

  • Seite 105: Benutzereinstellungen

    Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli- cken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden.

  • Seite 106: Gerätekonfiguration

    Primärzähler Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern und im Not- strom-Betrieb Full Backup ist es wichtig, dass der Fronius Smart Meter am Ein- speisepunkt montiert ist. Der Wechselrichter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffentlichen Netz verbunden sein.

  • Seite 107: Funktionen Undi/Os

    Funktionen und Notstrom I/Os Bei dem Notstrom-Modus kann zwischen „Aus“, „PV Point“ und „Full Backup“ gewählt werden. Der Full Backup kann nur aktiviert werden, nachdem die erforderlichen I/O-Zu- ordnungen für Notstrom konfiguriert wurden. Zusätzlich muss für den Notstrom- Modus Full Backup ein Zähler am Einspeisepunkt montiert und konfiguriert wer- den.

  • Seite 108: Demand Response Modes (Drm)

    Mode Beschreibung Information DRM Pin DRM3 Import P ≤ 75 % derzeit nicht unterstützt DRM 3/7 & * ≥ 0 % DRM4 Import P ≤ 100 derzeit nicht unterstützt DRM 4/8 DRM5 Export P ≤ 0 % derzeit nicht unterstützt DRM 1/5 ohne Trennung vom Netz...
  • Seite 109 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Ein- zelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmungen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit min- destens 100 mA Auslösestrom.
  • Seite 110 Parameter Wertebereich Beschreibung „Modus der Iso- Genau Die Isolationsüberwachung erfolgt mit lationsmes- höchster Genauigkeit und der gemessene sung“ Isolationswiderstand wird auf der Benut- zeroberfläche des Wechselrichters ange- zeigt. Schnell Die Isolationsüberwachung wird mit gerin- gerer Genauigkeit durchgeführt, wodurch sich die Dauer der Isolationsmessung verkürzt und der Isolationswert nicht auf der Benutzeroberfläche des Wechselrich- ters angezeigt wird.
  • Seite 111 Parameter Wertebereich Beschreibung „Externe Fre- Funktion ist deaktiviert quenz-Überwa- Für den Notstrom-Betrieb (Full Backup) in chung im Not- Italien muss die externe Frequenz-Über- strom“ wachung aktiviert werden. Vor dem Been- (nur für Italien) den des Notstrom-Betriebs wird die Netz- frequenz überprüft. Wenn die Netzfre- quenz im erlaubten Grenzbereich ist, wer- den die Lasten dem öffentlichen Netz zu- geschaltet.

  • Seite 112: Energiemanagement

    Kapitel Komponenten auf Seite 106. Dadurch kann Energie aus dem Hausnetz über den Fronius GEN24 Plus Wechsel- richter in die Batterie geladen werden. Die Leistungsaufnahme des Fronius GEN24 Plus Wechselrichters kann durch die Angabe einer max. AC-Leistung (AC max.) eingeschränkt werden. Maximal ist eine Leistungsaufnahme mit der AC- Nennleistung des Fronius GEN24 Plus Wechselrichters möglich.

  • Seite 113: Beispiele - Zeitabhängige Batteriesteuerung

    Für die Regeln der zeitabhängigen Batteriesteuerung können folgende Werte ausgewählt werden: „Max. Ladeleistung“ Die Batterie wird max. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Min. Ladeleistung“ Die Batterie wird min. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Max. Entladeleistung“ Die Batterie wird max.
  • Seite 114 Beispiel: Batteriesystem ohne Photovoltaik inkl. zweitem Erzeuger im Haus Leistungsaufnahme (AC) des Wechselrichters 1500 W Zweiter Erzeuger im Hausnetz 2000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz Verbrauch im Haus 500 W 2000 W TARGET: 0W 1500 W 0 0 1 1500 W 500 W...

  • Seite 115: Erlaubte Batteriesteuerungs-Regeln

    Beispiel: Batteriesystem inkl. zweitem Erzeuger im Haus (mit AC max. Limitie- rung) Leistung in die Batterie 2000 W Leistungsaufnahme AC max. limitiert auf 1000 W Leistungsaufnahme (AC) des Wechselrichters 1000 W Zweiter Erzeuger im Hausnetz 2000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz 500 W Verbrauch im Haus...
  • Seite 116 Ladebereich vorgeben Es ist möglich, einen Ladebereich durch eine min. und max. Ladegrenze zu defi- nieren. In diesem Fall ist keine Entladung der Batterie möglich. Limit Min. charging Max. charging Limit discharge power power 500 W power 3800 W charging power Min.

  • Seite 117: Pv-Leistungsreduzierung

    Lastmanage- „Prioritäten“ ment Falls zusätzliche Komponenten (z. B. Batterie, Fronius Ohmpilot) im System vor- handen sind, können hier die Prioritäten eingestellt werden. Geräte mit höherer Priorität werden zuerst angesteuert und danach, falls noch überschüssige Ener- gie zur Verfügung steht, die Weiteren.
  • Seite 118 I/Os mit Steuerung durch die produzierte Leistung sind gegenüber Batterie und Fronius Ohmpilot immer in Vorteil. Das heißt ein I/O kann sich einschalten und dazu führen, dass die Batterie nicht mehr geladen wird oder der Fronius Ohmpi- lot nicht mehr angesteuert wird.

  • Seite 119: System

    „Zeitzone Gebiet“ und „Zeitzone Ort“ eingeben bzw. auswählen. Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Download Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen.

  • Seite 120: Information

    Information In diesem Menübereich werden alle Informationen zum System und die aktuellen Einstellungen angezeigt. Als PDF speichern Die Schaltfläche „Als PDF speichern“ klicken. Die Information mit dem „Häkchen“ neben der Information einzeln oder mit dem Häkchen „Alle auswählen“ auswählen. Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei- chern“...

  • Seite 121: Support

    Die Schaltfläche „Support-User aktivieren“ klicken. Der Support User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung die Möglichkeit Einstellungen am Wechselrichter vor- zunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der Zu- gang deaktiviert.

  • Seite 122: Kommunikation

    In Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp froniusseiot.blob.core.windows.net:443 Tcp provisioning.solarweb.com:443 Tcp cure-se.fronius.com:443 Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein.

  • Seite 123: Modbus

    Schaltfläche „Verbinden“ klicken. Die Verbindung wird hergestellt. Accesspoint: Der Wechselrichter dient als Accesspoint. Ein PC oder Smart Device verbindet sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet möglich. In diesem Menübereich können „Netzwerk-Name (SSID)“ und „Netz- werk-Schlüssel (PSK)“...

  • Seite 124: Fronius Solar Api

    Schnittstelle ab Werk deaktiviert und sollte nicht aktiviert werden, wenn sie nicht für eine Anwendung eines Drittanbieters benötigt wird (z. B. EV-Ladegerät, Smart Home-Lösungen, ...). Für die Überwachung empfiehlt Fronius, stattdessen Fronius Solar.web zu ver- wenden, das einen sicheren Zugriff auf Wechselrichter-Status und Produktions- informationen bietet.

  • Seite 125: Sicherheits- Und Netzanforderungen

    Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch im Haushalt, bevor die Leistung eines Wechselrichters reduziert wird: Ein individuelles Limit kann eingestellt werden. Ein Fronius Smart Meter kann an der Modbus Push-in Anschlussklemme des Datenkommunikations-Bereichs an den Anschlüssen M0/M1- / M0/M1+ für Modbus Daten angeschlossen werden.
  • Seite 126 Mit dem Wechselrichter wird die PV-Leistung, die nicht in das öffentliche Netz eingespeist werden darf, in die Batterie geladen und/oder vom Fronius Ohmpilot verwendet und geht somit nicht verloren. Die Einspeisebegrenzung wird nur aktiv, wenn die eingespeiste Leistung höher als die eingestellte Leistungsreduzierung ist.

  • Seite 127: Dynamische Leistungsregelung Mit Mehreren Wechselrichtern

    Normen und Bestimmungen geforderten Zeit auf den eingestellten Wert herab. Dynamische Beispiel 1: Fronius Fronius SnapINverter ≤ Fronius Symo GEN24 Leistungsrege- Es ist nur 1 Primärzähler für den Fronius Symo GEN24 Wechselrichter notwen- lung mit mehre- dig. ren Wechselrich- tern Die im Beispiel dargestellten Leistungswerte sind exemplarisch.
  • Seite 128 Berücksichtigung der Kriterien für dieses Beispiel möglich. WICHTIG! Mit 2 Primärzählern am Einspeisepunkt ohne Sekundärzähler, können Fronius SnapINverter und Fronius Symo GEN24 nicht als ein kombiniertes PV-System im Solar.web dargestellt werden. Es müssen 2 einzelne PV-Anlagen im Solar.web an- gelegt werden.
  • Seite 129 WICHTIG! Um alle Daten des PV-Systems in der Solar.web gesamt erfassen zu können, darf in diesem PV-System nur der Fronius Symo GEN24 Wechselrichter angelegt wer- den. Die Daten des Fronius SnapINverters werden vom Sekundärzähler an den Fronius Symo GEN24 Wechselrichter übermittelt und somit im Solar.web darge- stellt.

  • Seite 130: I/O-Leistungsmanagement

    0 0 1 0 0 1 0 0 1 = 10 kW AC nom Einstellungen auf der Benutzeroberfläche des Fronius Symo GEN24 Wechsel- richters: Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Primärzähler am Einspeisepunkt konfigurieren. Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Se- kundärzähler konfigurieren.

  • Seite 131: Anschluss-Schema - 4 Relais

    Für den „Import“ bzw. „Export“ wird das Datenformat *.fpc unterstützt. Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuersignal Empfänger, der Einspeisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 4 Relais richters können gemäß...

  • Seite 132: Einstellungen I/O-Leistungsmanagement - 4 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...

  • Seite 133: Anschluss-Schema - 3 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.

  • Seite 134: Einstellungen I/O-Leistungsmanagement - 3 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)

  • Seite 135: Anschluss-Schema - 2 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.

  • Seite 136: Einstellungen I/O-Leistungsmanagement - 2 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)

  • Seite 137: Anschluss-Schema - 1 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.

  • Seite 138: Einstellungen I/O-Leistungsmanagement - 1 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback...
  • Seite 139 f max Test zum Überprüfen der maximalen Netzfrequenz f min Test zum Überprüfen der minimalen Netzfrequenz f max alt Test zum Überprüfen einer alternativen maximalen Netzfre- quenz f min alt Test zum Überprüfen einer alternativen minimalen Netzfre- quenz U outer min Test zum Überprüfen der minimalen äußeren Spannungen U longT.

  • Seite 141: Optionen

    Optionen...

  • Seite 143: Überspannungs-Schutzeinrichtung Spd

    Seite 97). Auf der Benutzeroberfläche des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrich- tigungen" sowie im Fronius Solar.web wird der Fehlercode "1030 WSD Open" an- gezeigt. In diesem Fall muss der Wechselrichter von einem autorisierten Fachbe- trieb instand gesetzt werden.

  • Seite 144: Wechselrichter Spannungsfrei Schalten

    Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. Den Leitungs-Schutzschalter aus- schalten.

  • Seite 145: Installation

    Installation VORSICHT! Risiko durch nicht ausreichend dimensionierten Schutzleiter. Schäden am Wechselrichter durch thermische Überlastung kann die Folge sein. ▶ Für Dimensionierung des Schutzleiters sind die nationalen Normen und Richtlinien zu beachten. Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
  • Seite 146 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabel abschließen (nur bei be- reits existierender Installation notwen- dig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen an- schließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jewei- ligen Anschlüssen am Print an- schließen.
  • Seite 147 Den Print in den Wechselrichter ein- setzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmo- ment von 1,0 ‑ 1,2 Nm befestigen. WICHTIG! max. Abhängig von nationalen Normen und Ø10mm Richtlinien kann ein größerer Quer- schnitt des Schutzleiters erforderlich 1,5 Nm sein.
  • Seite 148 Von den Einzelleitern 12 mm abisolie- ren und an den jeweils vorgesehenen Steckplatz der am Print befindlichen Anschlussklemme mit einem Drehmo- ment von 1,2 - 1,5 Nm befestigen. WICHTIG! Der Kabel-Querschnitt muss gemäß den Angaben für die jeweilige Leis- tungsklasse des Wechselrichters Zulässi- gewählt werden (siehe Kapitel ge Kabel...
  • Seite 149 Die werksseitige installierte Überbrückung an der Push-in An- schlussklemme WSD entfernen. Signalkabel unter Berücksichtigung der Beschriftung an die Push-in An- schlussklemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren ob sich der WSD-Switch auf Position 1 befindet, gegebenfalls einstellen (Werkseinstellung: Position...

  • Seite 150: Wechselrichter In Betrieb Nehmen

    Die Abdeckung auf den Anschlussbe- reich setzen. Die 5 Schrauben in der angegebenen Reihenfolge mit einem Schraubendreher (TX20) und einer 180°-Drehung nach rechts befestigen. Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen.
  • Seite 151 DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.

  • Seite 153: Anhang

    Anhang...

  • Seite 155: Pflege, Wartung Und Entsorgung

    Ein elektrischer Schlag kann tödlich sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff- net werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind.

  • Seite 156: Entsorgung

    Den Wechselrichter stromlos Schalten und die Entladezeit (2 Minuten) der Kondensatoren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäusedeckel an der Unterseite vom Wechselrichter anheben und nach oben aushängen.
  • Seite 157 kales, autorisiertes Sammel- und Entsorgungssystem zurückzugegeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwer- tung von stofflichen Ressourcen. Ein Ignorieren kann zu potenziellen Auswirkun- gen auf die Gesundheit/Umwelt führen. Verpackungsmaterialien Getrennte Sammlung. Prüfen Sie die Vorschriften Ihrer Gemeinde. Verringern Sie das Volumen des Kartons.

  • Seite 158: Garantiebestimmungen

    Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.

  • Seite 159: Komponenten Für Die Automatische Notstrom-Umschaltung Full Backup

    Fronius Smart Meter TS 65A-3 43,0001,0044 Fronius Smart Meter TS 5kA-3 43,0001,0046 Fronius Smart Meter 480 V-3 UL 43,0001,3530 NA-Schutz (Absicherung: 3-polig, 6 A) Andere Hersteller und Typen sind zulässig, wenn diese technisch und funktional mit den nachstehenden Beispielen ident sind: VMD460-NA-D-2 (Bender GmbH &...
  • Seite 160 K4 und K5 - Installationsschütz Anzahl der Öffner 2 (25 A) Spulenspannung 230 V AC (2P) Nennfrequenz 50 / 60 Hz Spulenabsicherung Min. Kurzschlussstrom 3 kA (Arbeitskontakte) Prüfnorm IEC 60947-4-1 Beispiele für Schütze ISKRA IKA225-02 und Relais...

  • Seite 161: Statusmeldungen Und Behebung

    Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten.

  • Seite 162: Technische Daten

    Technische Daten Fronius Symo DC-Eingangsdaten GEN24 6.0 / 6.0 MPP-Spannungsbereich 174 - 800 V Plus (bei Nennleistung) Max. Anschlussleistung (P PV max 9000 Wp Gesamt 7500 Wp PV 1 6500 Wp PV 2 Max. verarbeitbare PV-Leistung Gesamt 6220 Wp PV 1...
  • Seite 163 Zyklische Wiederholung der Isolati- 24 h onswiderstandsprüfung (bei Ausliefe- rung) Einstellbarer Bereich für die zyklische Wiederholung der Isolationswider- standsprüfung DC-Eingangsdaten Batterie Max. Spannung 531 V / 700 V * * nur mit geeigneter Abschalteinrich- tung zwischen Wechselrichter und Batterie im Fehlerfall Min.
  • Seite 164 Umschaltzeit < 90 s 0 - 1 Leistungsfaktor cos phi AC-Ausgangsdaten Full Backup Max. Ausgangsleistung 12400 W (für 5 s) Max. Ausgangsleistung (pro Phase) 4133 W (für 5 s) Nominale Ausgangsleistung 6000 W Nominale Ausgangsleistung (pro Pha- 3680 W Nominale Ausgangsstrom (pro Phase) 16 A Nominale Netzspannung 3 ~ NPE 220 V / 380 V...

  • Seite 165: Fronius Symo Gen24 8.0 / 8.0 Plus

    (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 8.0 / 8.0 MPP-Spannungsbereich 224 - 800 V Plus (bei Nennleistung) Max.
  • Seite 166 Max. Wechselrichter-Rückspeisestrom 37,5 A zum PV-Feld Anzahl der Eingänge - PV 1 Anzahl der Eingänge - PV 2 Max. Kapazität des PV-Generators ge- 1600 nF gen Erde Grenzwert der Isolationswider- 100 kΩ standsprüfung zwischen PV-Genera- tor und Erde (bei Auslieferung) Einstellbarer Bereich der Isolationswi- 10 - 10000 kΩ...
  • Seite 167 Nominaler Ausgangsstrom (bei 230 V) 11,6 A 9,9 A / 4 ms Einschaltstrom Nominale Frequenz 50 / 60 Hz Nominale Frequenz für Full Back-up 53 / 63 Hz Klirrfaktor < 3,5 % 0 - 1 (einstellbar) Leistungsfaktor cos phi 0,7 - 1 (empfohlen) Max.

  • Seite 168: Fronius Symo Gen24 10.0 / 10.0 Plus

    (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 10.0 / MPP-Spannungsbereich 278 - 800 V 10.0 Plus (bei Nennleistung)
  • Seite 169 Max. Anschlussleistung (P PV max 15000 Wp Gesamt 12500 Wp PV 1 7500 Wp PV 2 Max. verarbeitbare PV-Leistung Gesamt 10300 Wp PV 1 10300 Wp PV 2 6000 Wp Max. Eingangsspannung 1000 V bei 1000 W/m² / -10°C im Leerlauf Einspeisung Startspannung im Netz- 80 V betrieb...
  • Seite 170 Max. Spannung 531 V / 700 V * * nur mit geeigneter Abschalteinrich- tung zwischen Wechselrichter und Batterie im Fehlerfall Min. Spannung 160 V Max. Strom 22 A Max. Leistung 10000 W DC-Eingänge AC-Ein-/Ausgangsdaten Nominale Ausgangsleistung (P 10000 W Max. Ausgangsleistung 10000 W Nenn-Scheinleistung 10000 W...
  • Seite 171 Nominale Ausgangsleistung (pro Pha- 3680 W Nominale Ausgangsstrom (pro Phase) 16 A Nominale Netzspannung 3 ~ NPE 220 V / 380 V 3 ~ NPE 230 V / 400 V Nominale Frequenz für Full Backup 53 / 63 Hz Umschaltzeit <...

  • Seite 172: Erklärung Der Fußnoten

    Wired Shutdown (WSD) max. 28 Geräte / WSD-Kette max. Abstand zwischen 2 Geräten = 100 m Modbus RTU SunSpec (2x) RS485 2-Draht low: min. 0 V - max. 1.8 V Spannungspegel digitale Eingänge high: min. 4,5 V - max. 28,8 V Eingangsströme digitale Eingänge je nach Eingangsspannung;...

  • Seite 173: Integrierter Dc-Trenner

    Stromspitze beim Einschalten des Wechselrichters. Die Summe der nominalen Ausgangsleistung pro Phase darf die nominale Ausgangsleistung des Wechselrichters nicht überschreiten. Gültig für Fronius Symo GEN24 mit Batterieanbindung und Fronius Symo GEN24 Plus. Angegebene Werte sind Standard-Werte; je nach Anforderung und PV- Leistung sind diese Werte entsprechend anzupassen.

  • Seite 175: Schaltpläne

    Schaltpläne...

  • Seite 177: Notstromklemme - Pv Point (Op)

    Notstromklemme - PV Point (OP) Schaltplan...

  • Seite 178: Fronius Symo Gen24 Und Byd Battery-Box Premium Hv

    Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan...

  • Seite 179: Fronius Symo Gen24 Mit 2 Parallelgeschalteten Byd Battery-Box Premium Hv

    Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...

  • Seite 180: Fronius Symo Gen24 Mit 3 Parallelgeschalteten Byd Battery-Box Premium Hv

    Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...

  • Seite 181: Automatische Notstromumschaltung 3-Polige Doppelte Trennung - Z. B. Österreich

    Automatische Notstromumschaltung 3-polige doppelte Trennung - z. B. Österreich Schaltplan...

  • Seite 182: Automatische Notstromumschaltung 3-Polige Einfache Trennung - Z. B. Australien

    Automatische Notstromumschaltung 3-polige einfache Trennung - z. B. Australien Schaltplan...

  • Seite 183: Automatische Notstromumschaltung 3-Polige Doppelte Trennung Mit Ext. Na-Schutz

    Automatische Notstromumschaltung 3-polige doppelte Trennung mit ext. NA-Schutz Schaltplan...

  • Seite 184: Automatische Notstromumschaltung 4-Polige Doppelte Trennung - Z. B. Deutschland

    Automatische Notstromumschaltung 4-polige doppelte Trennung - z. B. Deutschland Schaltplan...

  • Seite 185: Automatische Notstromumschaltung 4-Polige Einfache Trennung - Z. B. Frankreich, Spanien

    Automatische Notstromumschaltung 4-polige einfache Trennung - z. B. Frankreich, Spanien Schaltplan...

  • Seite 186: Automatische Notstromumschaltung 4-Polige Doppelte Trennung Mit Ext. Na-Schutz - Z

    Automatische Notstromumschaltung 4-polige doppelte Trennung mit ext. NA-Schutz - z. B. Ita- lien Schaltplan...

  • Seite 187: Verdrahtungsplan - Überspannungs-Schutzeinrichtung Spd

    Verdrahtungsplan - Überspannungs-Schutzein- richtung SPD Schaltplan...

  • Seite 189: Abmessungen Des Wechselrichters

    Abmessungen des Wechselrichters...

  • Seite 191: Fronius Symo Gen24 6 -10 Kw

    Fronius Symo GEN24 6 -10 kW Fronius Symo GEN24 6 - 10 kW...

Diese Anleitung auch für:

Symo gen24 6.0.plusSymo gen24 8.0Symo gen24 8.0 plusSymo gen24 10.0Symo gen24 10.0 plus

Inhaltsverzeichnis
