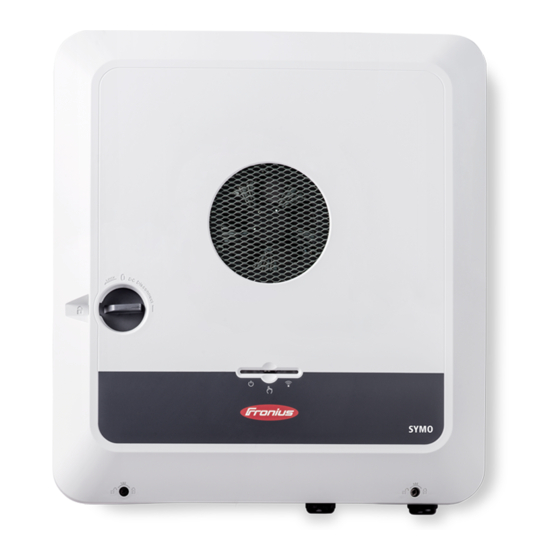

Fronius SYMO GEN24 PLUS Serie Kurzanleitung Zur Inbetriebnahme
Vorschau ausblenden
Andere Handbücher für SYMO GEN24 PLUS Serie:
- Schnellstartanleitung (2 Seiten) ,
- Bedienungsanleitung (144 Seiten) ,
- Konfigurationsanleitung (10 Seiten)
Verwandte Anleitungen für Fronius SYMO GEN24 PLUS Serie
Inhaltszusammenfassung für Fronius SYMO GEN24 PLUS Serie
- Seite 1 KURZANLEITUNG ZUR INBETRIEBNAHME DER NOTSTROMFUNKTION BEI SYMO GEN24 PLUS SERIE (FULL BACKUP) Version 1 vom 12.06.2020...
- Seite 2 Version 01 06/2020 BU SE Fronius behält sich alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vor. Kein Teil des Werkes darf in irgendeiner Form ohne schriftliche Genehmigung von Fronius reproduziert oder unter Verwendung elektrischer Systeme gespeichert, verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 3 INHALTSVERZEICHNIS Allgemeine Informationen zum Fronius Symo GEN24 ..............4 Prinzipschaltplan und Funktionsweise ..................5,6 Installation ............................7 Inbetriebnahme ..........................8 In dieser Kurzanleitung werden die wesentlichen Schritte zur Aktivierung bzw. Inbetriebnahme der Notstrom-Funktion mit dem GEN24 Plus Wechselrichter und der BYD Battery box Premium HVS-...
-
Seite 4: Allgemeine Informationen Für Den Notstrom-Betrieb
1. ALLGEMEINE INFORMATIONEN FÜR DEN NOTSTROM-BETRIEB Die Geräte der Wechselrichterserie Fronius Symo GEN24 Plus bieten die Möglichkeit den gesamten Haushalt bei einem Netzausfall weiter mit Energie zu versorgen. Grundvoraussetzungen zur Nutzung der Notstromfunktion sind eine angeschlossene Batterie, ein Fronius Smart Meter sowie die Realisierung einer Notstromumschaltung. -
Seite 5: Prinzipschaltplan Und Funktionsweise
2. PRINZIPSCHALTPLAN UND FUNKTIONSWEISE Unten sehen Sie den Prinzip-Schaltplan zur Notstromumschaltung (Full Backup). Die entsprechende Ausführung bzw. Verschaltung für Ihre Anlage ist immer mit Ihrem lokalen Netzbetreiber abzustimmen. 2.1. FUNKTIONSPRINZIP DER NOTSTROMFUNKTION Loads NETZPARALLELBETRIEB Utility Meter Backup Loads MEN-Link Symo Gen24 IO 0... - Seite 6 Netzparallelbetrieb sind beiden Netzumschaltschütze aktiv versorgen Haushaltsverbraucher und den Wechselrichter vom Netz. Durch die Spule von Notstrom-Steuerrelais K3 fließ kein Strom. Somit ist der Arbeitskontakt von K3 (Öffner) geschlossen. Somit fließt durch die Spulen der beiden Schütze K1 und K2 Strom und deren Arbeitskontakte (Schließer) sind geschlossen.
-
Seite 7: Verkabelung Gen24 Zum Verteiler- Umschaltung
Steuerkabel (zBsp. CAT 5 Kabel 8x0,5mm2) Als Schnittstelle für die digitalen I/Os wird der in der Mitte (unter dem Lüfter) befindliche 16 polige Stecker verwendet. (Pinbelegung siehe Bild 3). Der Fronius Smart Meter wird an dem Stecker links daneben angeschlossen (M0+,M0-, GND). Setzen der Abschlusswiderstände an beiden Enden der Modbus Kommunikation. -
Seite 8: Standard Inbetriebnahme Mit Laptop
4. INBETRIEBNAHME GEN24 NOTSTROMFUNKTION 4.1. Inbetriebnahme mit Fronius Start APP Fronius Solar.start App herunterladen Wechselrichtertyp Fronius GEN24 auswählen – Produkt einrichten Verbindung zum Wechselrichter herstellen – siehe Bild Inbetriebnahmeassistenten folgen – Netzwerk – Produkt einrichten Im Menüpunkt Produkt wird dann unter dem Punkt Funktionen das Full Backup aktiviert.
