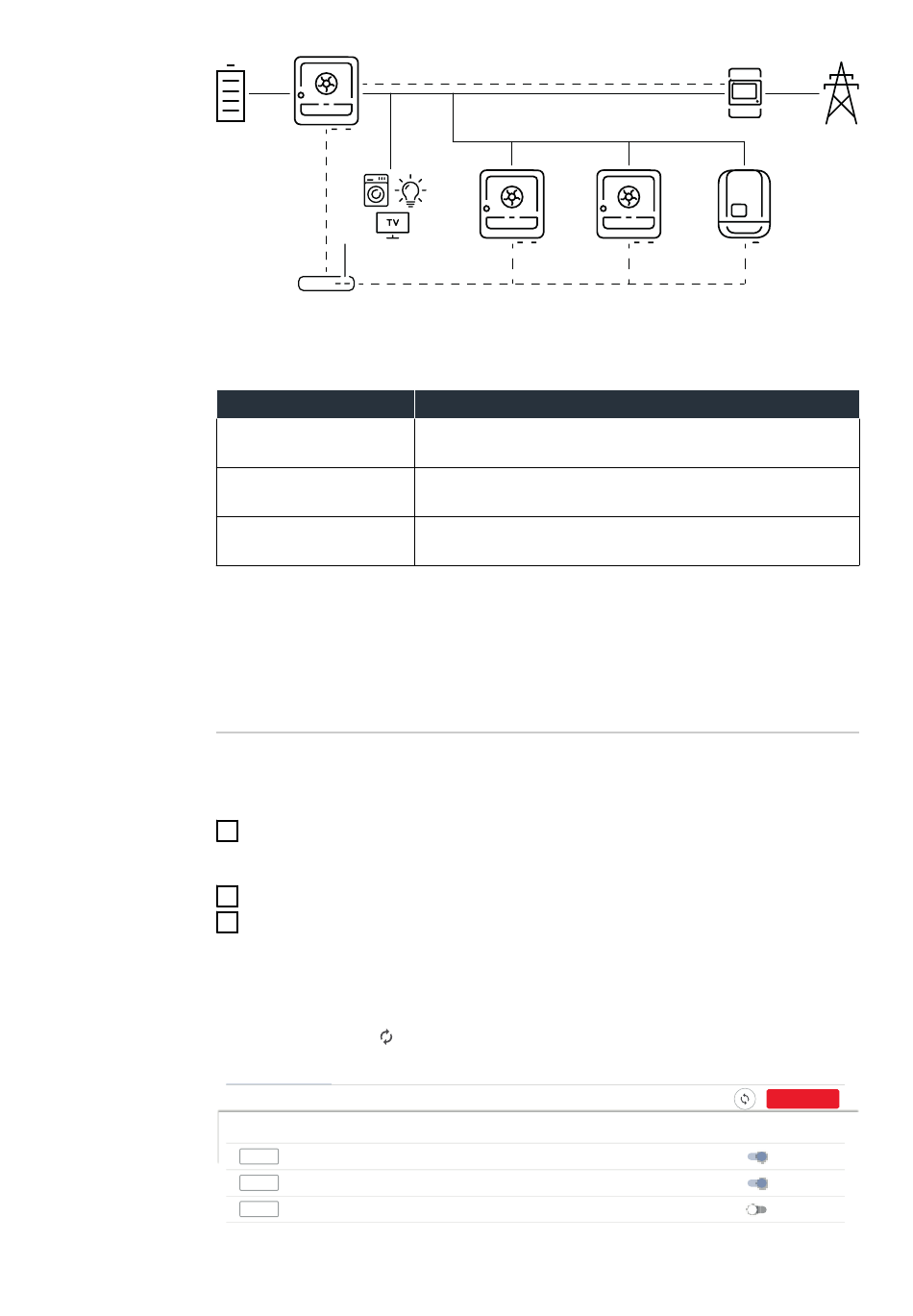

Beispiel Anschluss-Schema dynamische Einspeisebegrenzung mit mehreren Wechselrichtern
Die dynamische Einspeisebegrenzung ist bei folgenden Geräte-Kombinationen
verfügbar:
Primärgerät
Fronius GEN24
Fronius Verto
Fronius Tauro
* An jedem Fronius SnapINverter mit Fronius Datamanager 2.0 können bis zu 4 weitere Fronius Sna-
pINverter angeschlossen werden.
Primärzähler
Der Fronius Smart Meter fungiert als einziger Primärzähler und ist direkt mit
dem Primärgerät verbunden. Der Smart Meter misst die gesamte Ausgangsleis-
tung aller Wechselrichter ins Netz und übermittelt diese Informationen über
Modbus an das Primärgerät.
Primärgerät
Die Konfiguration der Einspeisebegrenzung erfolgt auf der Benutzeroberfläche
des Wechselrichters:
Im Menübereich Sicherheits- und Netzanforderungen > Einspeisebegren-
1
zung die Funktion Leistungsbegrenzung aktivieren und Limit Gesamtleis-
tung auswählen.
Länderspezifische Einstellungen vornehmen.
2
Im Menübereich Sicherheits- und Netzanforderungen > Einspeisebegren-
3
zung die Funktion Mehrere Wechselrichter limitieren (nur Soft Limit) akti-
vieren.
Das Primärgerät durchsucht automatisch das Netzwerk nach verfügbaren Se-
kundärgeräten. Eine Auflistung der gefundenen Wechselrichter wird angezeigt.
Den Refresh-Button
DETECTED INVERTERS ADDITIONAL INVERTERS
Status Name
jf-rop
INACTIVE
INACTIVE Symo-Gen24-12SC7
INACTIVE
pilot2v-haas1
Sekundärgeräte
Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius
SnapINverter mit Fronius Datamanager 2.0*
Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius
SnapINverter mit Fronius Datamanager 2.0*
Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius
SnapINverter mit Fronius Datamanager 2.0*
klicken, um die Suche erneut durchzuführen.
Device Type Serial Number
S10RW 33302856
S12RW 34590379
V30RW 45454545
26 Inverters were found
Hostname Ip Address Use Inverter
jf-rop.local 10.5.48.141
Symo-Gen24-12-SC7.|... 10.5.48.29
pilot2v-haas1.local 10.5.48.165
Use all Inverters
