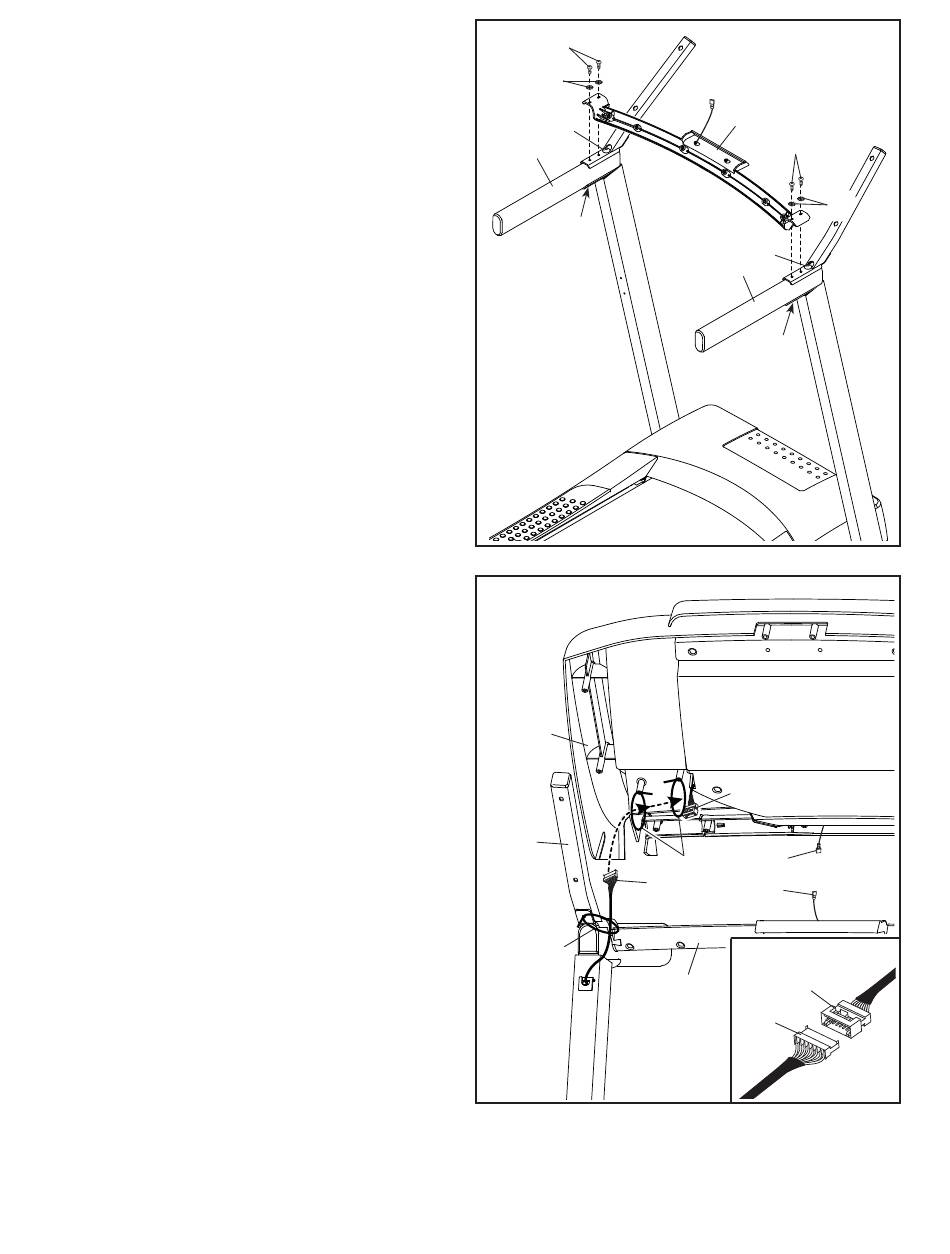

6. WICHTIG: Um ein Beschädigen der Pulsquer-
stange (97) zu vermeiden, benutzen Sie keine
Elektrowerkzeuge und ziehen Sie die M4,2 x
19mm Schrauben (3) nicht zu fest an.
Richten Sie die Pulsquerstange (97) wie abgebil-
det aus. Befestigen Sie die Pulsquerstange mit
vier M4,2 x 19mm Schrauben (3) und vier M4,2
Zahnscheiben (83) an der linken und rechten
Haltestange (69, 86). Drehen Sie alle vier
Schrauben zunächst lose ein, dann ziehen
Sie diese fest.
Dann ziehen Sie die zwei 3/8" x 2 3/4" Schrau-
ben (1) und die zwei 5/16" x 3/4" Schrauben
(4) fest an.
7. Mithilfe einer zweiten Person halten Sie die
Computereinheit (B) an die rechte Haltestange
(86) (nur eine Seite ist abgebildet).
Schieben Sie das Pfostenkabel (71) durch die
drei geschlungenen Kabelbinder (75) unter der
Computereinheit.
Als Nächstes verbinden Sie den Erdungsdraht
(D) und den Computer-Erdungsdraht (98),
der sich an der Pulsquerstange (97) befi ndet,
miteinander.
Siehe die eingesetzte Abbildung. Verbinden
Sie das Pfostenkabel (71) und das Computerka-
bel (E) miteinander. Die Steckverbinder soll-
ten ohne Probleme ineinander passen und
einrasten. Sollte das nicht der Fall sein, drehen
Sie einen der Steckverbinder um und versuchen
es noch einmal. FALLS SIE DIE STECKVER-
BINDER NICHT RICHTIG VERBINDEN, KANN
DER TRAININGSCOMPUTER BESCHÄ-
DIGT WERDEN, WENN SIE DEN STROM
EINSCHALTEN.
6
3
83
1
69
4
7
B
86
71
75
9
97
3
83
1
86
4
E
D
75
98
97
E
71
