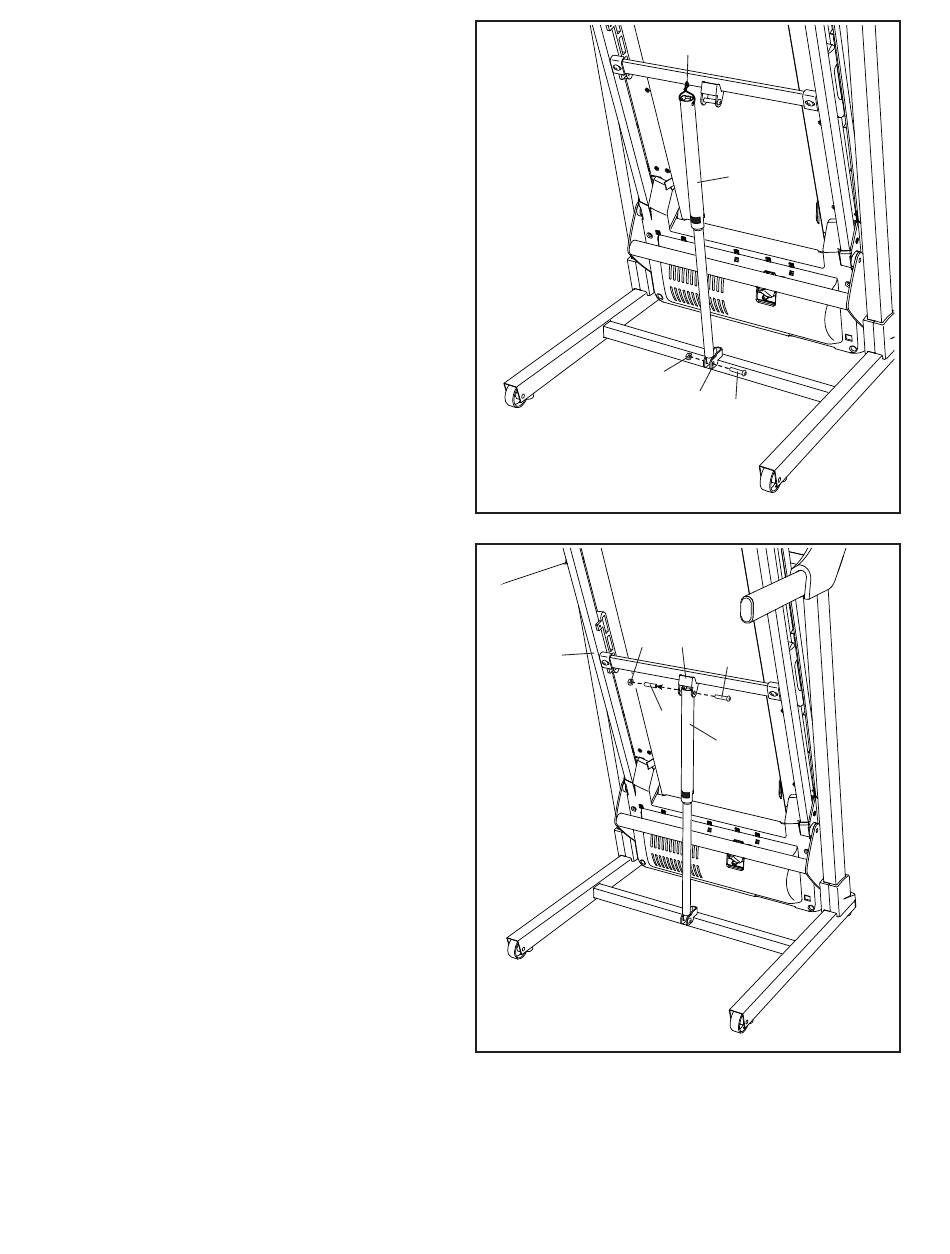

10. Entfernen Sie die M8 Mutter (39) und den M8 x
35mm Bolzen (7) von der Halterung an der Basis
(36).
Als Nächstes richten Sie die Lagerungssperre
(42) wie abgebildet aus.
Befestigen Sie das untere Ende der Lagerungs-
sperre (42) mit dem M8 x 35mm Bolzen (7) und
der M8 Mutter (39) an der Halterung der Basis
(36).
Dann richten Sie die Lagerungssperre (42) zu
einer vertikalen Lage auf und entfernen das
Band.
11. Entfernen Sie die M8 Mutter (39) und den M8
x 52mm Bolzen (28) von der Halterung an der
Verriegelungsquerstange (34).
Richten Sie das obere Ende der Lagerungs-
sperre (42) mit der Halterung an der Verriege-
lungsquerstange (34) gleich aus und schieben
Sie den M8 x 52mm Bolzen (28) durch die
Halterung und die Lagerungssperre durch.
Dadurch wird ein Abstandhalter (H) aus der
Lagerungssperre hinausgeschoben. Werfen
Sie den Abstandhalter weg.
Als Nächstes ziehen Sie die M8 Mutter (39) am
M8 x 52mm Bolzen (28) fest. Ziehen Sie die
Mutter nicht zu fest an. Die Lagerungssperre
(42) muss drehbar bleiben.
Dann lassen Sie den Rahmen (50) herunter
(siehe DAS LAUFBANDGERÄT ZUR VERWEN-
DUNG HERUNTERLASSEN auf Seite 21).
10
11
39
50
11
Band
42
39
36
7
34
28
H
42
