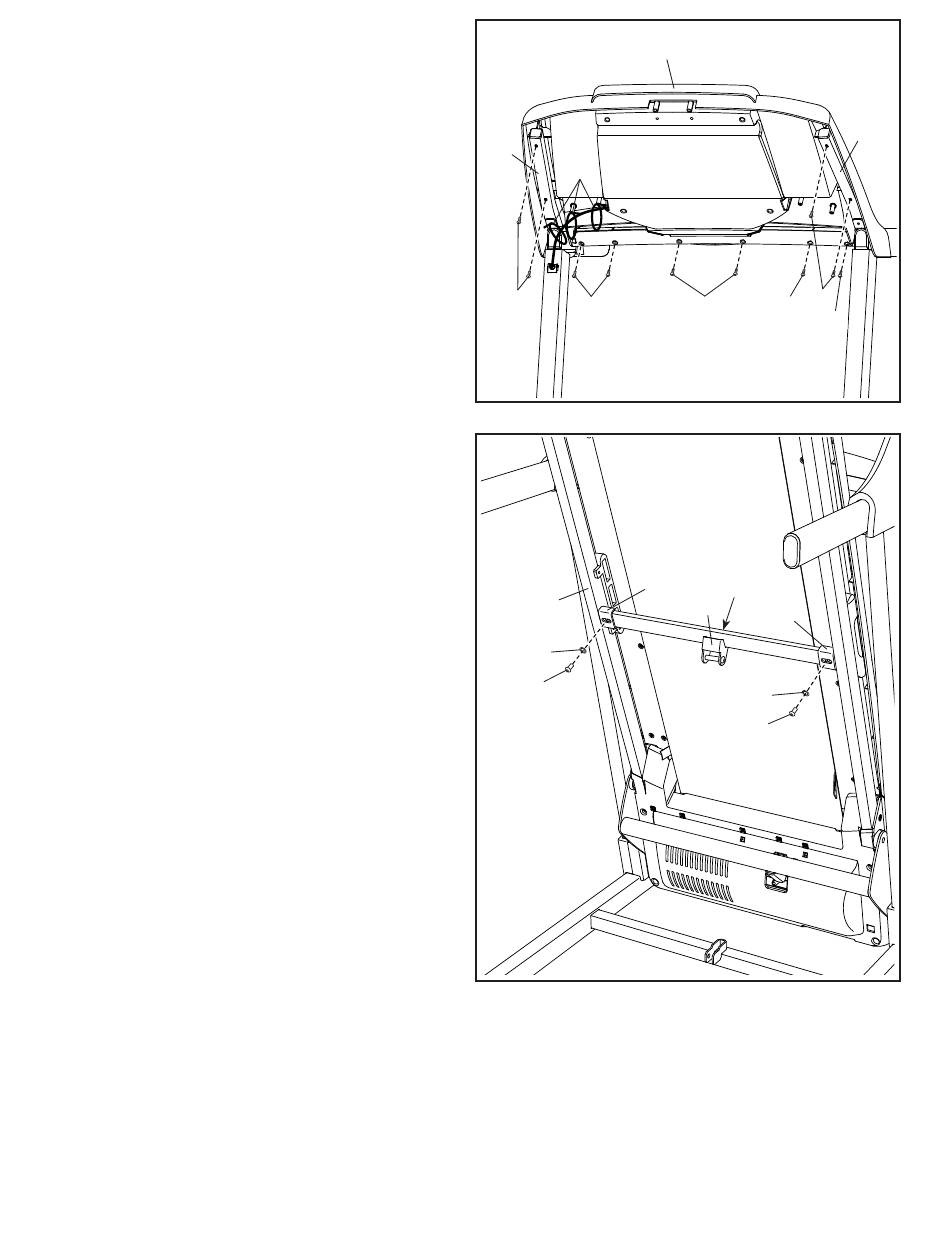

8. Befestigen Sie die Computereinheit (B) mit vier
M4,2 x 19mm Schrauben (3) und sechs M4,2 x
15mm Schrauben (79). Drehen Sie alle zehn
Schrauben zunächst lose ein, dann ziehen
Sie diese fest. Achten Sie darauf, dass Sie
die Schrauben nicht überdrehen und keine
Kabel einklemmen.
Als Nächstes schieben Sie die Kabel in die
Computereinheit (B) ein. Dann ziehen Sie die
drei Kabelbinder (75) um die Kabel zu und
schneiden Sie die Enden der Kabelbinder ab.
9. Finden Sie die Verriegelungsquerstange
(34). Entfernen Sie die zwei 5/16" x 3/4"
Querstangenschrauben (85) von der Ver-
riegelungsquerstange. Bewahren Sie die
Schrauben auf.
Heben Sie den Rahmen (50) in die aufrechte
Position. WICHTIG: Lassen Sie eine zweite
Person den Rahmen halten, bis Schritt 11
vollendet ist.
Richten Sie die Verriegelungsquerstange (34)
so aus, wie abgebildet. Achten Sie darauf,
dass der Aufkleber (F) mit der Aufschrift
„This side toward belt" (diese Seite zum
Laufband) dem Laufbandgerät zugewandt
ist. Befestigen Sie die Verriegelungsquerstange
an den Halterungen (G), die sich am Rahmen
(50) befi nden, mit den zwei 5/16" x 3/4"
Querstangenschrauben (85) und zwei 5/16"
Zahnscheiben (27).
8
86
75
3
79
9
50
27
85
10
B
3
79
79
79
G
F
34
G
27
85
69
