4.3

Abmessungen

�

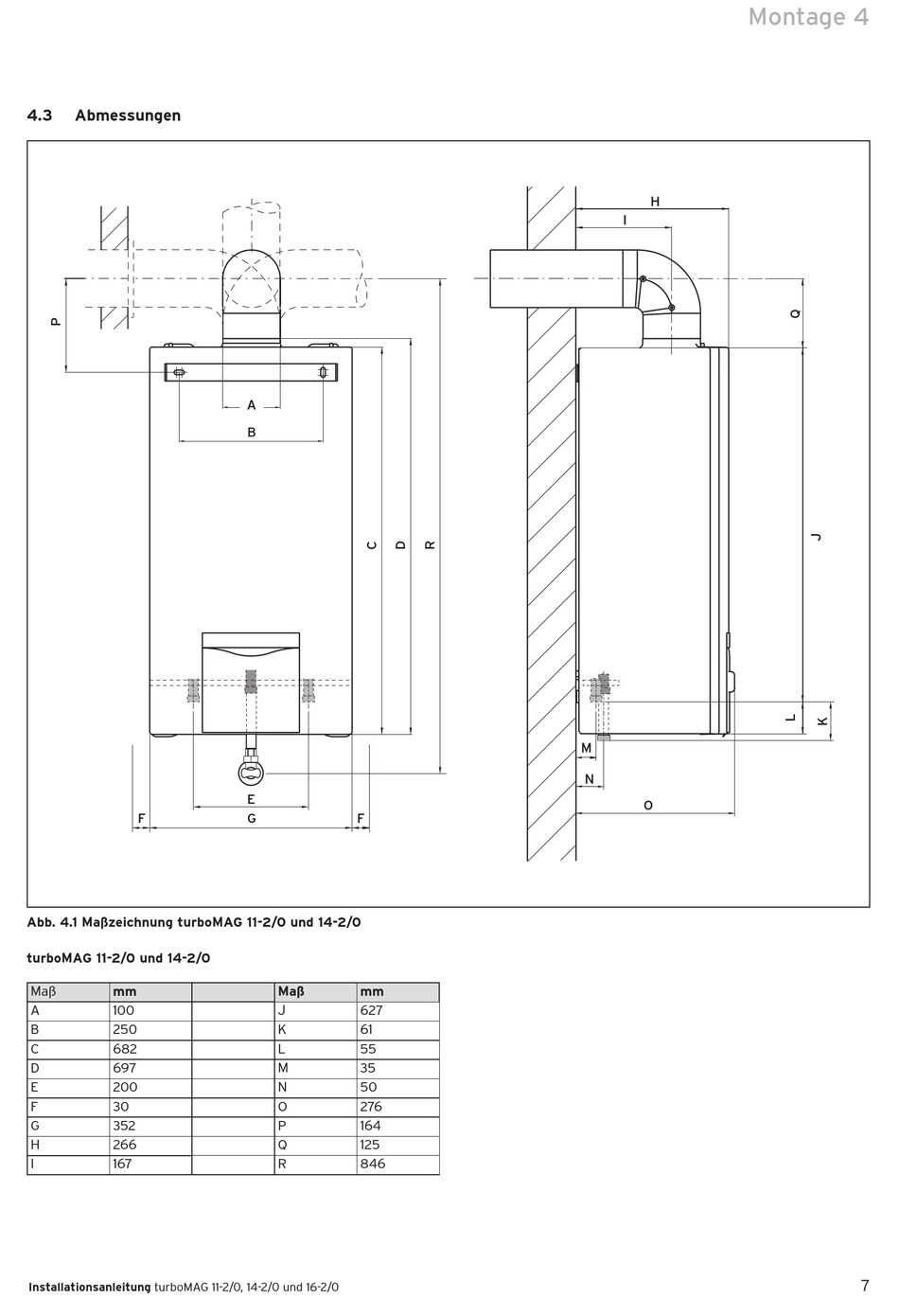

Abb. 4.1 Maßzeichnung turboMAG 11-2/0 und 14-2/0
turboMAG 11-2/0 und 14-2/0
Maß mm
A 100
B 250
C 682
D 697
E 200
F 30
G 352
H 266
I 167
Installationsanleitung turboMAG 11-2/0, 14-2/0 und 16-2/0
�
�
�
�� �
Maß mm
J 627
K 61
L 55
M 35
N 50
O 276
P 164
Q 125
R 846
Montage 4
�
�
�
�
�
7
