ehb SMARTrmc

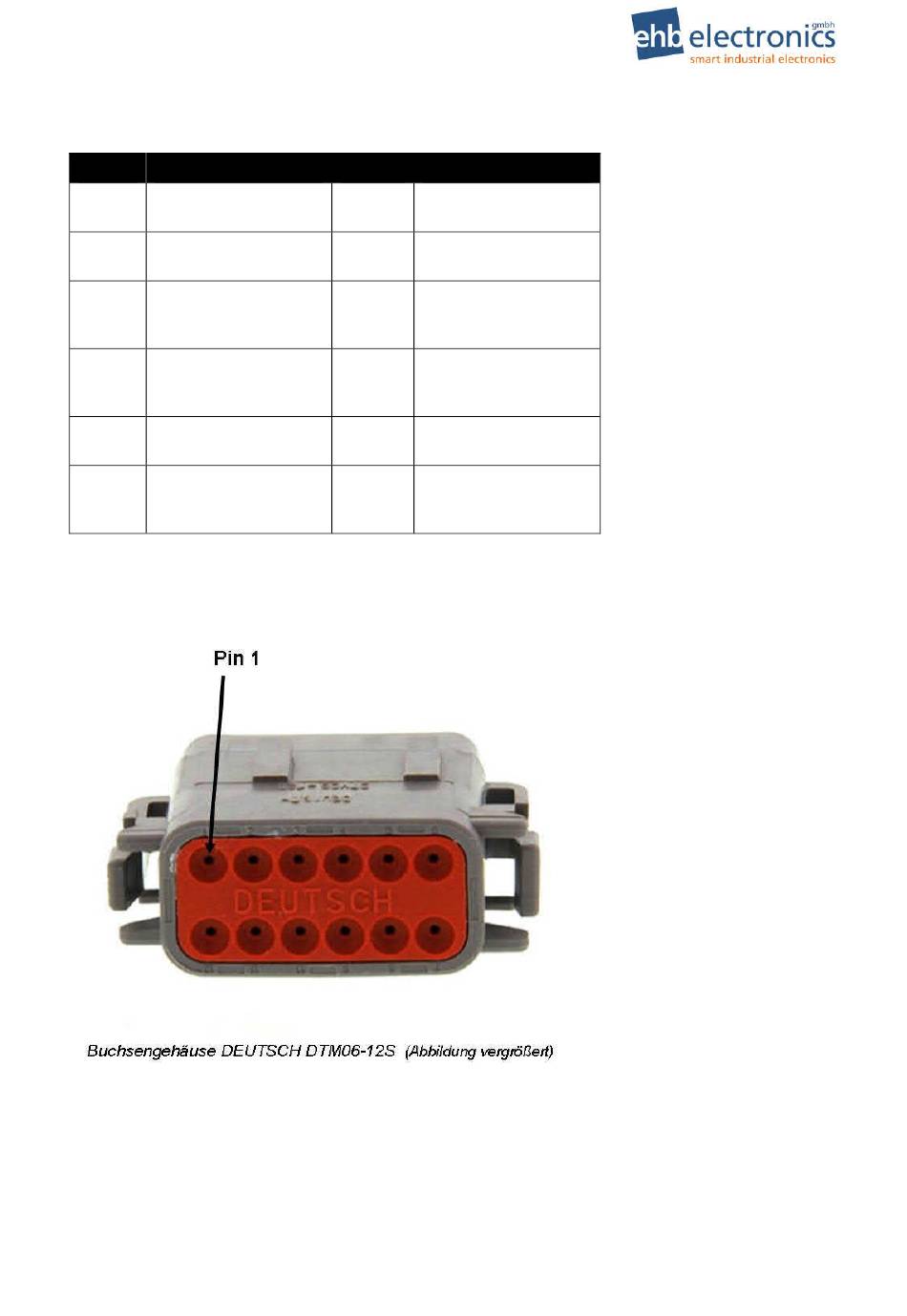

4. Anschlussplan
Pin Nr.
Signal
1
Strom
2
CAN H
3
Masse 3
4
Seriell 2 RCV
oder RS485 A
oder J1708 (+)
5
Seriell 3 RCV
oder RS485 A
6
Anwendereingang 1 /
Wecken /
Zurücksetzen
©
ehb Irrtum vorbehalten
Betriebsanleitung
Pin Nr.
Signal
7
Anwendereingang 2,
analog
8
Seriell 3 XMT
oder RS485 B
9
Seriell 2 XMT
oder RS485 B
oder J1708 (-)
10
Masse 2
11
CAN
12
Masse 1
Vers. 1.0
21/23
