2.4 Gehäuseverdrahtung
Das ehb SMARTrmc besitzt einen 12-poligen Anschluss für die folgenden Signale:
Pin Nr.
Signal
1
Plus
2
CAN High
3
Masse 3
4
Seriell 2 RCV oder RS485 A
oder J1708 (+)
5
Seriell 3 RCV oder RS485 A
6
Anwendereingang 1 / We-
cken / Zurücksetzen
Ein Deutsch DTM06-12S ist als Gegenstecker zu verwenden.
Das ehb SMARTrmc arbeitet mit 8-32 VDC.
2.5 Sicherung
Das ehb SMARTrmc hat eine Littelfuse 4A Mini-Flachsicherung p/n 0297004.WXNV.

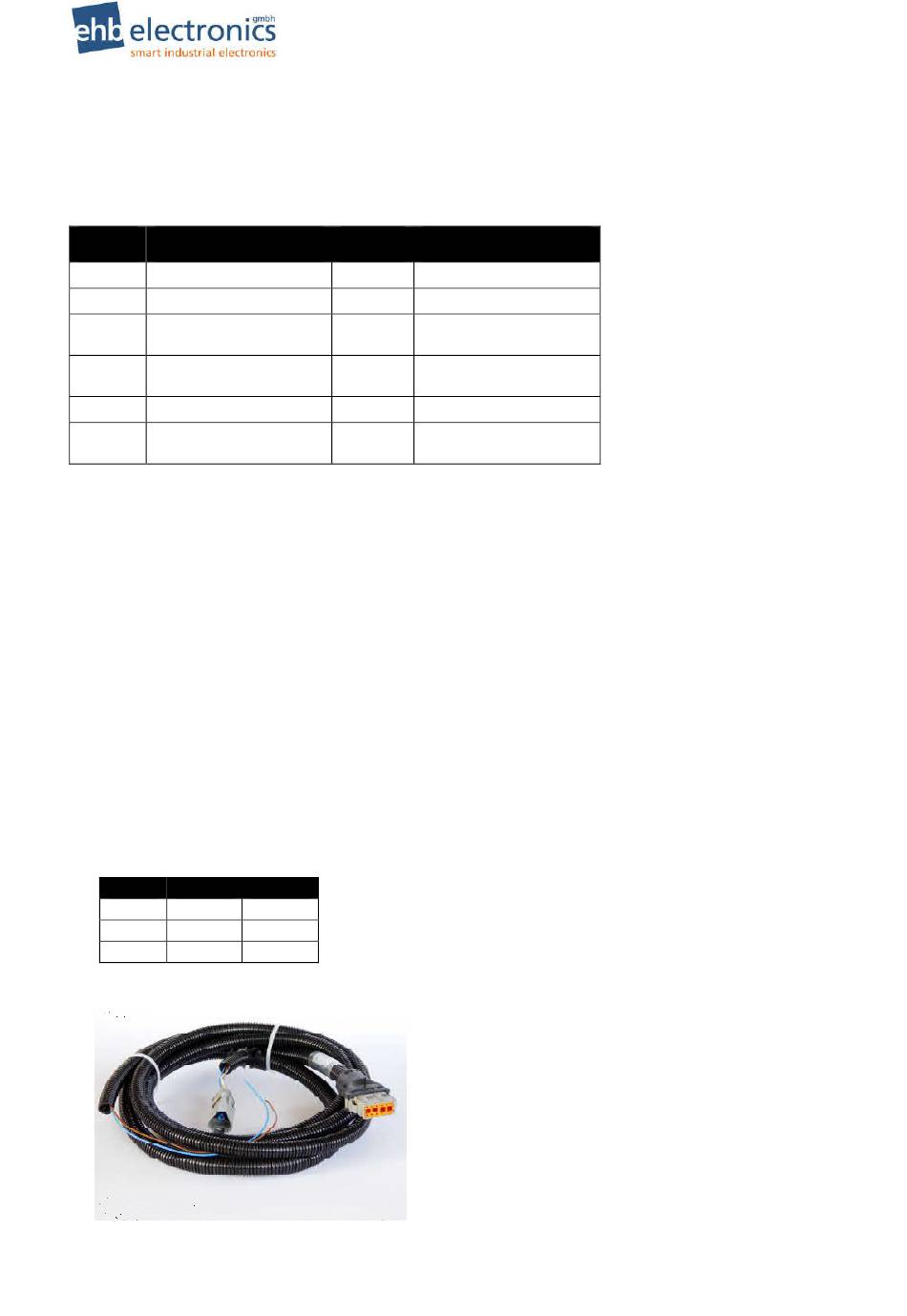

2.6 Kabelbaum für ehb SMARTrmc
Optional ist der Kabelbaum mit der Artikelnummer ehb2350 erhältlich.
Der Kabelbaum ist speziell für die Verbindung des ehb SMARTrmc mit dem CANbus entwickelt.
Der Kontakt erfolgt über eine DEUTSCH Steckverbindung DT043P. Zum Anschließen der
Spannungsversorgung (Batterie) verfügt der Kabelbaum über offene Leitungsenden.
Die Kabelbaumlänge beträgt 3m.
Pin
Farbe
A
weiß
B
braun
C
blau
14/23
Betriebsanleitung
Pin Nr.
7
8
9
10
11
12
Signal
CAN H
CAN L
Masse
Kabelbaum für ehb SMARTrmc, Art.-Nr. ehb2350
Vers. 1.0
Signal
Anwendereingang 2, analog
Seriell 3 XMT oder RS485 B
Seriell 2 XMT oder RS485 B
oder J1708 (-)
Masse 2
CAN Low
Masse 1
ehb SMARTrmc
©
ehb Irrtum vorbehalten
