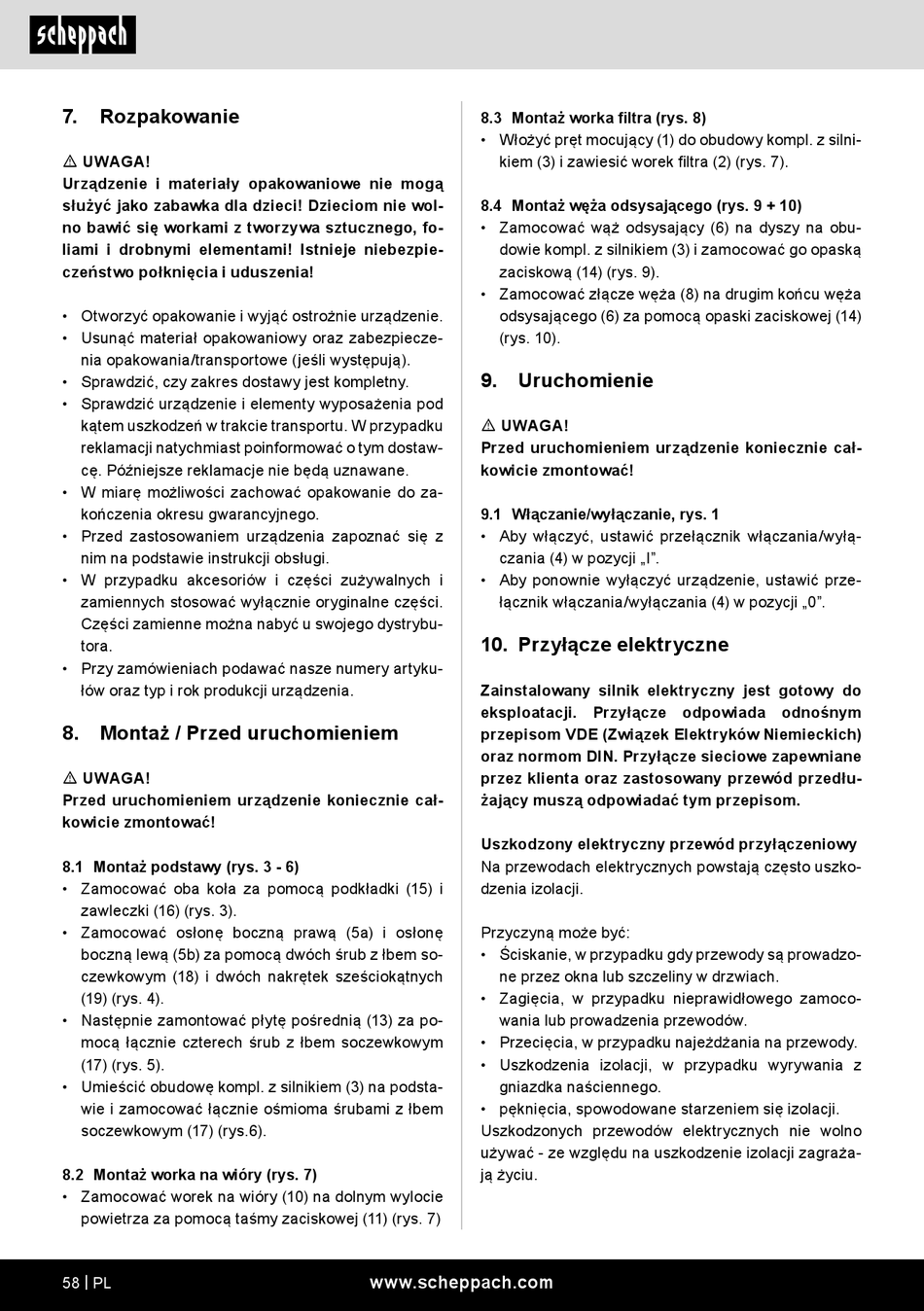

7. Rozpakowanie
m UWAGA!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
8. Montaż / Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
8.1 Montaż podstawy (rys. 3 - 6)
• Zamocować oba koła za pomocą podkładki (15) i
zawleczki (16) (rys. 3).
• Zamocować osłonę boczną prawą (5a) i osłonę
boczną lewą (5b) za pomocą dwóch śrub z łbem so-
czewkowym (18) i dwóch nakrętek sześciokątnych
(19) (rys. 4).
• Następnie zamontować płytę pośrednią (13) za po-
mocą łącznie czterech śrub z łbem soczewkowym
(17) (rys. 5).
• Umieścić obudowę kompl. z silnikiem (3) na podsta-
wie i zamocować łącznie ośmioma śrubami z łbem
soczewkowym (17) (rys.6).
8.2 Montaż worka na wióry (rys. 7)
• Zamocować worek na wióry (10) na dolnym wylocie
powietrza za pomocą taśmy zaciskowej (11) (rys. 7)
58 | PL
8.3 Montaż worka filtra (rys. 8)
• Włożyć pręt mocujący (1) do obudowy kompl. z silni-
kiem (3) i zawiesić worek filtra (2) (rys. 7).
8.4 Montaż węża odsysającego (rys. 9 + 10)
• Zamocować wąż odsysający (6) na dyszy na obu-
dowie kompl. z silnikiem (3) i zamocować go opaską
zaciskową (14) (rys. 9).
• Zamocować złącze węża (8) na drugim końcu węża
odsysającego (6) za pomocą opaski zaciskowej (14)
(rys. 10).
9. Uruchomienie
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
9.1 Włączanie/wyłączanie, rys. 1
• Aby włączyć, ustawić przełącznik włączania/wyłą-
czania (4) w pozycji „I".
• Aby ponownie wyłączyć urządzenie, ustawić prze-
łącznik włączania/wyłączania (4) w pozycji „0".
10. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada odnośnym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Przyłącze sieciowe zapewniane
przez klienta oraz zastosowany przewód przedłu-
żający muszą odpowiadać tym przepisom.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagraża-
ją życiu.
