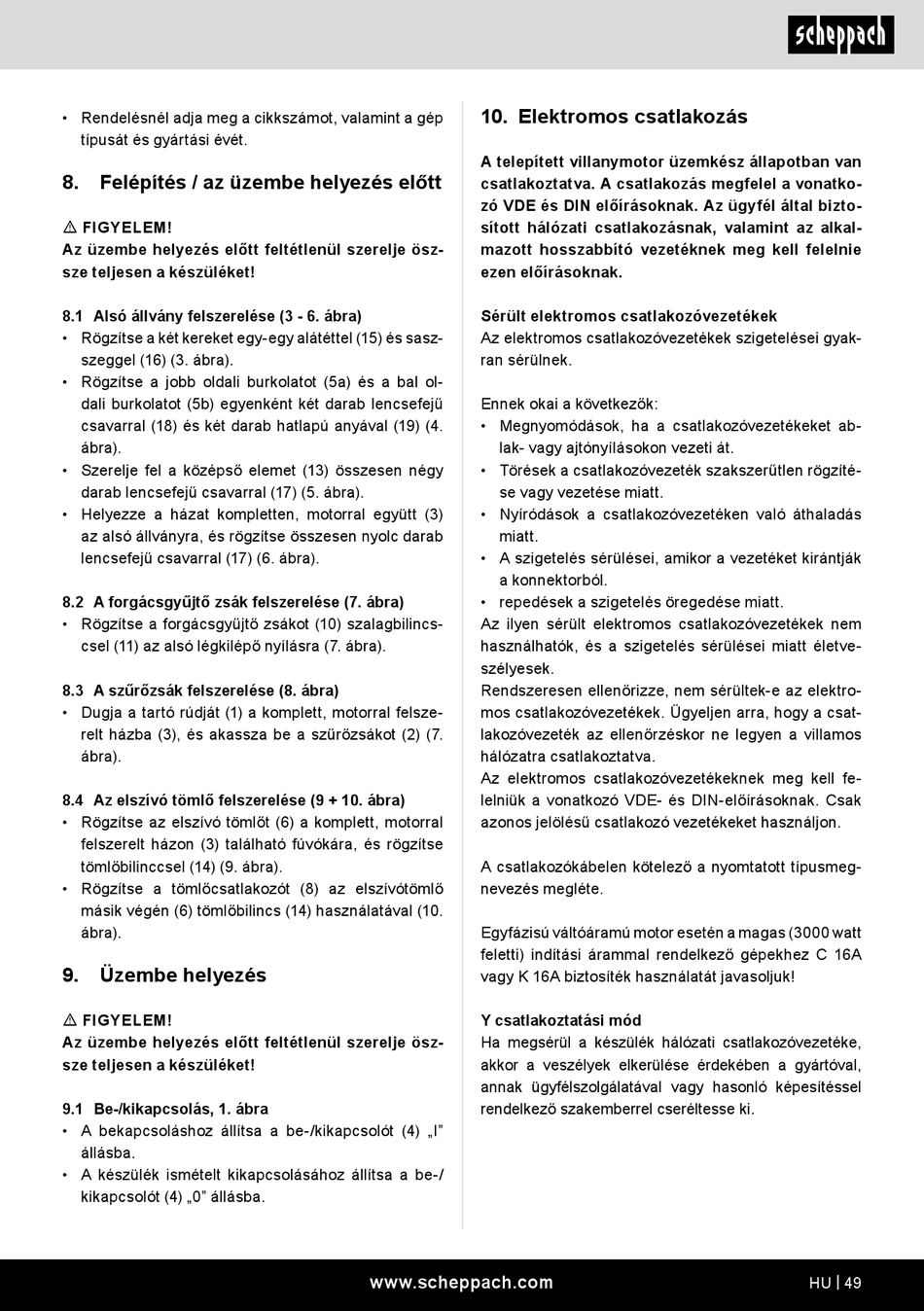

Scheppach DC500 Originalbetriebsanleitung Seite 49

• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
8. Felépítés / az üzembe helyezés előtt
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
8.1 Alsó állvány felszerelése (3 - 6. ábra)
• Rögzítse a két kereket egy-egy alátéttel (15) és sasz-
szeggel (16) (3. ábra).
• Rögzítse a jobb oldali burkolatot (5a) és a bal ol-
dali burkolatot (5b) egyenként két darab lencsefejű
csavarral (18) és két darab hatlapú anyával (19) (4.
ábra).
• Szerelje fel a középső elemet (13) összesen négy
darab lencsefejű csavarral (17) (5. ábra).
• Helyezze a házat kompletten, motorral együtt (3)
az alsó állványra, és rögzítse összesen nyolc darab
lencsefejű csavarral (17) (6. ábra).
8.2 A forgácsgyűjtő zsák felszerelése (7. ábra)
• Rögzítse a forgácsgyűjtő zsákot (10) szalagbilincs-
csel (11) az alsó légkilépő nyílásra (7. ábra).
8.3 A szűrőzsák felszerelése (8. ábra)
• Dugja a tartó rúdját (1) a komplett, motorral felsze-
relt házba (3), és akassza be a szűrőzsákot (2) (7.
ábra).
8.4 Az elszívó tömlő felszerelése (9 + 10. ábra)
• Rögzítse az elszívó tömlőt (6) a komplett, motorral
felszerelt házon (3) található fúvókára, és rögzítse
tömlőbilinccsel (14) (9. ábra).
• Rögzítse a tömlőcsatlakozót (8) az elszívótömlő
másik végén (6) tömlőbilincs (14) használatával (10.
ábra).
9. Üzembe helyezés
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
9.1 Be-/kikapcsolás, 1. ábra
• A bekapcsoláshoz állítsa a be-/kikapcsolót (4) „I"
állásba.
• A készülék ismételt kikapcsolásához állítsa a be-/
kikapcsolót (4) „0" állásba.
10. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van
csatlakoztatva. A csatlakozás megfelel a vonatko-
zó VDE és DIN előírásoknak. Az ügyfél által bizto-
sított hálózati csatlakozásnak, valamint az alkal-
mazott hosszabbító vezetéknek meg kell felelnie
ezen előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyak-
ran sérülnek.
Ennek okai a következők:
• Megnyomódások, ha a csatlakozóvezetékeket ab-
lak- vagy ajtónyílásokon vezeti át.
• Törések a csatlakozóvezeték szakszerűtlen rögzíté-
se vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás
miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják
a konnektorból.
• repedések a szigetelés öregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem
használhatók, és a szigetelés sérülései miatt életve-
szélyesek.
Rendszeresen ellenőrizze, nem sérültek-e az elektro-
mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat-
lakozóvezeték az ellenőrzéskor ne legyen a villamos
hálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell fe-
lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak
azonos jelölésű csatlakozó vezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmeg-
nevezés megléte.
Egyfázisú váltóáramú motor esetén a magas (3000 watt
feletti) indítási árammal rendelkező gépekhez C 16A
vagy K 16A biztosíték használatát javasoljuk!
Y csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke,
akkor a veszélyek elkerülése érdekében a gyártóval,
annak ügyfélszolgálatával vagy hasonló képesítéssel
rendelkező szakemberrel cseréltesse ki.
