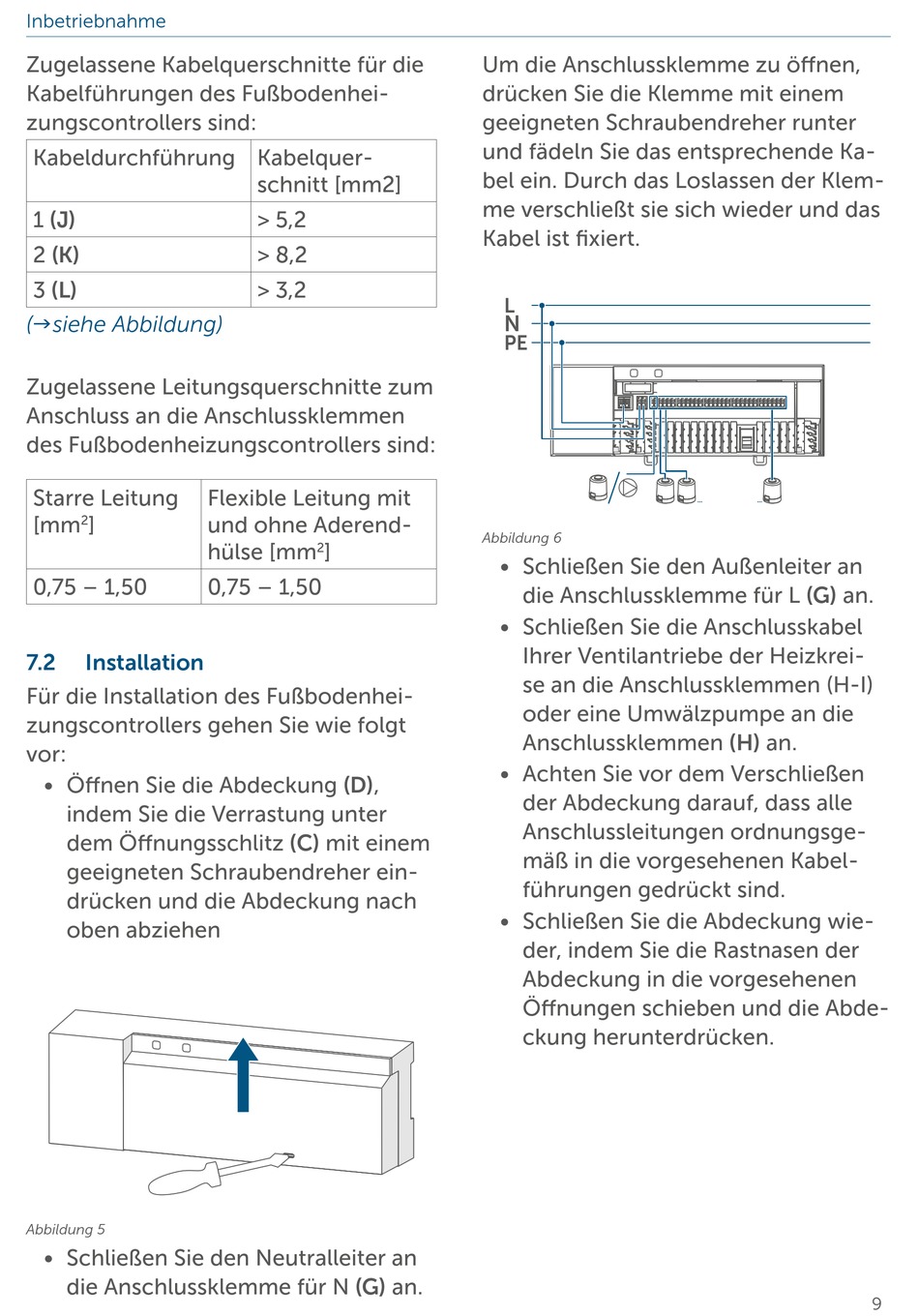

HomeMatic IP HmIP-FAL230-C10 Installations- Und Bdienungsanleitung Seite 9

Inbetriebnahme
Zugelassene Kabelquerschnitte für die
Kabelführungen des Fußbodenhei-
zungscontrollers sind:
Kabeldurchführung Kabelquer-
1 (J)
2 (K)
3 (L)
(siehe Abbildung)
Zugelassene Leitungsquerschnitte zum
Anschluss an die Anschlussklemmen
des Fußbodenheizungscontrollers sind:
Starre Leitung
[mm ]
2
0,75 – 1,50
7.2 Installation
Für die Installation des Fußbodenhei-
zungscontrollers gehen Sie wie folgt
vor:
• Öffnen Sie die Abdeckung (D),
indem Sie die Verrastung unter
dem Öffnungsschlitz (C) mit einem
geeigneten Schraubendreher ein-
drücken und die Abdeckung nach
oben abziehen
Abbildung 5
• Schließen Sie den Neutralleiter an
die Anschlussklemme für N (G) an.
schnitt [mm2]
> 5,2
> 8,2
> 3,2
Flexible Leitung mit
und ohne Aderend-
hülse [mm ]
2
0,75 – 1,50
Um die Anschlussklemme zu öffnen,
drücken Sie die Klemme mit einem
geeigneten Schraubendreher runter
und fädeln Sie das entsprechende Ka-
bel ein. Durch das Loslassen der Klem-
me verschließt sie sich wieder und das
Kabel ist fixiert.
L
N
PE
Abbildung 6
• Schließen Sie den Außenleiter an
die Anschlussklemme für L (G) an.
• Schließen Sie die Anschlusskabel
Ihrer Ventilantriebe der Heizkrei-
se an die Anschlussklemmen (H-I)
oder eine Umwälzpumpe an die
Anschlussklemmen (H) an.
• Achten Sie vor dem Verschließen
der Abdeckung darauf, dass alle
Anschlussleitungen ordnungsge-
mäß in die vorgesehenen Kabel-
führungen gedrückt sind.
• Schließen Sie die Abdeckung wie-
der, indem Sie die Rastnasen der
Abdeckung in die vorgesehenen
Öffnungen schieben und die Abde-
ckung herunterdrücken.
... ...
