Allgemeine Systeminformationen

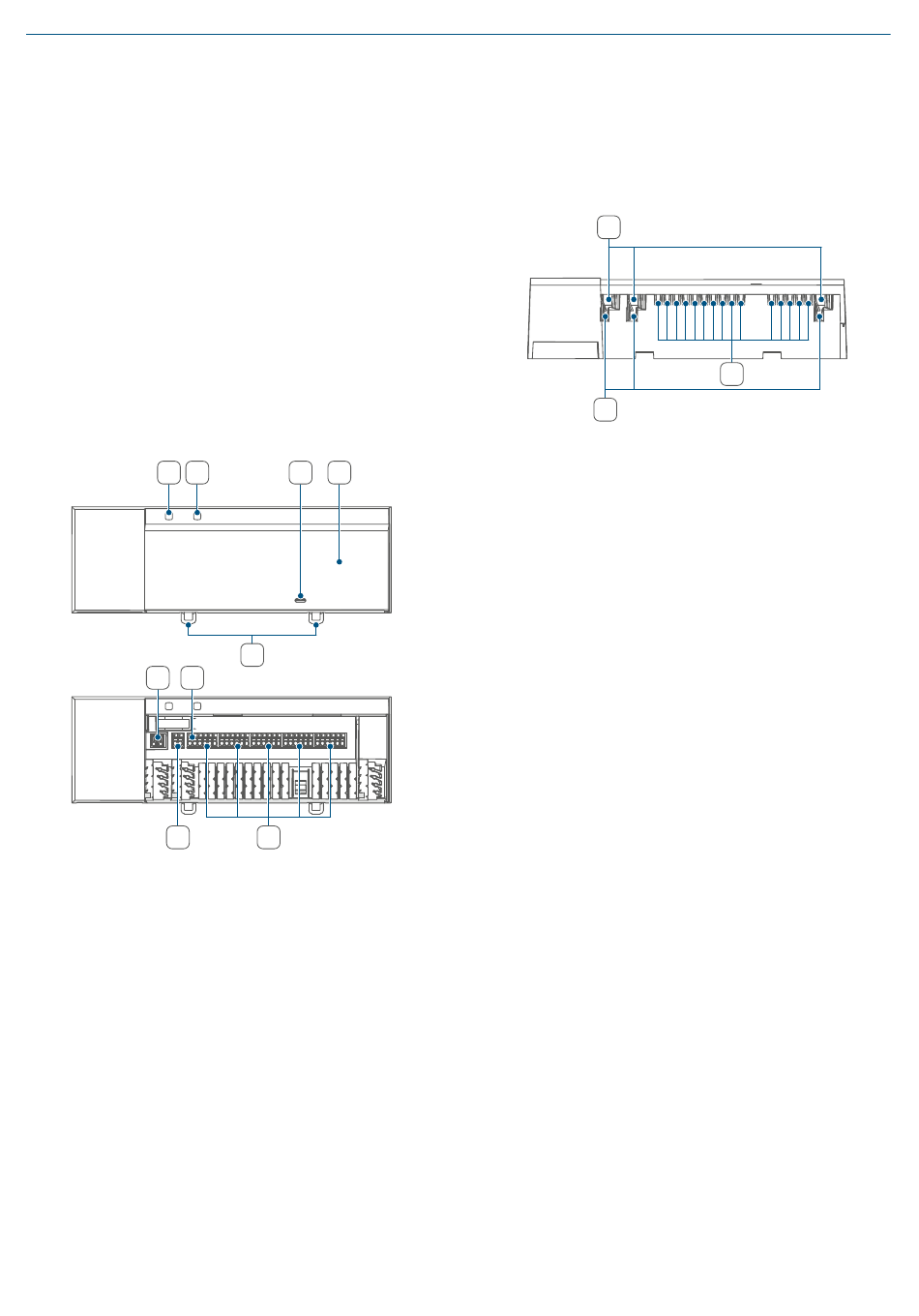

Geräteübersicht:
(A) Systemtaste (Anlerntaste und LED)
(B) Selecttaste (Kanaltaste und LED)
(C) Öffnungsschlitz
(D) Abdeckung
(E) Rastnasen für Hutschienenmontage
(F) Anschlussklemmen für PE
(G) Anschlussklemmen für N (Neutral-
leiter) und L (Außenleiter)
(H) Anschlussklemmen für Heizventile
oder Umwälzpumpe
(I) Anschlussklemmen für Heizventile
A B
F H
G
Abbildung 1
C D
E
I
Kabeldurchführungen:
(J) Kabelführung 1
(K) Kabelführung 2
(L) Kabelführung 3
K
J
Abbildung 2
5 Allgemeine
Systeminformationen
Dieses Gerät ist Teil des Homematic IP
Smart-Home-Systems und kommuni-
ziert über das Homematic IP Funkpro-
tokoll. Alle Geräte des Systems können
komfortabel und individuell per Smart-
phone über die Homematic IP App
konfiguriert werden. Alternativ haben
Sie die Möglichkeit, Homematic IP
Geräte über die Zentrale CCU3 oder in
Verbindung mit vielen Partnerlösungen
zu betreiben. Welcher Funktionsum-
fang sich innerhalb des Systems im Zu-
sammenspiel mit weiteren Komponen-
ten ergibt, entnehmen Sie bitte dem
Homematic IP Anwenderhandbuch.
Alle technischen Dokumente und Up-
dates finden Sie stets aktuell unter
www.homematic-ip.com.
