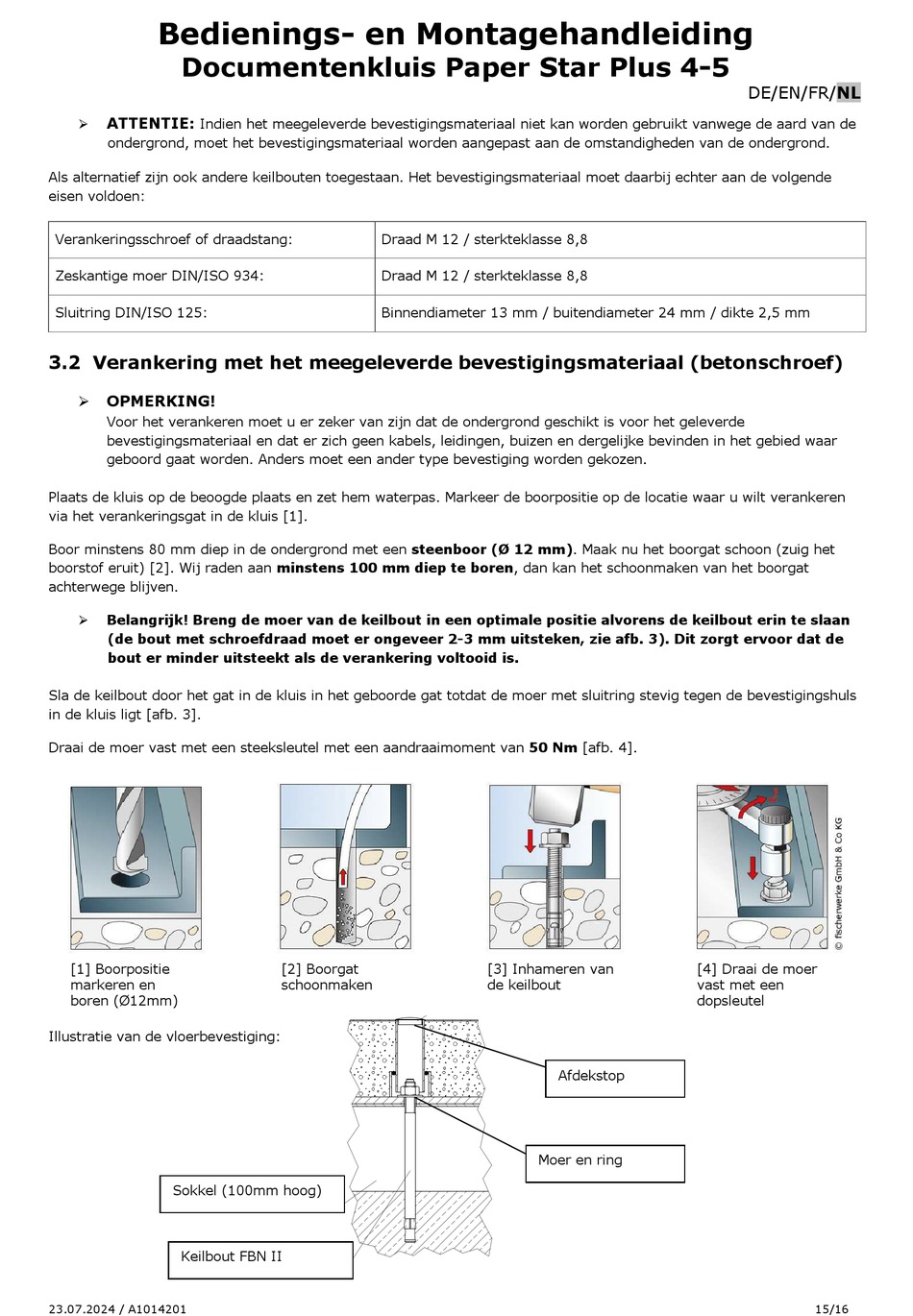

Bedienings- en Montagehandleiding
Documentenkluis Paper Star Plus 4-5
ATTENTIE:
Indien het meegeleverde bevestigingsmateriaal niet kan worden gebruikt vanwege de aard van de
ondergrond, moet het bevestigingsmateriaal worden aangepast aan de omstandigheden van de ondergrond.
Als alternatief zijn ook andere keilbouten toegestaan. Het bevestigingsmateriaal moet daarbij echter aan de volgende
eisen voldoen:
Verankeringsschroef of draadstang:
Zeskantige moer DIN/ISO 934:
Sluitring DIN/ISO 125:
3.2 Verankering met het meegeleverde bevestigingsmateriaal (betonschroef)
OPMERKING!
Voor het verankeren moet u er zeker van zijn dat de ondergrond geschikt is voor het geleverde
bevestigingsmateriaal en dat er zich geen kabels, leidingen, buizen en dergelijke bevinden in het gebied waar
geboord gaat worden. Anders moet een ander type bevestiging worden gekozen.
Plaats de kluis op de beoogde plaats en zet hem waterpas. Markeer de boorpositie op de locatie waar u wilt verankeren
via het verankeringsgat in de kluis [1].
Boor minstens 80 mm diep in de ondergrond met een steenboor (Ø 12 mm). Maak nu het boorgat schoon (zuig het
boorstof eruit) [2]. Wij raden aan minstens 100 mm diep te boren, dan kan het schoonmaken van het boorgat
achterwege blijven.
Belangrijk! Breng de moer van de keilbout in een optimale positie alvorens de keilbout erin te slaan
(de bout met schroefdraad moet er ongeveer 2-3 mm uitsteken, zie afb. 3). Dit zorgt ervoor dat de
bout er minder uitsteekt als de verankering voltooid is.
Sla de keilbout door het gat in de kluis in het geboorde gat totdat de moer met sluitring stevig tegen de bevestigingshuls
in de kluis ligt [afb. 3].
Draai de moer vast met een steeksleutel met een aandraaimoment van 50 Nm [afb. 4].
[1] Boorpositie
markeren en
boren (Ø12mm)
Illustratie van de vloerbevestiging:
Sokkel (100mm hoog)
Keilbout FBN II
23.07.2024 / A1014201
Draad M 12 / sterkteklasse 8,8
Draad M 12 / sterkteklasse 8,8
Binnendiameter 13 mm / buitendiameter 24 mm / dikte 2,5 mm
[2] Boorgat
schoonmaken
[3] Inhameren van
de keilbout
Afdekstop
Moer en ring
DE/EN/FR/NL
[4] Draai de moer
vast met een
dopsleutel
15/16
