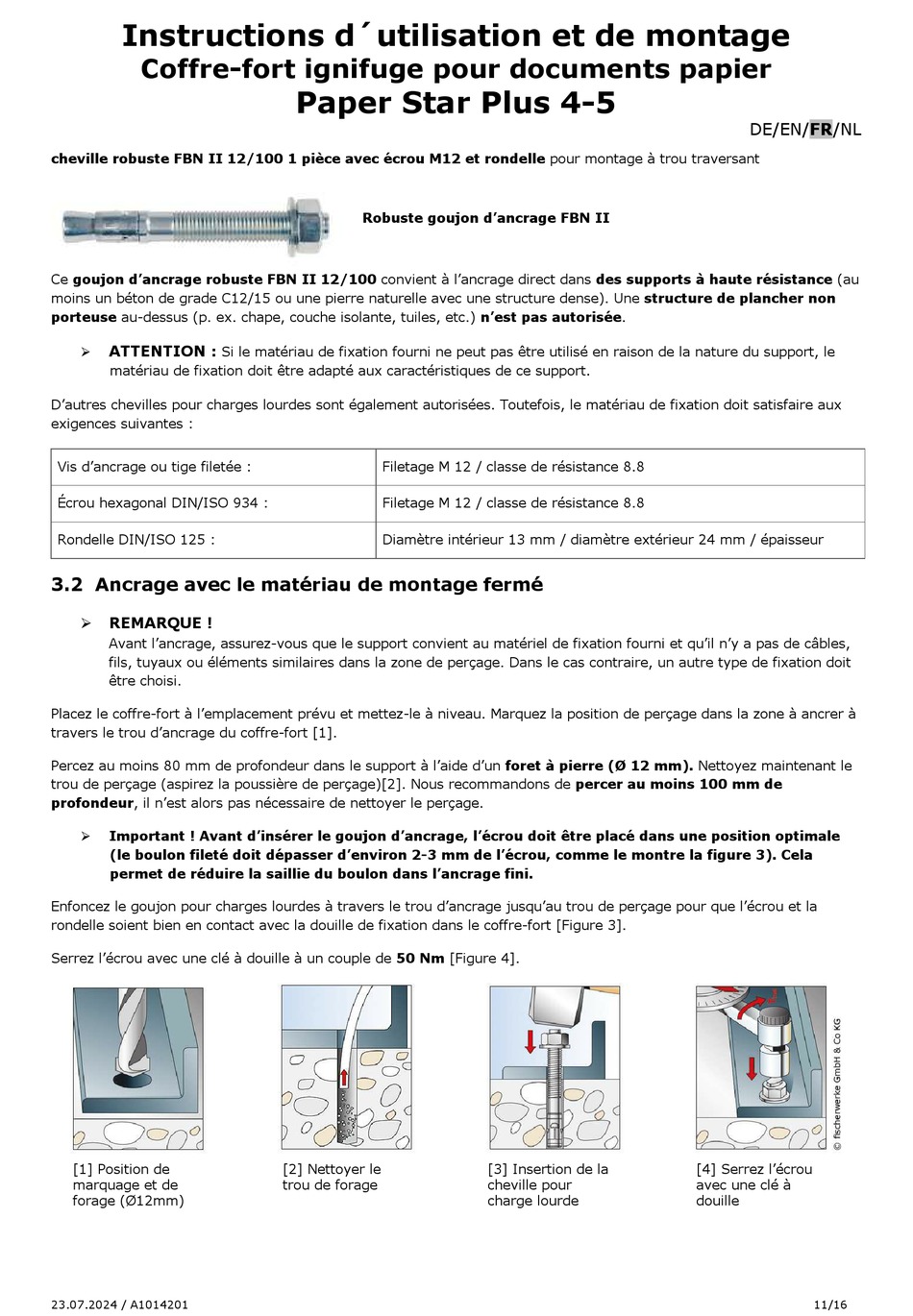

Instructions d´utilisation et de montage
Coffre-fort ignifuge pour documents papier
cheville robuste FBN II 12/100 1 pièce avec écrou M12 et rondelle pour montage à trou traversant
Ce goujon d'ancrage robuste FBN II 12/100 convient à l'ancrage direct dans des supports à haute résistance (au
moins un béton de grade C12/15 ou une pierre naturelle avec une structure dense). Une structure de plancher non
porteuse au-dessus (p. ex. chape, couche isolante, tuiles, etc.) n'est pas autorisée.
ATTENTION :
Si le matériau de fixation fourni ne peut pas être utilisé en raison de la nature du support, le
matériau de fixation doit être adapté aux caractéristiques de ce support.
D'autres chevilles pour charges lourdes sont également autorisées. Toutefois, le matériau de fixation doit satisfaire aux
exigences suivantes :
Vis d'ancrage ou tige filetée :
Écrou hexagonal DIN/ISO 934 :
Rondelle DIN/ISO 125 :
3.2 Ancrage avec le matériau de montage fermé
REMARQUE !
Avant l'ancrage, assurez-vous que le support convient au matériel de fixation fourni et qu'il n'y a pas de câbles,
fils, tuyaux ou éléments similaires dans la zone de perçage. Dans le cas contraire, un autre type de fixation doit
être choisi.
Placez le coffre-fort à l'emplacement prévu et mettez-le à niveau. Marquez la position de perçage dans la zone à ancrer à
travers le trou d'ancrage du coffre-fort [1].
Percez au moins 80 mm de profondeur dans le support à l'aide d'un foret à pierre (Ø 12 mm). Nettoyez maintenant le
trou de perçage (aspirez la poussière de perçage)[2]. Nous recommandons de percer au moins 100 mm de
profondeur, il n'est alors pas nécessaire de nettoyer le perçage.
Important ! Avant d'insérer le goujon d'ancrage, l'écrou doit être placé dans une position optimale
(le boulon fileté doit dépasser d'environ 2-3 mm de l'écrou, comme le montre la figure 3). Cela
permet de réduire la saillie du boulon dans l'ancrage fini.
Enfoncez le goujon pour charges lourdes à travers le trou d'ancrage jusqu'au trou de perçage pour que l'écrou et la
rondelle soient bien en contact avec la douille de fixation dans le coffre-fort [Figure 3].
Serrez l'écrou avec une clé à douille à un couple de 50 Nm [Figure 4].
[1] Position de
marquage et de
forage (Ø12mm)
23.07.2024 / A1014201
Paper Star Plus 4-5
Robuste goujon d'ancrage FBN II
Filetage M 12 / classe de résistance 8.8
Filetage M 12 / classe de résistance 8.8
Diamètre intérieur 13 mm / diamètre extérieur 24 mm / épaisseur
2,5 mm
[2] Nettoyer le
trou de forage
[3] Insertion de la
cheville pour
charge lourde
DE/EN/FR/NL
[4] Serrez l'écrou
avec une clé à
douille
11/16
