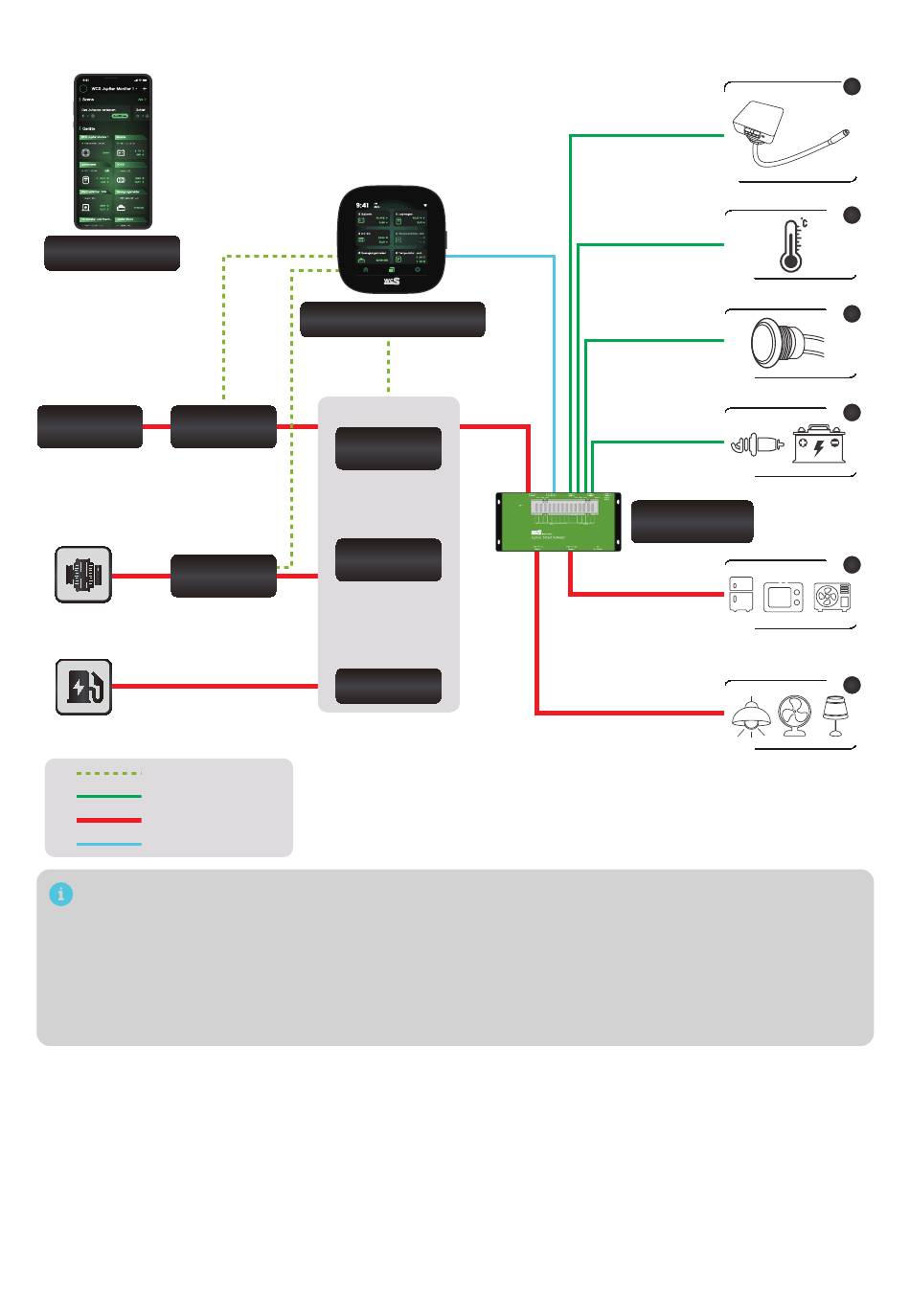

2.3. Systemschaubild
Jupiter WCS App
Solar
Charge
Panel
Controller
DC-DC Battery
Controller
Alternator
Ladesäule
Kommunikation
Sensor
DC-Strom
CAN
Dieses Schaubild dient nur zur Veranschaulichung und zeigt die wichtigsten
Komponenten eines typischen DC-gekoppelten, netzunabhängigen
Energiespeichersystems. Die Verkabelung kann je nach Systemkonfiguration
variieren. Es können zusätzliche Sicherheitsvorrichtungen erforderlich sein,
einschließlich Trennschalter, Notabschaltungen und Schnellabschaltungen. Die
Verkabelung sollte gemäß den Vorschriften des Installationsortes erfolgen.
WCS Jupiter Monitor 4''
Inverter-
Ladegerät
Batterie-
Shunt
Batterie
— 5 —
SuperSense
Temperatursensor
Mechanische Tasten
Eingangsspannung
WCS Jupiter
Smart Verteiler
20A (max.) DC-Last
10A (max.) DC-Last
x 4
x 2
x 6
x 2
x 4
x 8
