█ Digitaler Signaleingang
Die digitalen Signaleingänge (DI 1-3 und DI 4-6) können mit 6 physischen
mechanischen Tasten verbunden werden, wodurch die Ein-/Aus-Steuerung von DC-
Lasten vom Verteilerkasten aus realisiert werden kann, so dass der Benutzer DC-
Lasten schneller und bequemer steuern kann.
Sie können DC-Lasten auch mit dem WCS Jupiter Monitor 4'' und der Jupiter WCS
App steuern.

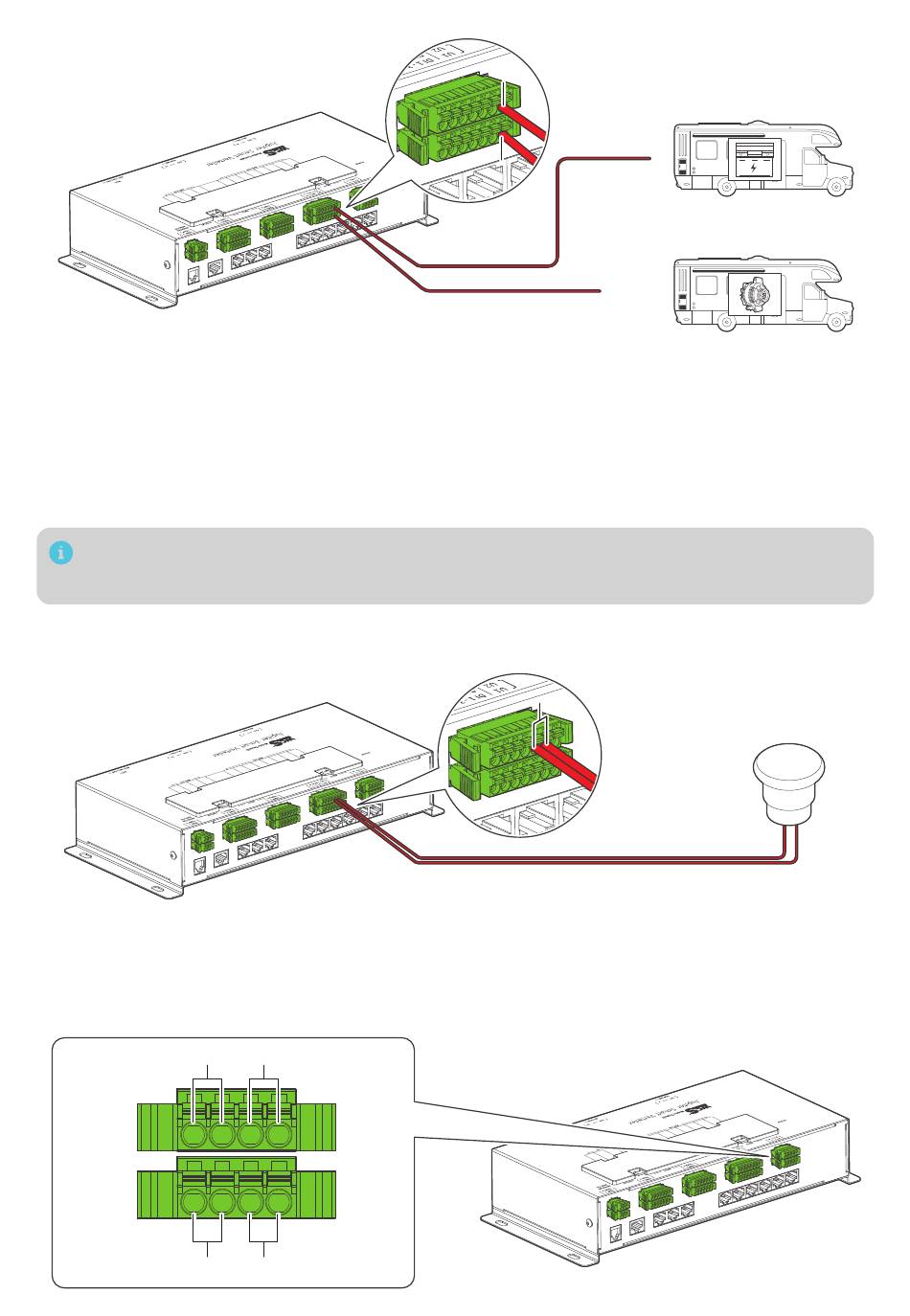

Physikalisch-mechanische Tasten müssen mit denselben Anschlüssen verbunden
werden. Die Abbildung unten zeigt DI 1 als Beispiel:
4.7. Digitaler Signalausgang
Bei den digitalen Signalausgängen (DO 1-2 und DO 3-4) des Schaltschranks handelt
es sich um 4 Sätze von Schließerrelais, die jeweils einen maximalen Strom von 2A (60V
DC) führen.
DO �
COM
COM
DO �
DO �
NO
COM
NO
NO
COM
NO
DO �
U1
U2
DI 1
— 20 —
+
Fahrzeug-Starterbatterien
D-Plus
Fahrzeug-Generatoren
Physikalisch-
mechanische Tasten
