4.3. Anschluss von DC-Lasten an den Verteilerkasten
Die Ausgangsspannung des Verteilerkastens hängt von der Batteriespannung
ab. Vergewissern Sie sich vor dem Anschließen der DC-Last, dass die Last mit der
Batteriespannung übereinstimmt, sonst können Schäden auftreten.

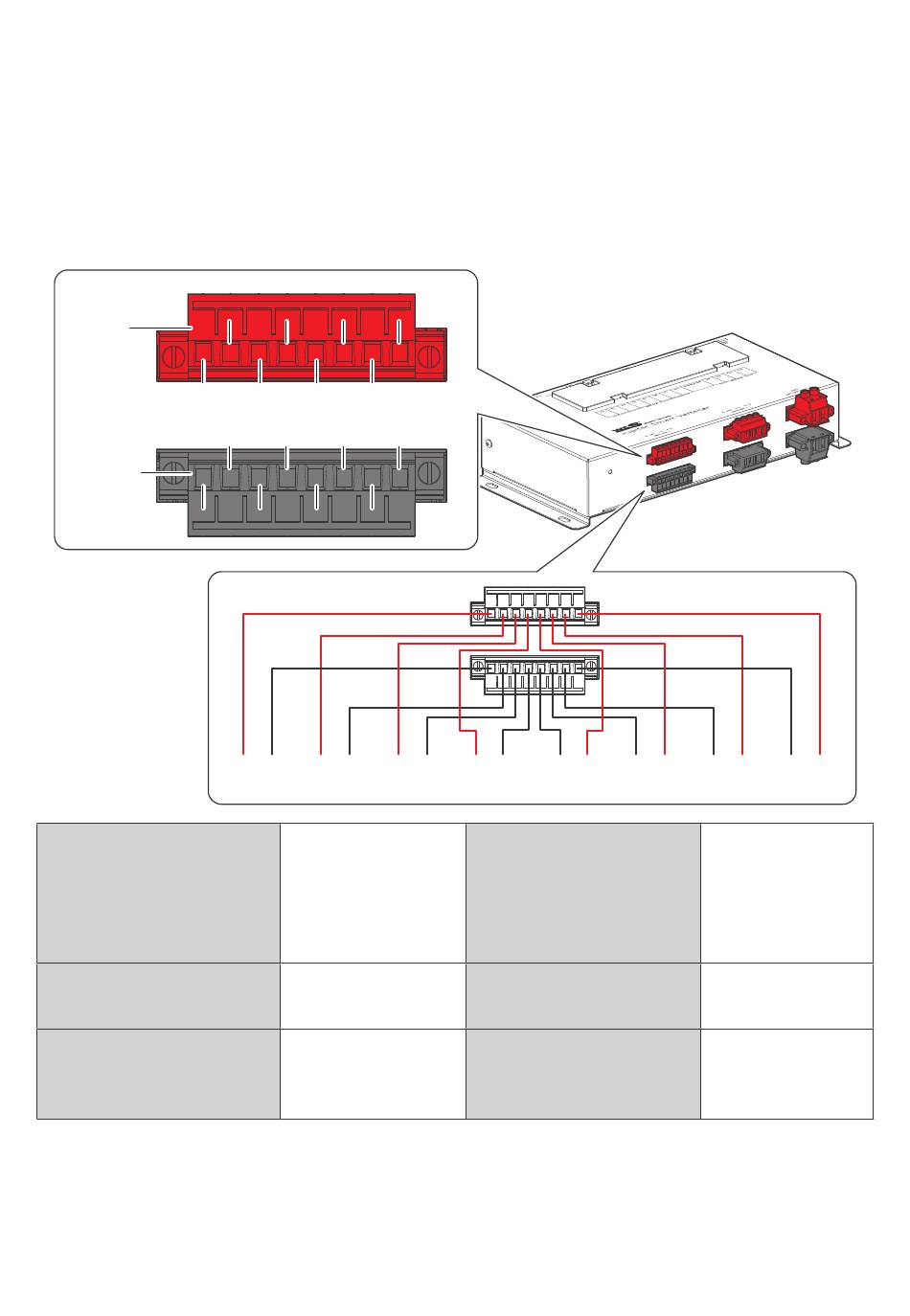

█ 10A DC-Last (CH1-8)
Der Verteilerkasten (CH1-8) unterstützt bis zu 8 Kanäle zur Steuerung von DC-Lasten.
Der maximale Ausgangsstrom jedes Kanals beträgt 10A, bitte stellen Sie sicher, dass
der für jede DC-Last erforderliche Strom weniger als 10A beträgt.
Postiv
CH1
Negativ
1
Anschluss-
Spezifikationen
Gewinde-
Spezifikationen
Drehmoment der
Klemmleisten-
schraube
CH2
CH4
CH6
CH8
CH3
CH5
CH7
2
4
6
3
5
7
+
-
+
-
Last#1
Last#2
8-polige
Klemmleiste
CH1-8: Rot
GROUND:
Schwarz
M4
0.5 N·m
8
+
-
+
-
-
Last#3
Last#4
Last#5
Maximal
unterstützter
Drahtdurchmesser
Drehmoment der
Drahthalteschraube
Länge des
abisolierten Drahtes
— 12 —
+
-
+
-
+
Last#6 Last#7 Last#8
12 AWG / 4 mm²
1,2 N-m ~ 1,5
0,55 ~ 0,59 Zoll
14 ~ 15 mm
-
+
N-m
