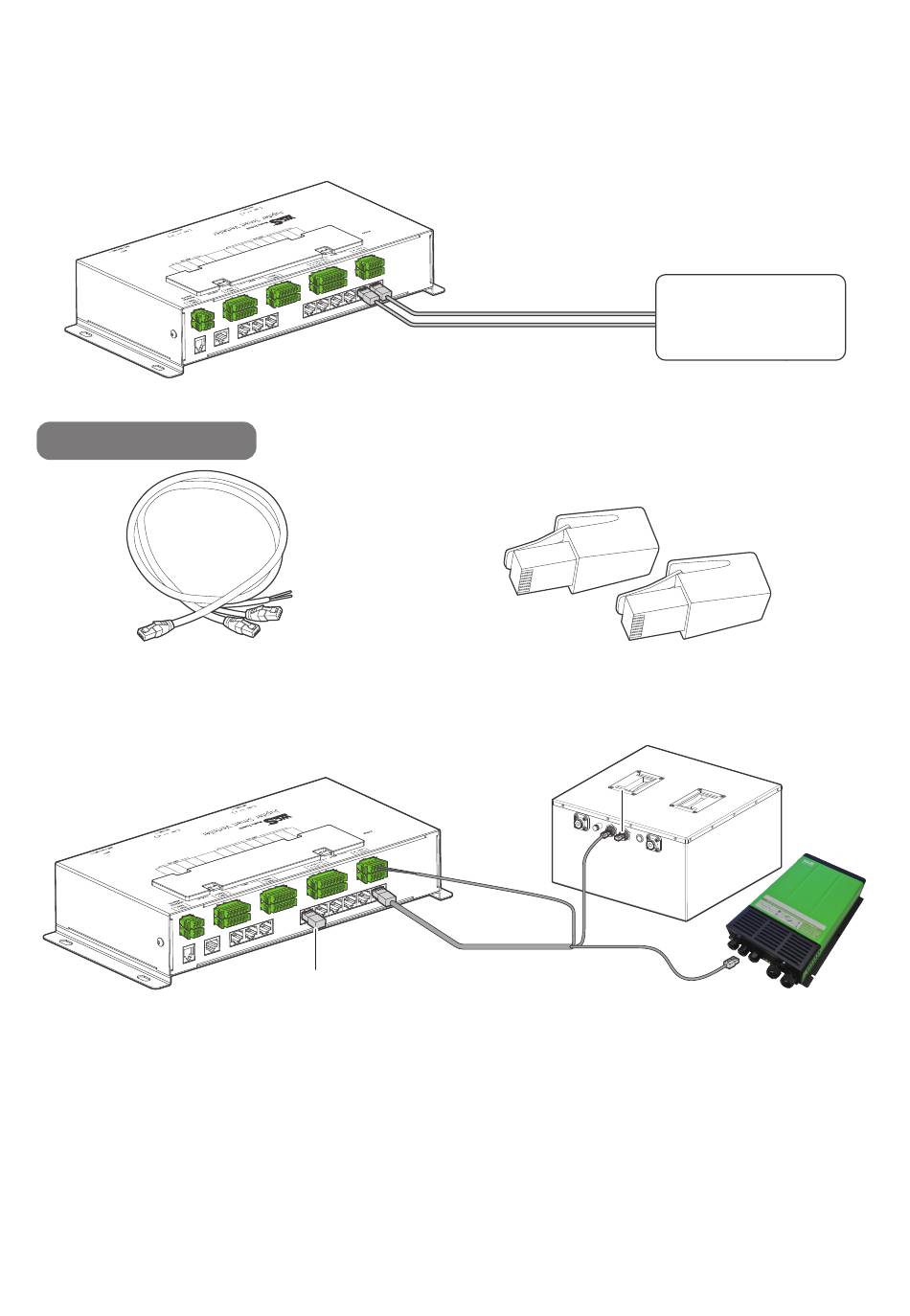

█ Anschluss eines RS-485-Kommunikationsgeräts
Nur WCS Mobile Technik Jupiter System Kabel verwenden.
Verbinden Sie beide Enden des RJ45-Kabels mit dem RS-485-
Kommunikationsanschluss des Geräts und dem RBUS-Kommunikationsanschluss des
Verteilerkastens.
RS-485 Geräte
█ Anschluss eines CAN-Kommunikationsgeräts
Empfohlenes Zubehör
WCS-RJ45-03-G1
RJ45 CAN-Abschlusswiderstand
Schematische Darstellung der Verbindung zwischen 2000W Wechselrichter und WCS
Jupiter Smart Verteiler.
RJ�� CAN-Abschlusswiderstand
DO1
RJ45
RJ�� CAN-Abschlusswiderstand
RJ12
4.11. Überprüfung und Befestigung des Verteilerkastens
Prüfen Sie, ob alle Klemmen und Drähte fest angeschlossen sind. Dieser Schritt ist
wichtig, um lose oder instabile Verbindungen zu vermeiden, die zu Betriebsproblemen
oder Sicherheitsrisiken führen könnten.
Sobald die Inspektion abgeschlossen ist, befestigen Sie den Verteilerkasten
mit den 4 mitgelieferten Befestigungsschrauben. Achten Sie darauf, dass die
Befestigungsposition nicht die Sicht auf die Sicherungen und deren Austausch
behindert.
— 24 —
