5. Prüfen Sie, ob alle Drähte fest und sicher montiert.
Die genaue Länge der zu entfernenden Isolierung entnehmen Sie bitte dem
Abschnitt "Installation" in diesem Handbuch.

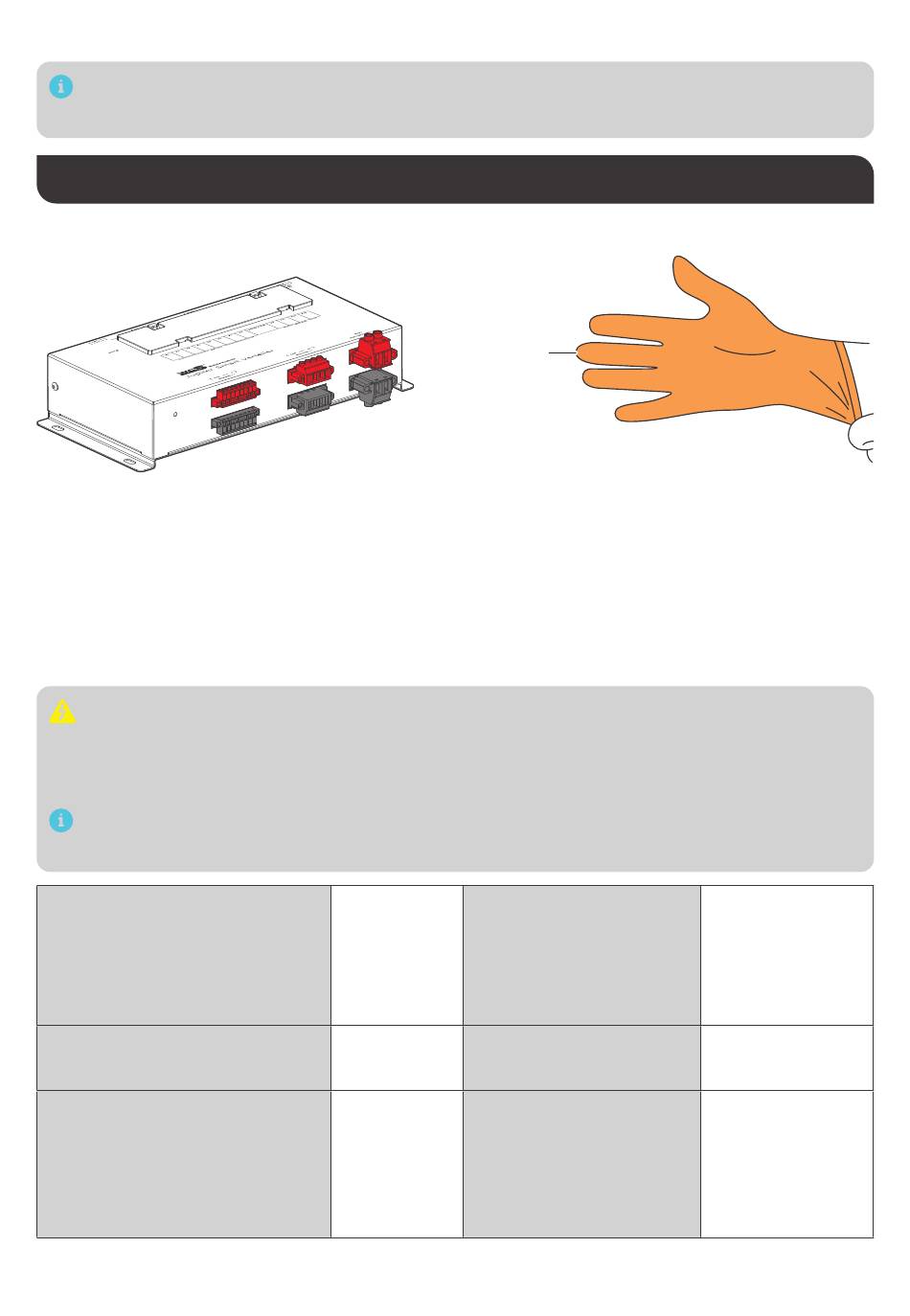

4. Installation
4.1. Tragen von Isolierhandschuhen
4.2. Anschluss der Batterie an den Verteilerkasten (BAT+ /
GROUND)
Verbinden Sie die schwarze Klemme GROUND mit dem Minuspol der Batterie und dann
die rote Klemme BAT+ mit dem Pluspol der Batterie. Der BAT+ Eingang sollte mit einer
geeigneten Sicherung entsprechend dem Gesamtstrom aller Verbraucher ausgestattet
werden, um die Sicherheit des Systems zu gewährleisten. Die Spezifikation der
Sicherung basiert auf dem Gesamtstrom aller Verbraucher multipliziert mit 1,25.
Wenn Sie die Batterie anschließen, muss der Minuspol vor dem Pluspol
angeschlossen werden. Bitte überprüfen Sie vor dem Anschließen die Polarität
des Geräts. Eine Verpolung des Anschlusses kann den Verteilerkasten
beschädigen, wodurch die Garantie erlischt.
Gefahr eines Stromschlags! Stellen Sie sicher, dass die Batterie vor der
Verdrahtung abgeklemmt ist.
Anschluss-Spezifikationen
Gewinde-Spezifikationen
Drehmoment der
Klemmleistenschraube
Isolierhandschuhe
2-polige
Klemmleiste
BAT+: Rot
GROUND:
Drahtdurchmesser
Schwarz
Drehmoment der
M4
Drahthalteschraube
0,5 N·m
abisolierten Drahtes
— 10 —
Maximal
unterstützter
Länge des
6 AWG / 16 mm²
1,2 N·m ~ 1,5
N·m
0,55 ~ 0,59 Zoll
14 ~ 15 mm
