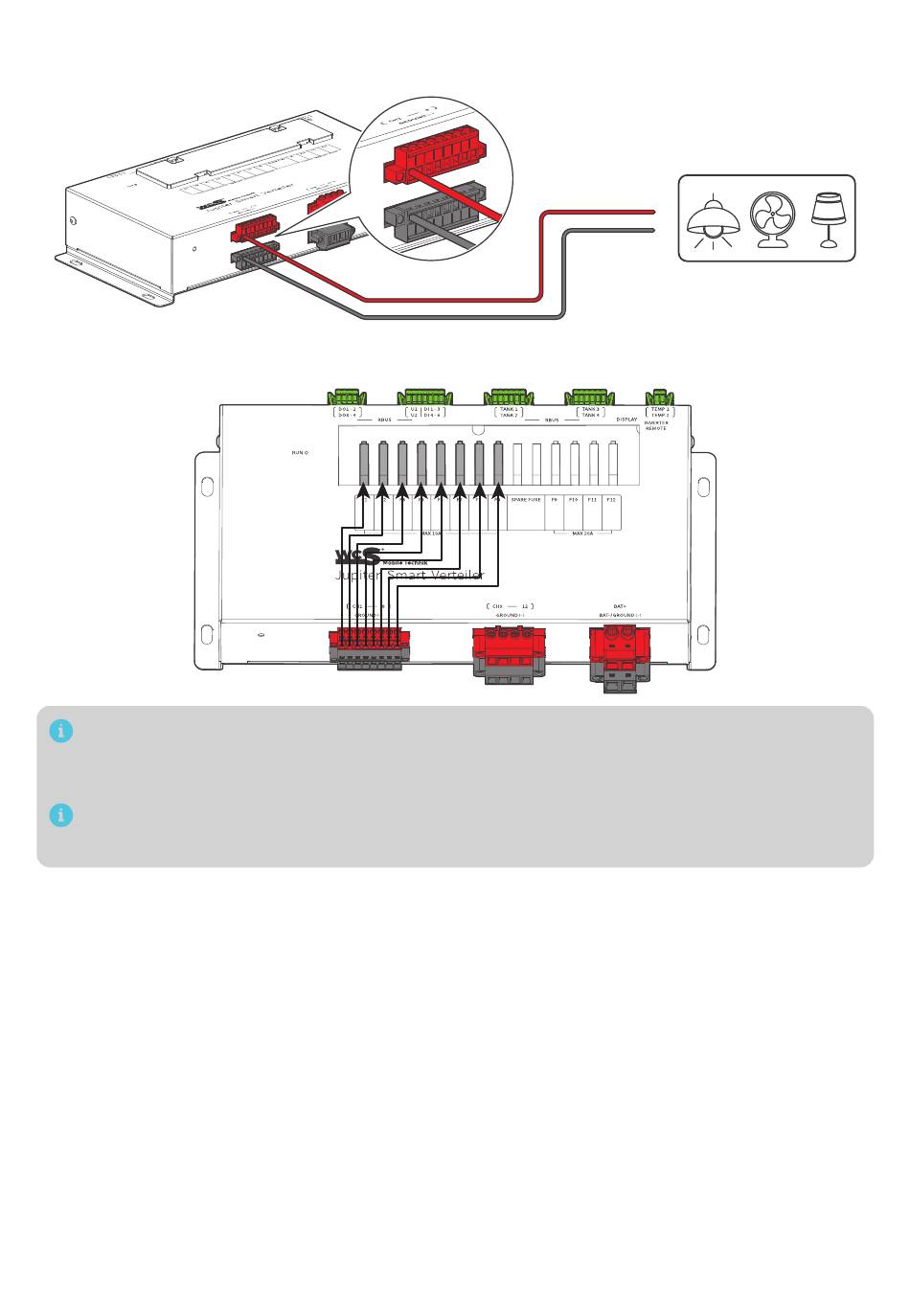

1. Verbinden Sie die schwarze Klemme GROUND mit dem Minuspol der Last und dann
die rote Klemme CH1-8 mit dem Pluspol der Last.
2. Setzen Sie die Patronensicherung gemäß dem Laststrom vertikal in den
entsprechenden Sicherungshalter des Stromkreises ein.
Mit der Jupiter WCS App können Sie Lasten umbenennen, Symbole auswählen,
die Art der Steuerung (Schalten oder Dimmen) und Schwellenwerte für den
Überstromschutz für jeden Stromkreis festlegen.
Um die Dimmfunktion einzustellen, muss die DC-Leuchte über eine
Dimmfunktion verfügen, sonst ist dies nicht möglich.
*Diese Abbildung verwendet CH1 als Beispiel
— 13 —
+
-
10A DC-Last
