█ So verdrahten Sie die Klemmleiste
1. Verwenden Sie einen Schraubendreher, um die Schraube der Drahthalterung gegen
den Uhrzeigersinn zu drehen und stellen Sie sicher, dass die Drahthalterung offen ist.
2. Je nach Tiefe der Löcher für die Anschlusskabel verwenden Sie eine Abisolierzange,
um einen Teil der Isolierung von den Drähten zu entfernen.
3. Stecken Sie den Stecker in die untere Öffnung der Drahthalterung.
4. Ziehen Sie die Schraube der Drahthalterung mit einem Schraubendreher im
Uhrzeigersinn fest.
5. Prüfen Sie, ob alle Drähte fest und sicher montiert sind.
Die genaue Länge der zu entfernenden Isolierung entnehmen Sie bitte dem
Abschnitt "Installation" in diesem Handbuch.
3.6. Installation von Schnellanschlussklemmen
█ So installieren Sie Schnellanschlussklemmen

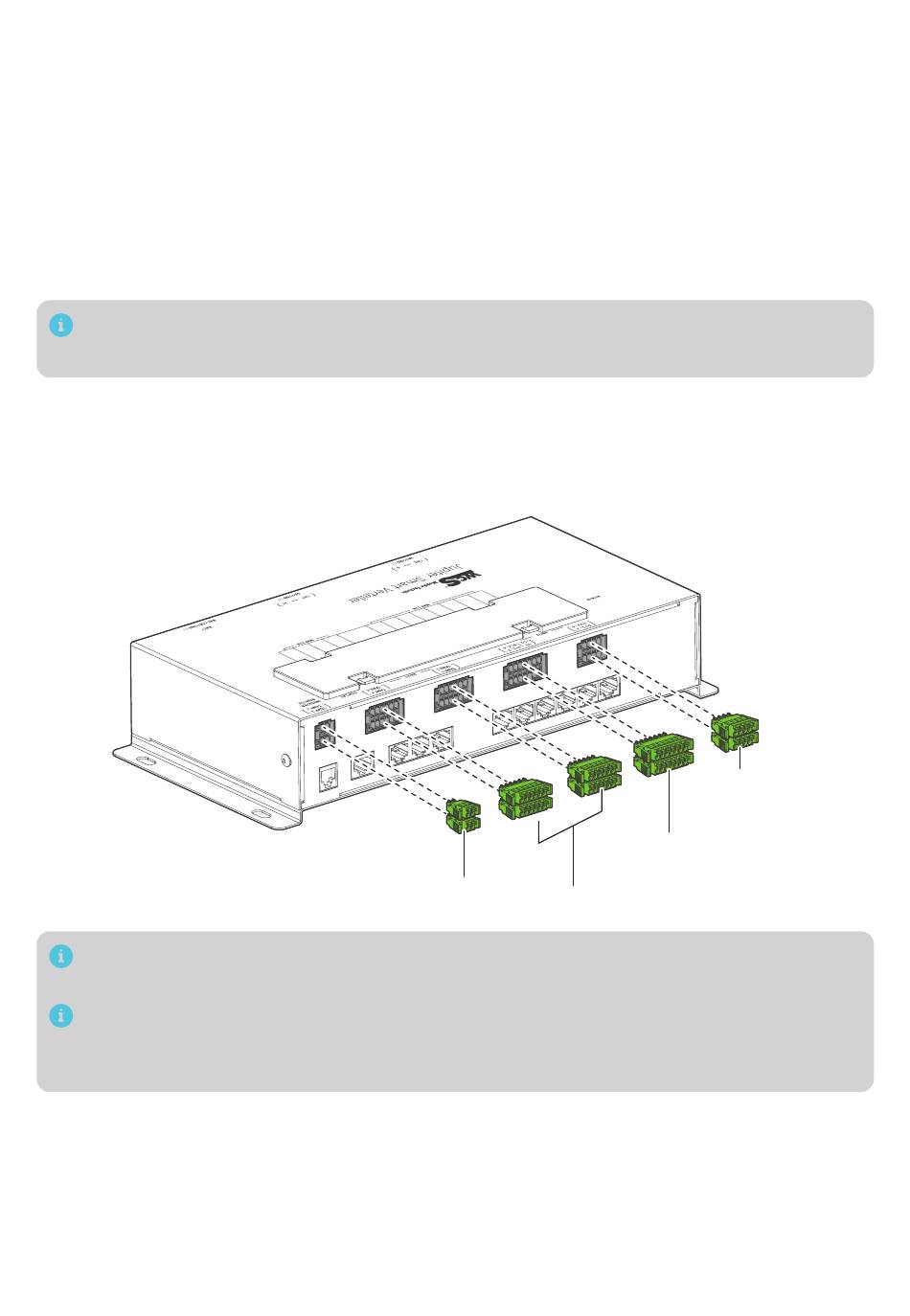

Stecken Sie die Schnellanschlussklemmen vertikal in die entsprechenden Anschlüsse
des Verteilerkastens, wie unten gezeigt:
Um die Schnellanschlussklemmen zu entfernen, drücken Sie beide Clips nach
innen und ziehen Sie sie vertikal heraus.
Wenn die Verdrahtung ungünstig ist, können Sie auch die
Schnellanschlussklemmen nach Abschluss der Verdrahtung am Verteilerkasten
anbringen.
█ So verdrahten Sie Schnellanschlussklemmen
1. Drücken Sie den Schalter für die Drahthalterung nach innen.
2. Je nach Tiefe der Anschlusslöcher in der Klemmleiste verwenden Sie eine
Abisolierzange, um einen Teil der Kabelisolierung zu entfernen.
3. Stecken Sie den Stecker in die untere Öffnung der Klemmleiste.
4. Lösen Sie den Schalter für die Drahthalterung.
2-polige
Schnellanschlussklemmen
— 9 —
7-polige
Schnellanschluss-
klemmen
6-polige
Schnellanschlussklemmen
4-polige
Schnell-
anschluss-
klemmen
