Anschluss-
Spezifikationen

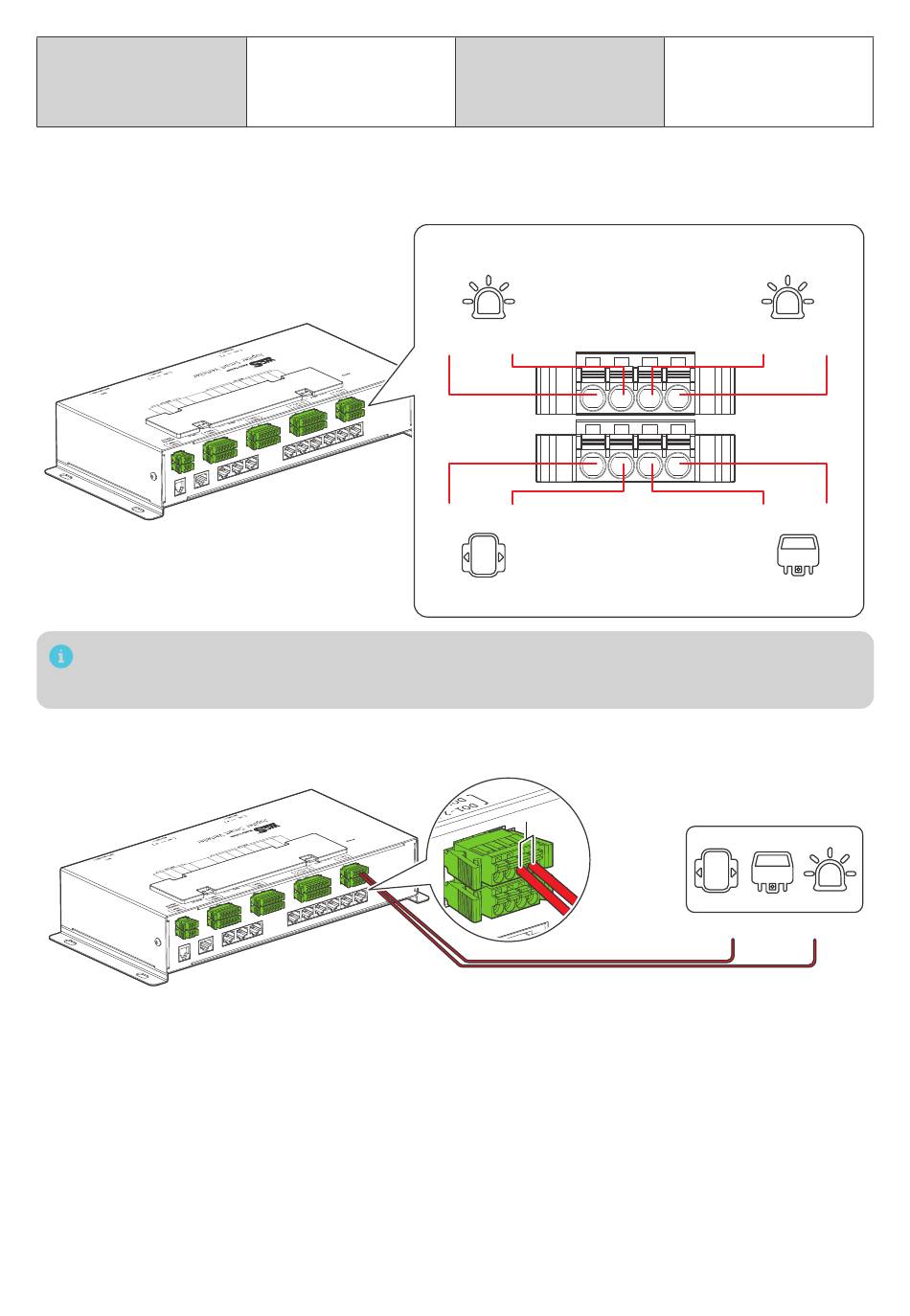

Schließerrelais können an eine Vielzahl von anliegenden Steuersignalen angeschlossen
werden, wie z.B. Steuersignale für Erweiterungsregler, Steuersignale für elektrische
Fußpedale und Alarmfunktionen.
Wenden Sie sich bitte im Voraus an das technische Personal von WCS, wenn Sie
andere spezielle Anwendungsanforderungen haben.
Im Falle des DO 1-Relais ist Pol 1 mit dem Schließerkontakt (NO) des Geräts und Pol 2
mit dem gemeinsamen Anschluss (COM) des Geräts verbunden.
4.8. Fernsteuerung des Wechselrichters
Der WCS Jupiter Smart Verteiler kann den Start/Stopp des Wechselrichters aus
der Ferne steuern. Er verfügt über eine RJ12-Schnittstelle. Verbinden Sie den WCS
Jupiter Smart Verteiler über das RJ12-Kabel mit der Fernsteuerungsschnittstelle
des Wechselrichters, um diesen über die Jupiter WCS App aus der Ferne ein- und
auszuschalten.
Vor der Verwendung müssen Sie den Arbeitsmodus des Wechselrichters auf
REMOTE umstellen. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des
Wechselrichters.
4-polige
Klemmleiste Grün
Kontrollgeräte 2
COM
COM
Kontrollgeräte 4
— 21 —
Länge des
abisolierten
Drahtes
Erforderliche
NO
NO
Erforderliche
DO 1
0,55 ~ 0,59 Zoll
14 ~ 15 mm
Erforderliche
Kontrollgeräte 1
COM
NO
COM
NO
Erforderliche
Kontrollgeräte 3
Erforderliche
Kontrollgeräte
NO
COM
