█ 20A DC-Last (CH9-12)
Der Verteilerkasten (CH9-12) unterstützt bis zu 4 Kanäle zur Steuerung von DC-Lasten.
Der maximale Ausgangsstrom jedes Kanals beträgt 20A, bitte stellen Sie sicher, dass
der für jede DC-Last erforderliche Strom weniger als 20A beträgt.
Positiv
Negative
Anschluss-
Spezifikationen
Gewinde-
Spezifikationen
Drehmoment der
Klemmleisten-
Schraube

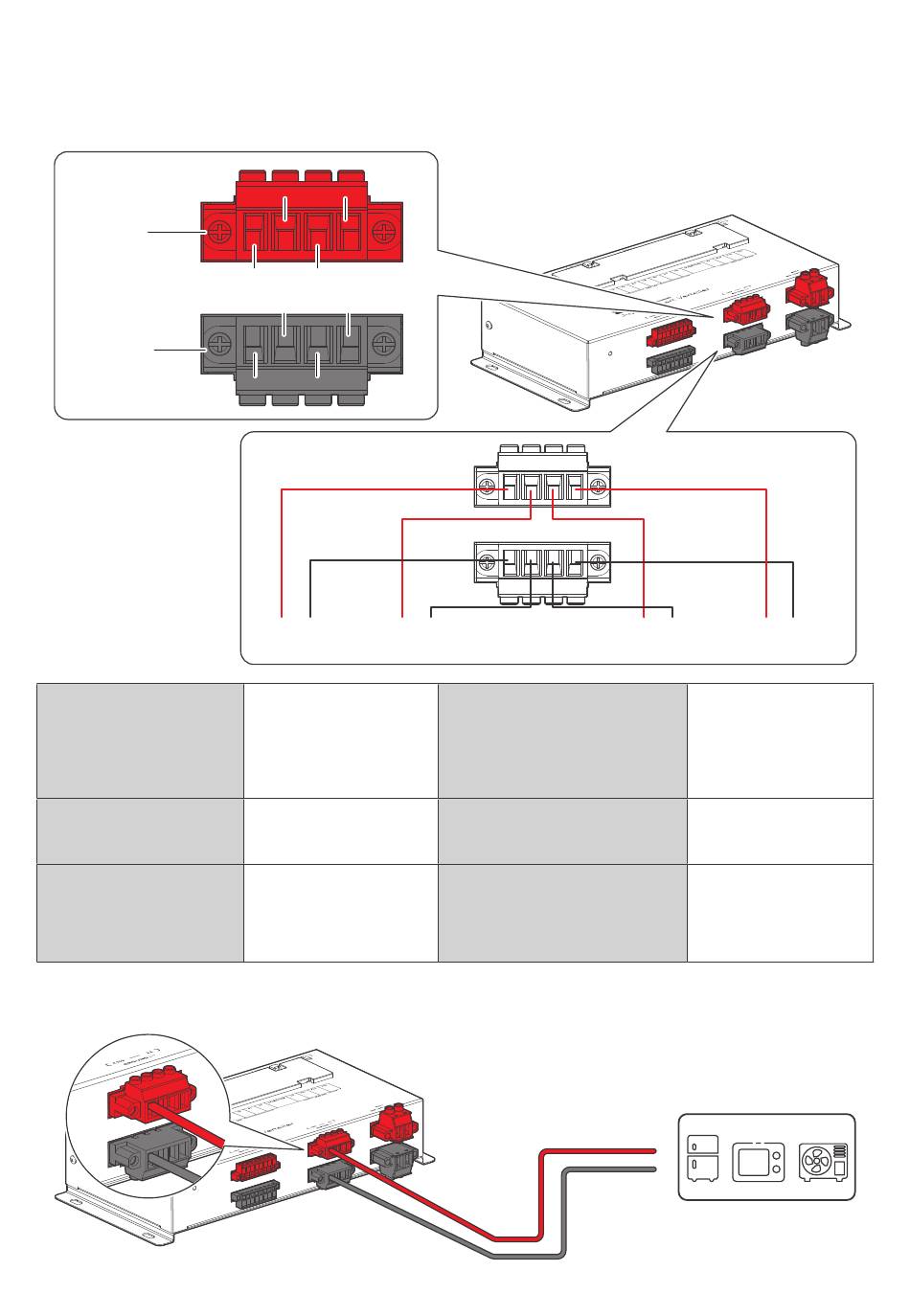

1. Verbinden Sie die schwarze Klemme GROUND mit dem Minuspol der Last und dann
die rote Klemme CH9-12 mit dem Pluspol der Last.
CH10
CH12
CH9
CH11
10
12
9
11
+
-
+
Last#9
Last#10
4-polige
Klemmleiste
CH9-12: Rot
GROUND: Schwarz
M4
0,5 N·m
-
Maximal unterstützter
Drahtdurchmesser
Drehmoment der
Drahthalteschraube
Länge des abisolierten
Drahtes
*Diese Abbildung verwendet CH9 als Beispiel
— 14 —
+
-
+
-
Last#11
Last#12
12 AWG / 4 mm²
1,2 N·m ~ 1,5 N·m
0,55 ~ 0,59 Zoll
14 ~ 15 mm
+
-
20A DC-Last
