Aufbau und Funktion
5.1
Montage
Pos. Symbol
1
2
3
4
5
•

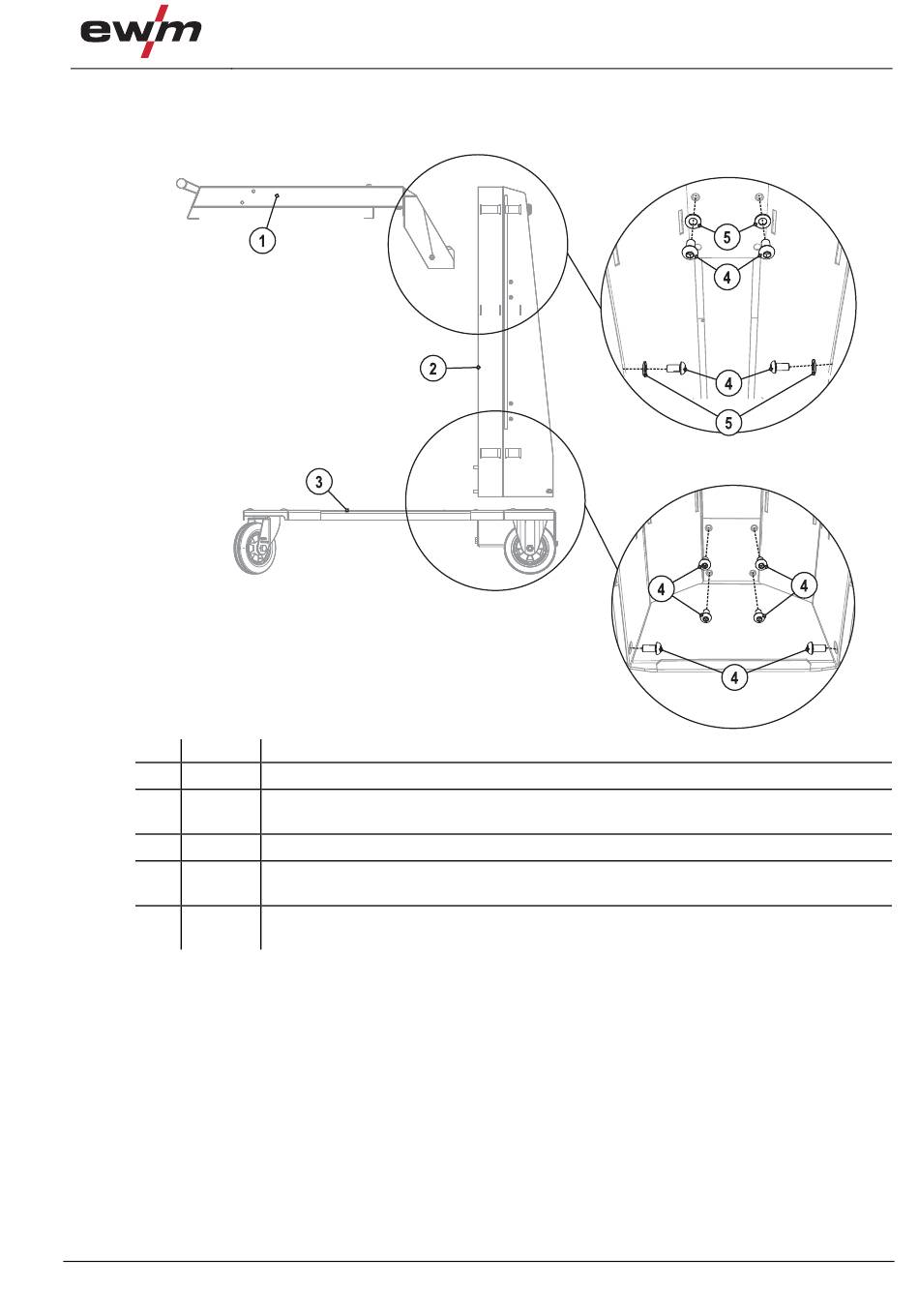

Baugruppen Traverse und Schutzgasflaschenaufnahme mit den Linsenkopfschrauben und den
dazugehörigen Unterlegscheiben verbinden.
•
Baugruppen Geräteträger und Schutzgasflaschenaufnahme mit den Linsenkopfschrauben verbinden.
099-008628-EW500
09.12.2010
Beschreibung
0
Traverse
Schutzgasflaschenaufnahme
Trägerblech mit passendem Gummizuschnitt zur Aufnahme der Schutzgasflasche
Geräteträger
Linsenkopfschraube M8x16
094-007803-00000
Unterlegscheibe M8
064-000586-00000
Aufbau und Funktion
Montage
