Installation
4.2.6 Ventilmodul

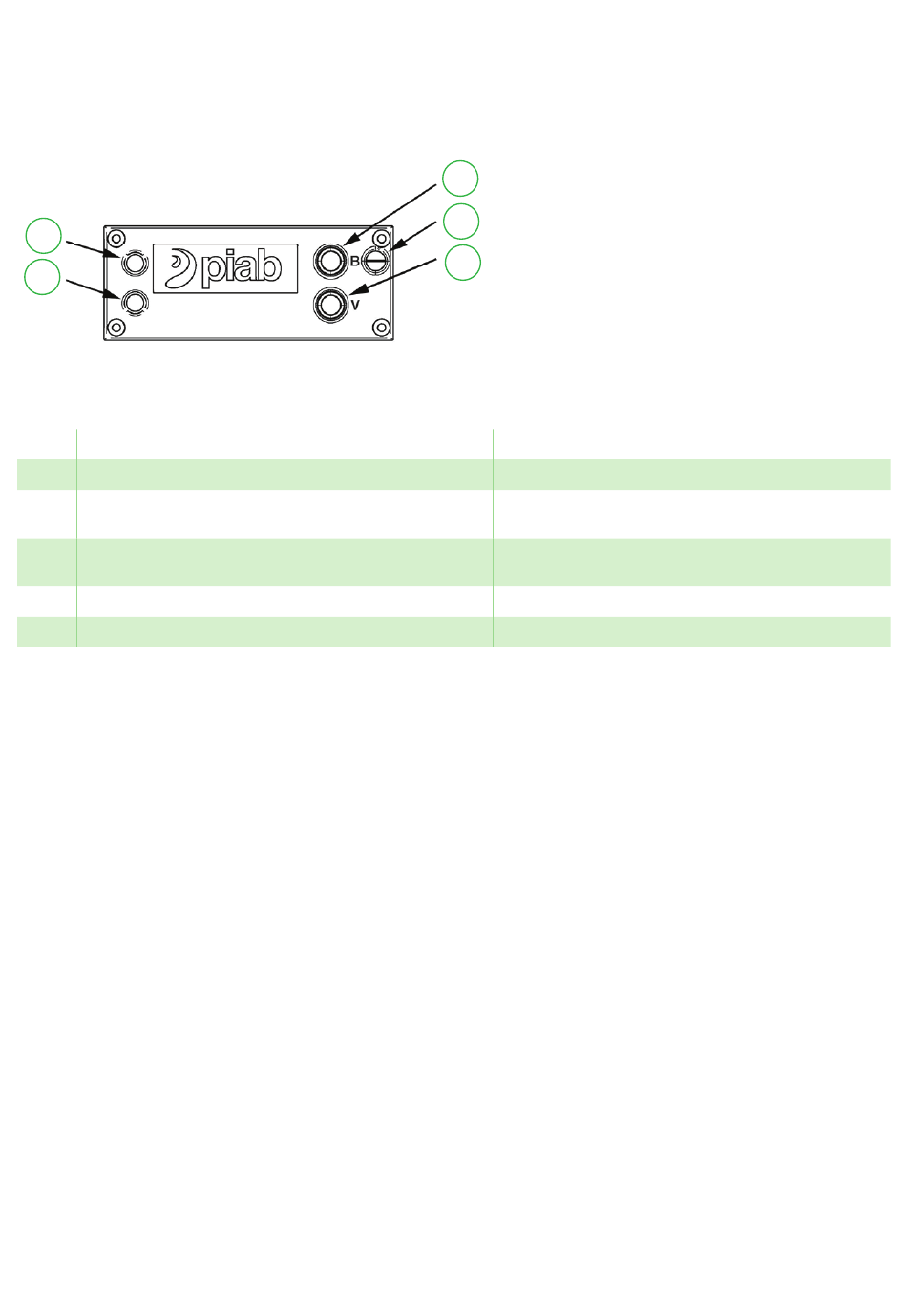

Ansicht der Pumpe von oben:
L1
L2
Figure 9 Ventilmodul.
Pos. Beschreibung
A Einstellung für Abblasevolumenstrom
B* Handhilfsbetätigung – Abblaseventil, erfordert
Stromzufuhr zur Einheit
V* Handhilfsbetätigung – Vakuumventil, erfordert
Stromzufuhr zur Einheit
L1 LED-Anzeige – Blau, Vakuumventil
L2 LED-Anzeige – Grün, Abblaseventil
*Handhilfsbetätigungs-Funktion für die
automatische Zustandsüberwachung (ACM). Siehe
Handbuch für Ihre Konfiguration auf www.piab.com
Seite 16/24
B
A
V
Hinweis
Ømax = 3,7 [0,146 Zoll]
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Leuchtet nur bei Aktivierung durch IO.
Leuchtet nur bei Aktivierung durch IO.
