Installation
4.2.5 PinKonfiguration mit getrennten
Leistungsbereichen
Pin 3–8 können über das Menüsystem für andere
Funktionen konfiguriert werden. Weitere
Informationen finden Sie im Handbuch zur
spezifischen Konfiguration auf www.piab.com.
2
3
4

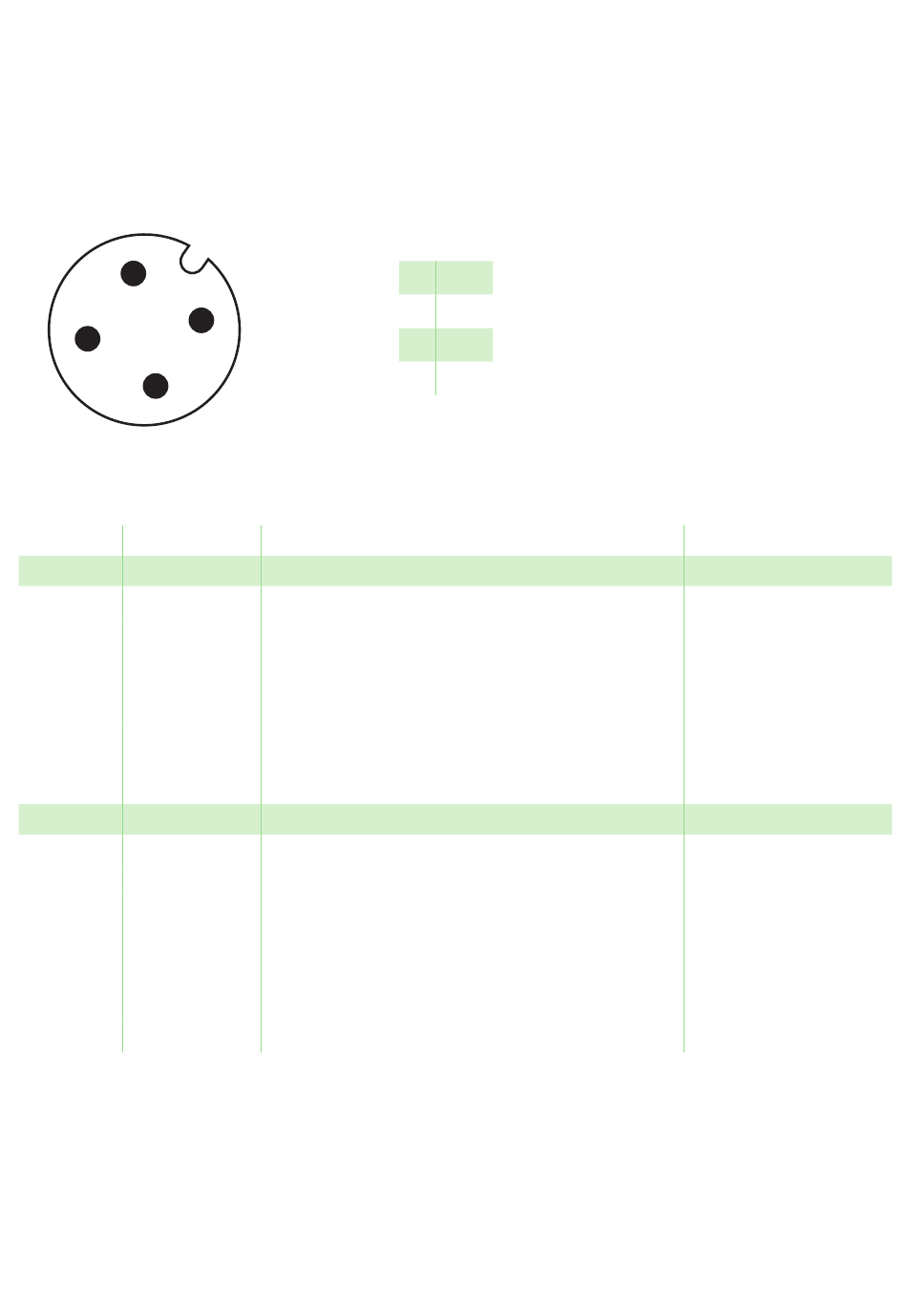

Figure 7 Pin-Konfiguration mit getrennten Leistungsbereichen.
Pin-Nr.
Name
1
V+
Akt
2*
V1
3
V-
Akt
4*
V2
Seite 14/24
IN
1
M12 4p
Beschreibung
Stellantrieb, 24 VDC (V+)
0 = Vakuumsteuerung
1 = Abblassteuerung
2 = „Energieeinsparen (ES)" deaktivieren
3 = Automatisierte Abblasfunktionen (ATBO bzw. IBO)
deaktivieren
4 = Automatische Zustandsüberwachung (ACM)
deaktivieren
5 = Prozessdaten Out (PDO) gültig
Aktuator, 0 VDC (V-)
0 = Vakuumsteuerung
1 = Abblassteuerung
2 = „Energieeinsparen (ES)" deaktivieren
3 = Automatisierte Abblasfunktionen (ATBO bzw. IBO)
deaktivieren
4 = Automatische Zustandsüberwachung (ACM)
deaktivieren
5 = Prozessdaten Out (PDO) gültig
piCOMPACT
1
WH
2
BN
3
GN
4
YE
23 SMART 2 Module
®
Hinweis
Digitaler Eingang
Steuerung Ventil 1 oder
C2-Steuerfunktionen
Digitaler Eingang
Steuerung Ventil 2 oder
C2-Steuerfunktionen
