Gerät aufstellen
Voraussetzung Boden mit Gewicht des Gerätes belastbar
24
Boden ohne Dampfsperre
Bei Böden ohne Dampfsperre werden die Bodenplatten mit den
beiliegenden Schrauben am Boden verschraubt.
a
A
e
d

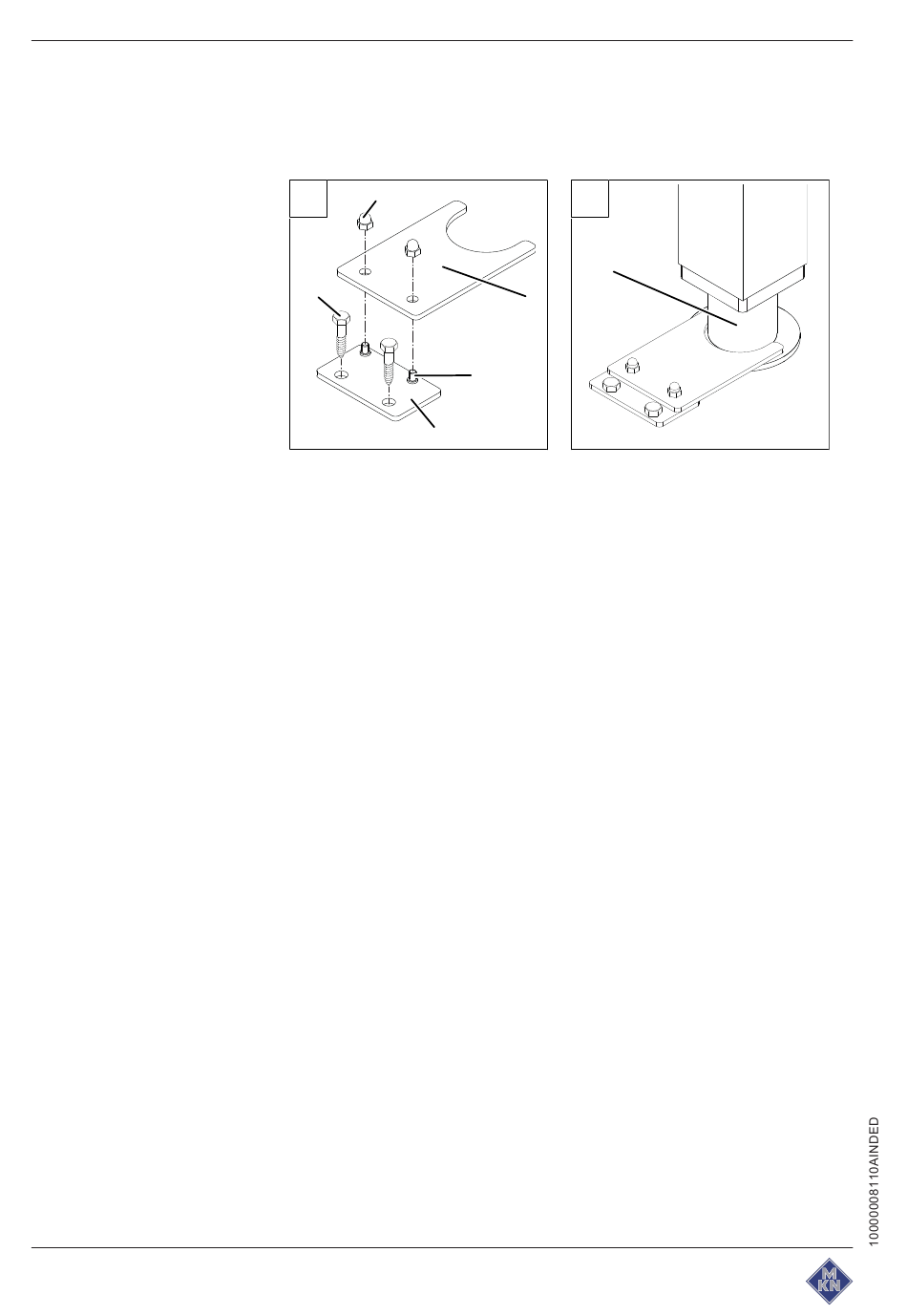

Bild: A: Lage der Bodenplatte; B: Bodenplatte am Boden verschraubt
a Hutmutter
b Halteblech
c Stehbolzen
Boden muss sauber und für die Befestigungsart geeignet sein
Gerät nach Planungszeichnung aufgestellt und ausgerichtet
1. Die Bodenplatte des Befestigungssatzes in das Halteblech nach
Zeichnung einstecken.
2. Die Hutmuttern handfest aufschrauben.
3. Die Bodenbefestigung nach Zeichnung in der Position 1-1 oder
2-2 am Gerätebein oder Untergestell ausrichten und
Befestigungslöscher am Boden markieren.
4. Die Position aller Gerätebeine oder Untergestell am Boden
markieren.
5. Das Gerät mit geeignetem Hebewerkzeug so weit verschieben,
dass die Bohrlöcher im Boden angebracht werden können.
6. Löcher im Durchmesser des Dübels ausreichend tief in den
Fußboden bohren.
7. Gerät vorsichtig in Aufstellposition bringen.
8. Hutmuttern abschrauben und das Halteblech von der Bodenplatte
entfernen.
9. Die Bodenplatte mit beiliegenden Dübeln und
Befestigungsschrauben am Boden anschrauben.
10.Sicherstellen, dass nach dem Einbringen der
Befestigungsschrauben die Bodenabdichtung wiederhergestellt
wird.
11.Halteblech auf die Bodenplatte aufstecken und mit Hutmuttern
befestigen.
12.Inbetriebnahmeprotokoll ausfüllen.
Installationsanleitung
B
f
b
c
d Bodenplatte
e Holzschraube
f Gerätebein
