Nordson Encore HD Betriebsanleitung Seite 20

Automatik-pulversprühapplikator

Vorschau ausblenden Andere Handbücher für Encore HD:

3-8 Installation

Ionensammlersatz

Installation des Sprühapplikators für Rohrmontage

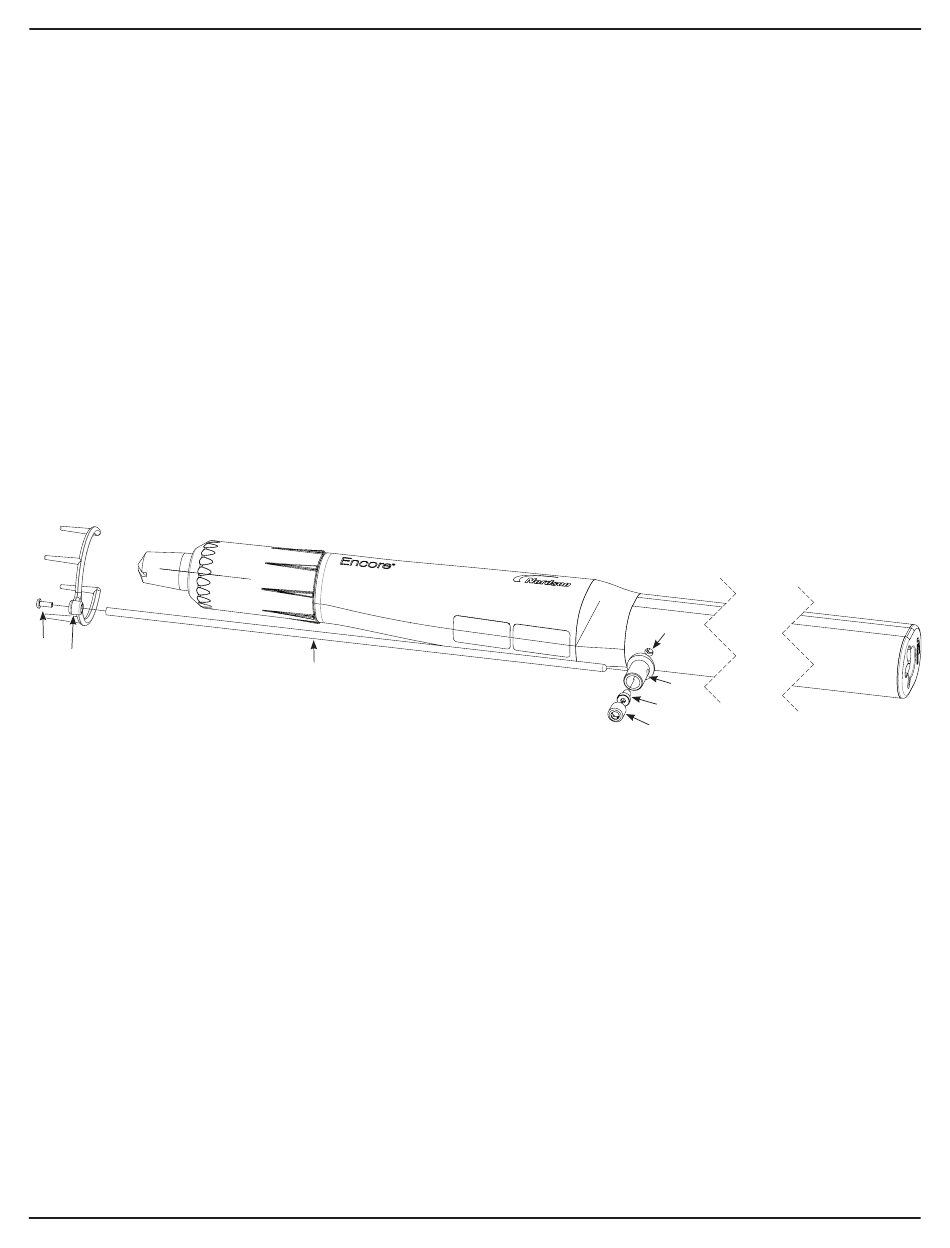

Abbildung 3-6 Ionensammlerinstallation – Sprühapplikator für Rohrmontage (zur besseren Übersichtlichkeit sind einige

Teile nicht abgebildet)

1. Sammelstab

2. Führung

3. M5 x 10 Schraube

1625071de-01

Der Ionensammler kann das Erscheinungsbild und die Oberflächenqualität

der ausgehärteten Pulverbeschichtungen verbessern. Er sammelt von der

Aufladungselektrode des Sprühapplikators emittierte Ionen und verhindert ihre

Ablagerung auf dem Werkstück. Dadurch wird der Ladungsaufbau im auf dem Werkstück

aufgebrachten Pulver verringert, was Defekte in der ausgehärteten Beschichtung wie

Stippenbildung und Orangenschalenstruktur verringern kann.

Siehe Abschnitt Optionen für Informationen zu den P/N.

Der Ionensammlersatz kann bei Sprühapplikatoren für die Stangen- und Rohrmontage

verwendet werden. Nach dem Installieren des Ionensammlers dessen Stabposition

einstellen, wie auf Seite 3-10 beschrieben, um beste Ergebnisse zu erzielen.

1. Siehe Abbildung 3-6. Die Führung (2) mit der M5 x 10 Innensechskantschraube (3) an

der Erdungsplatte befestigen.

2. Den Sammelstab (1) in die Führung stecken und mit dem M10×10-Gewindestift mit

Nylonspitze (4) sichern.

3. Die Mehrfachspitze (6) mit der M3 x 8 Schraube (7) am Sammelstab befestigen. Die

M3 Schraube mit 0,6 Nm (6 in-lb) festziehen.

4. M10 x 10 Halteschraube

5. Montagebohrung für Ionensammler

6. Mehrfachspitze

7. M3 x 8-Flachkopfschraube
