Weitere Kombinationen aus dem Füllstandbegrenzer SMHC2 in Verbindung mit Begrenzer
und Elektroden sind auf Nachfrage realisierbar.
▪ Anschluss nach Anschlussplan vornehmen.

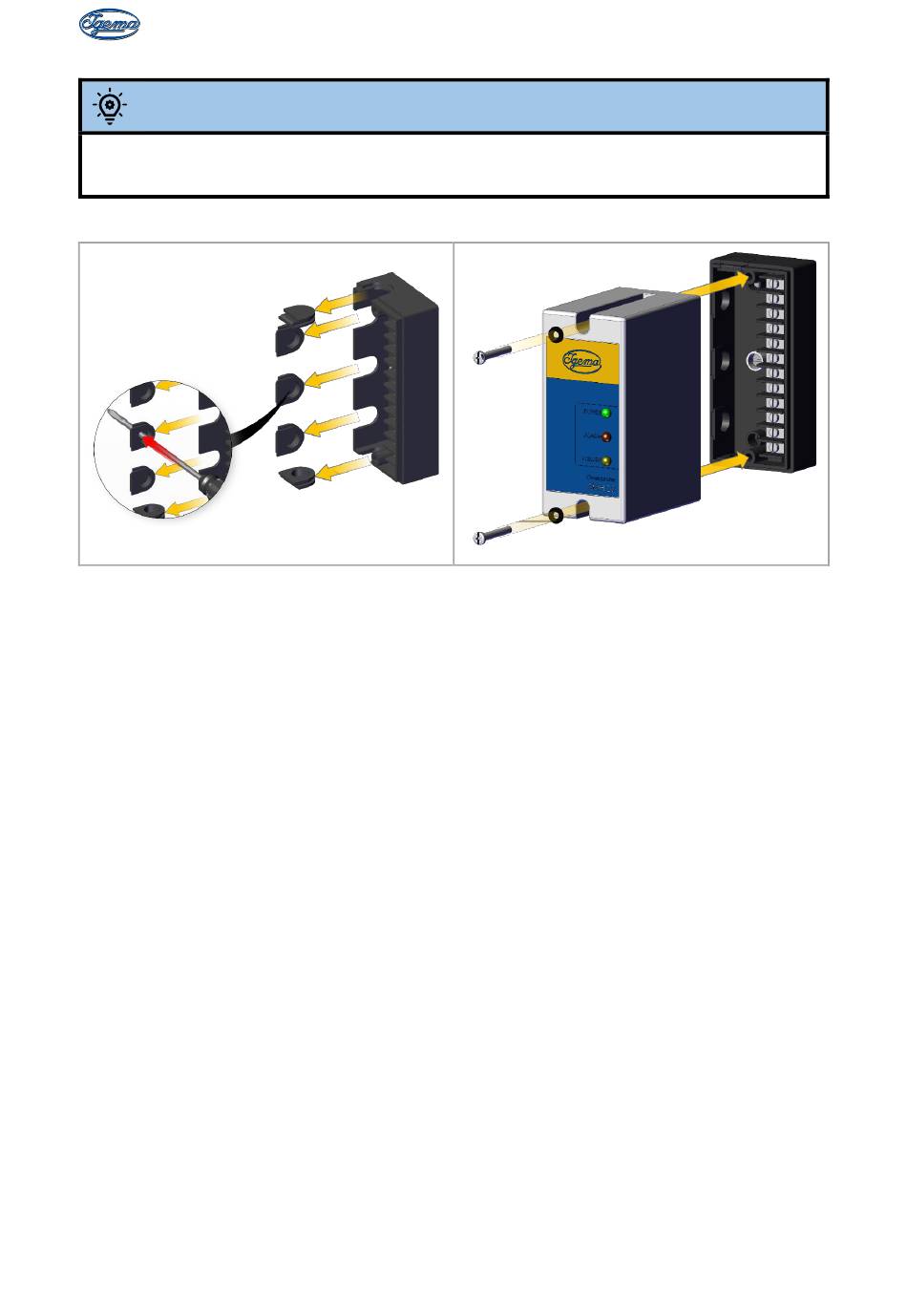

Abbildung 1:
• Kabeldurchführung durchstoßen oder herausziehen und Anschlussleitung
durchführen.
• Netzspannung prüfen. Zulässige Spannung siehe Typenschild.
• Für die Elektrode eine geschirmte Anschlussleitung verwenden: z.B. LIYCY min.
0,75 mm² bis zu einer max. Länge von 50 m. LIYCY min. 1,5 mm² bis zu einer max.
Länge von 100 m.
Abbildung 2:
• Nach elektrichem Anschluss – bei spannungsfreiem Gerät – Haube auf Sockel
aufsetzen und Befestigungsschrauben anziehen.
• Elektrode montieren und nach Anschlussplan anschließen.
D-08-B-50703-DE-02.DOCX
Abb.1
E
A
LEKTRISCHER
NSCHLUSS
Abb.2
Seite 27
