Zur Ausrichtung des Elektrodensteckers auf die örtlichen Gegebenheiten, kann die obere
Mutter gelöst werden ( 33,5mm). Hierbei ist darauf zu achten, dass der Stecker in der
Elektrode nicht bewegt wird!! (SW24).
Der Kontaktträger kann vorsichtig in die richtige Position gedreht werden.
Beim Wiedereinbau ist auf den korrekten Sitz der Dichtung zu achten! Die obere Mutter
wieder anziehen und dabei den Stecker in der Elektrode nicht bewegen.
Befestigungselemente zur Aufnahme von Elektroden
T
IPP
Werden mehrere Elektroden in einen Flansch geschraubt, so sollte der Elektrodenstecker
und die dazugehörende Elektrode gekennzeichnet sein, um ein Vertauschen zu verhindern.
Die nachstehend in der Tabelle aufgeführten Flansche, Dichtungen, Schrauben und
Muttern sind nach DIN EN 12952 und DIN EN 12953 ausgelegt.
Flansche nach DIN EN1092-1
PN
DN
40
63
50
100 / 160
40
63
100
100 / 160

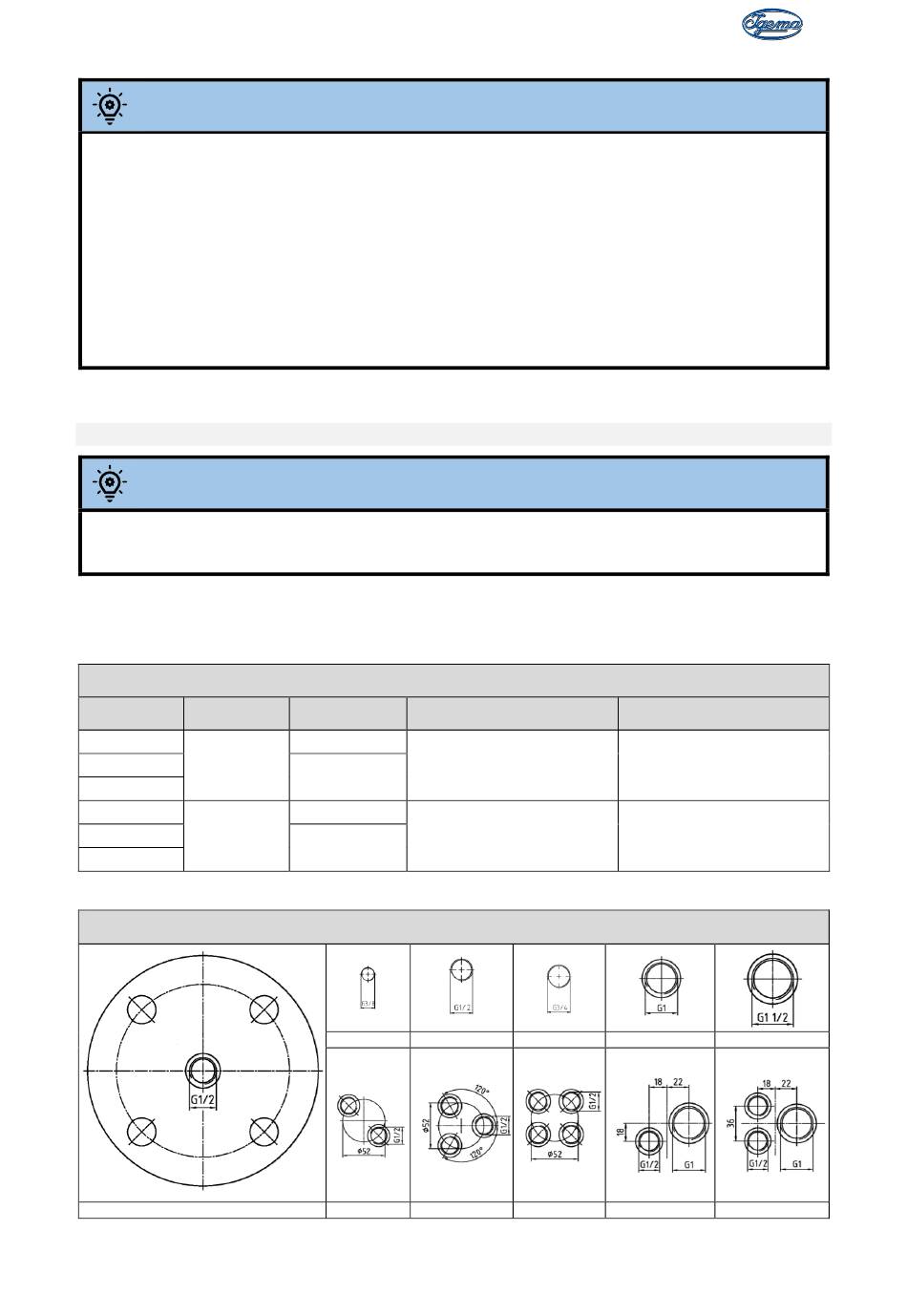

Bohrbilder
Bohrbild 1
Weitere Bohrbilder auf Anfrage
Seite 22
Form
Gewindebohrung
A
nach Bohrbild
1, 2, 3, 4, 5
B2
A
nach Bohrbild
1 - 11
B2
Bohrbild 2
Bohrbild 3
Bohrbild 7
Bohrbild 8
Werkstoff
1.0460
1.0460
Bohrbild 4
Bohrbild 5
Bohrbild 9
Bohrbild 10
D-08-B-50703-DE-02.DOCX
Bohrbild 6
Bohrbild 11
