8
Montage
8.1 SMHC2
Der SMHC2 wird im Kunststoff-Steckgehäuse zum Einbau in Schaltschränken geliefert. Das
Gehäuse ist ausgelegt zur Schnellbefestigung mit Federrastung für die Norm-Tragschiene 35
mm nach DIN EN 50022 und zur Schraubbefestigung auf einer Montageplatte.
H
INWEIS
Sachschaden durch Vibrationen
Wird das Gerät in Umgebungen mit erhöhter Vibrationsexposition eingesetzt (z.B. Marine),
führt dies bei nicht ordnungsgemäßer Befestigung zu Sachschäden.
• Der feste Einbau auf der Montageplatte ist zu verwenden.
Sachschaden durch unbestimmten Gebrauch
Nicht einhalten der Schutzart führt zu Sachschäden am Produkt.
• Nach geltenden Richtlinien Schutzart sicherstellen.
Mit Hutschienenmontage für Norm-Tragschiene 35 mm nach DIN46277:
• Gerät auf Norm-Tragschiene aufrasten.

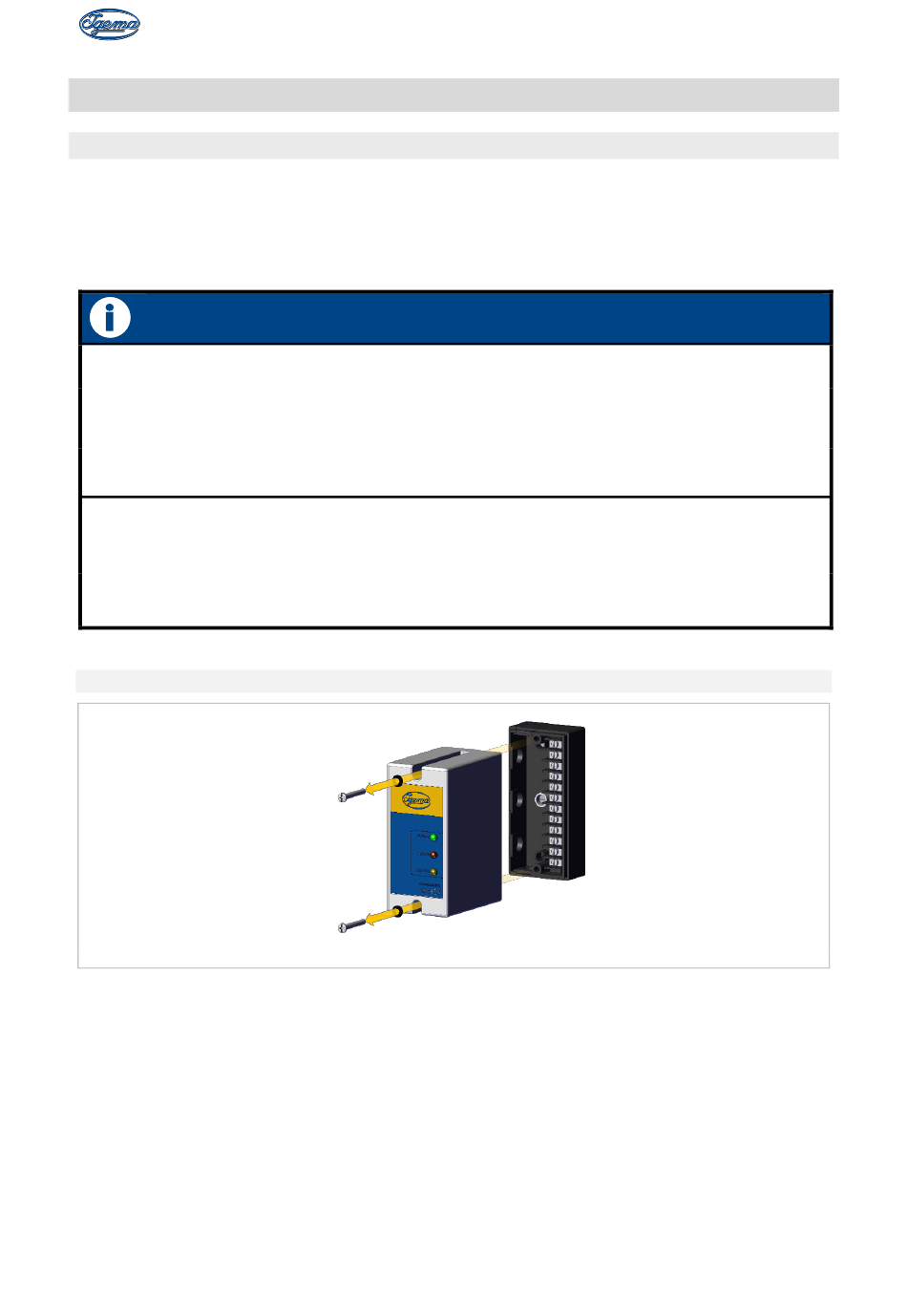

Abbildung 1:
• Befestigungsschrauben lösen und Haube vom Sockel abziehen.
• Elektrisch anschließen (siehe Kap.9).
D-08-B-50703-DE-02.DOCX
Abb.1
M
ONTAGE
Seite 19
