4.3 Darstellung der optischen Anzeige

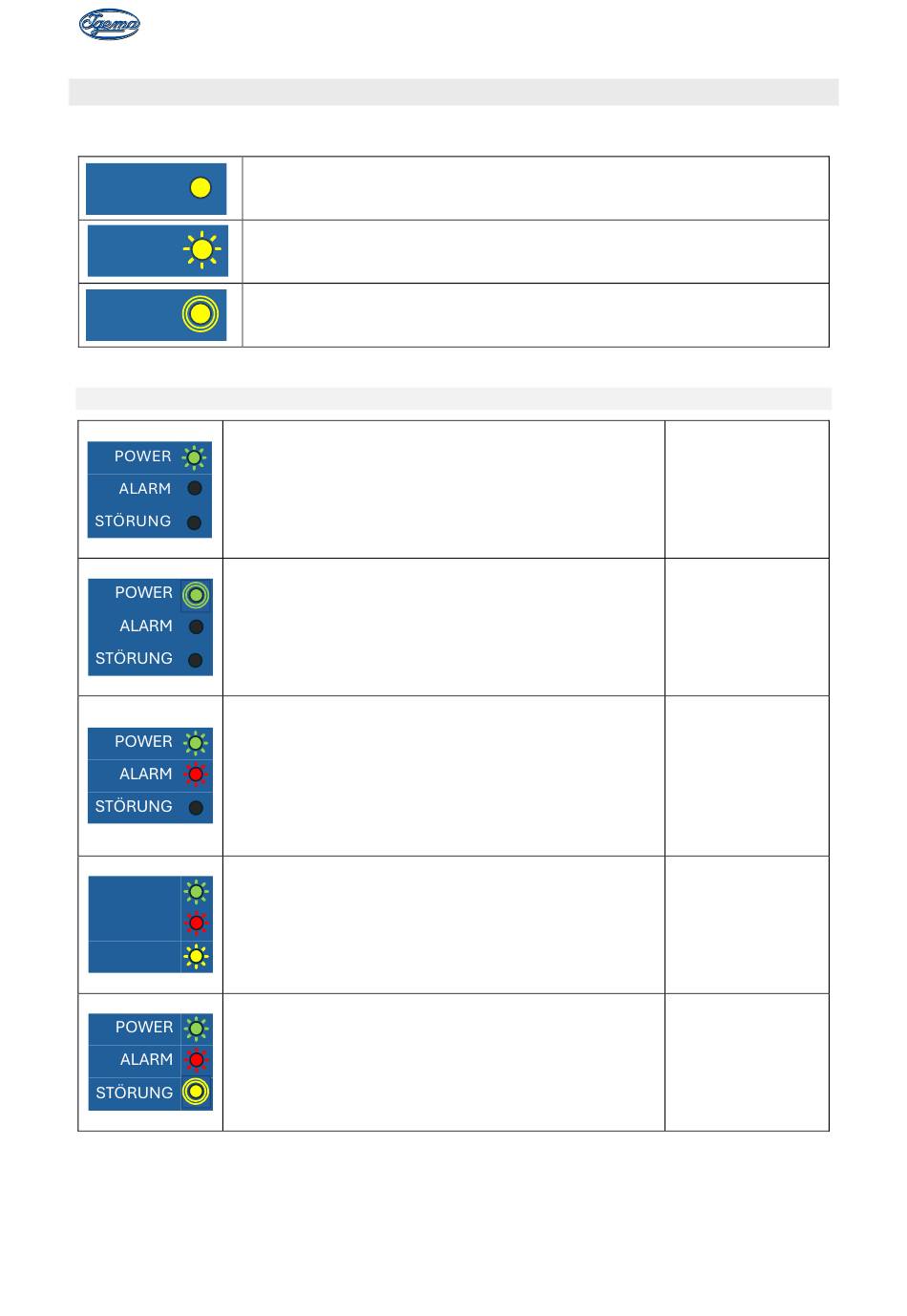

LED Anzeige wird wie folgt dargestellt:
STÖRUNG
STÖRUNG
STÖRUNG
LED-Anzeige
Grünes Dauerlicht:
Grünes Blinklicht (1 Hz):
2
Rotes Dauerlicht:
Rotes + gelbes Dauerlicht:
POWER
ALARM
STÖRUNG
Rotes Dauerlicht + gelbes Blinklicht mit 1 Hz:
2
D-08-B-50703-DE-02.DOCX
LED (z.B. STÖRUNG) ist ausgeschaltet
LED (z.B. STÖRUNG) leuchtet durchgehend
LED (z.B. STÖRUNG) blinkt
• Versorgung vorhanden
• Unterspannung
• Mediumsniveau liegt mehr als 4 (8, 12, 16)
Sekunden über der Messelektrode.
•
Schaltet nach Grundzustand zurück, wenn die
Messelektrode mehr als 2 Sekunden aus dem
Medium ist.
• RAM/ROM/CPU Test nicht bestanden, keine
Antwort von Slave.
•
Wenn dieser Fehler behoben ist, erfolgt sofort
Umschaltung zurück zum Grundstand.
• Kabelbruch oder Kurzschluss.
S
YSTEMBESCHREIBUNG
Gerät
betriebsbereit
Uv < 180V
Hochfüllstand
Systemfehler
Kabelfehler
