Bedienungsanleitung GRANUDOS 10 (S41C-12/17)
2.4 Löseeinrichtung
Das vom Filterkreislauf kommende Lösewasser wird hinter der Treibwasserpumpe (9) geteilt. Ein
Teilstrom wird über das Schwimmerregelventil (8) in die Spülwanne geführt, von wo es
zusammen mit den dosierten Chemikalien vom Injektor (13) abgesaugt wird. Das Chlorgranulat
und der pH-Senker (flüssig) werden im Spülrohr dem durchströmenden Wasser abwechselnd mit
Zwischenpausen zudosiert. Im Injektor wird ca. 50% des Chlorgranulats gelöst; der Rest wird im
Lösezyklon (12) so lange in Umlauf gehalten, bis es vollständig gelöst ist. Veränderungen in der
Wasserversorgung der Löseeinrichtung, die dazu führen, dass die Löseeinrichtung nicht mehr
ordnungsgemäß arbeiten kann, werden von dem Niveauschalter (15), dem Durchflussschalter
(10) sowie dem Druckschalter (druckseitig Pumpe ) (7) erfasst; die Chemikaliendosierung bzw.
auch die Treibwasserpumpe wird in diesen Fällen zur Vermeidung eventueller Folgeschäden
abgeschaltet. Genaue Informationen hierüber siehe Punkt 1.6.4: und 1.6.5 Diagnose /
Fehlererkennung und -beseitigung.
Der druckseitig der Treibwasserpumpe eingebaute Druckschalter soll den GRANUDOS bei einem
Druckabfall oder Ansaugung von Luft abschalten, sodass die Pumpe nicht trocken laufen kann.
Zur Abschaltung der Dosierung bei einer Störung in der Filteranlage, z.B. kein Durchfluss in der
Reinwasserleitung, kann zusätzlich ein Überwachungsschalter angeklemmt werden.
Der im Saugrohr (10) des Injektors (13) eingebaute Durchflussschalter ist von wesentlicher
Bedeutung für die Betriebssicherheit des GRANUDOS: bei zu geringer Saugleistung der Venturi-
Düse (mind. 150 l/h) fällt der durch die Aufwärtsströmung nach oben gedrückte Schaltkörper im
Saugrohr ab und die Chemikaliendosierung schaltet ab. Damit wird sichergestellt, dass nur in
kräftig strömendes Wasser dosiert wird und die beiden Chemikalien im offenen Bereich nicht
zusammenkommen können.

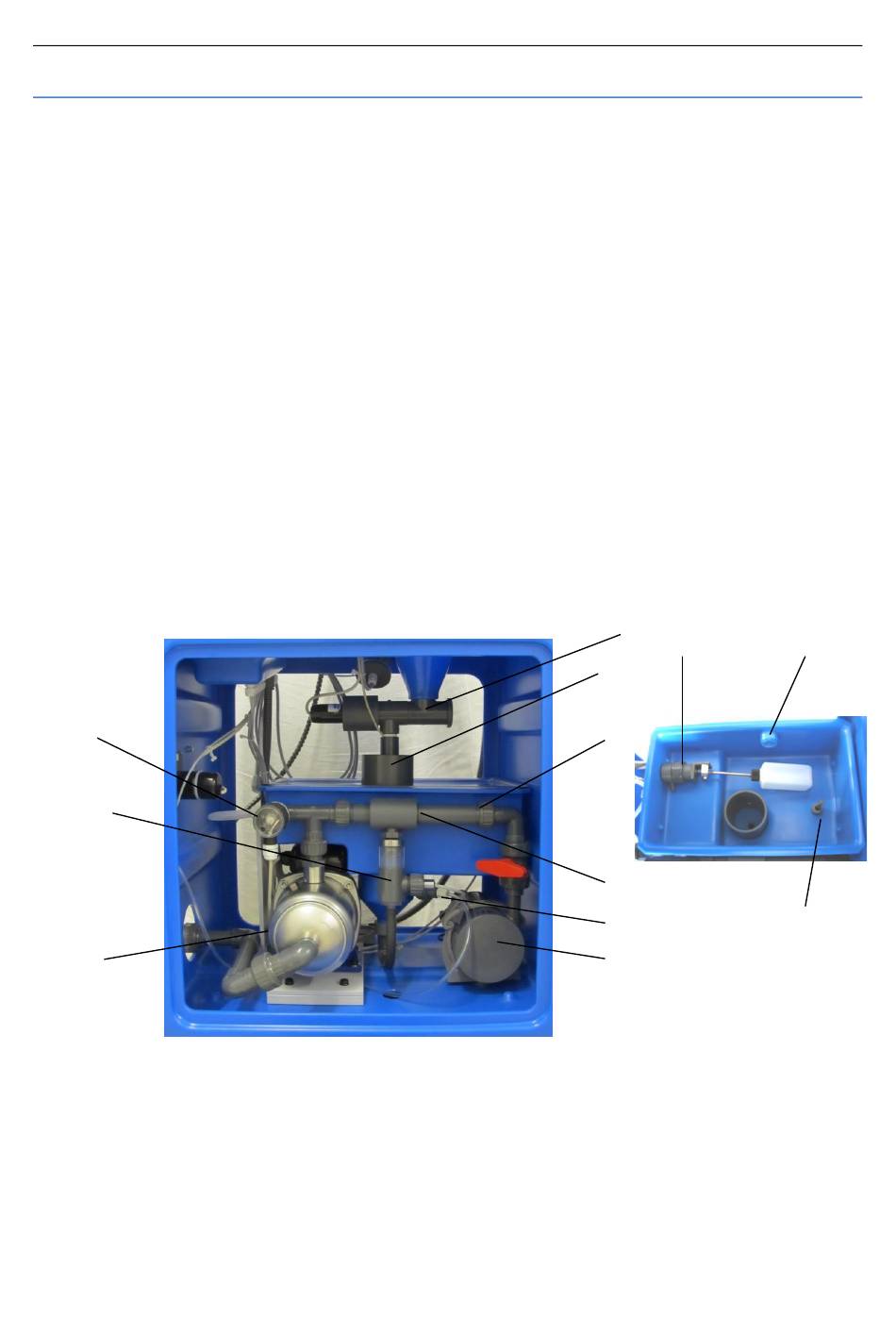

7
10
9
7
Druckschalter
8
Schwimmerventil
9
Treibwasserpumpe Lo HM04 Flux
10
Saugrohr d40 mit Durchflussschalter
11
Löse- und Mischzyklon
12
Dosierventil für pH-Senker
Der Schaltkörper des Durchflussschalters (10) ist als Rückschlagventil ausgebildet. Ebenso sperrt
das Schwimmerventil bei Stillstand des Gerätes oder bei Betriebsstörungen diesen Zulauf zur
Spülwanne ab. Bei ordentlicher Wartung ist damit ein Überlauf der Spülwanne zuverlässig
verhindert. Eine absolute Abtrennung vom Umwälzkreislauf kann durch diese Maßnahmen aber
nicht gewährleistet werden. Falls dies gefordert wird, wären in die Zulauf- und Dosierleitung gut
16
8
15
14
13
12
11
13
Venturi-Injektor
14
Drosselblende in der Verschraubung
15
Staubschutz
16
Dosiereinheit für das Chlorgranulat
17
Niveauschalter min/max
18
Überlauf zum Gully
Seite 6 von 27
18
17
