Bedienungsanleitung GRANUDOS 10 (S41C-12/17)
Das formschöne Gehäuse ist in einem Stück aus blauem PE gesintert und ist deshalb
außerordentlich stabil. Der Dosiertrichter mit einem Füllinhalt von 5 kg – optional auch mit Adapter für
10-kg-Eimer - wird von oben in das Gehäuse eingesetzt und kann so auch leicht herausgenommen
werden, z.B. für Wartungsarbeiten. Die Dosiereinheit (Dosiermotor mit Dosierschnecke und beheiztem
Fallrohr) ist unten im Dosiertrichter eingeschraubt. Die Steuerung ist in einer Vertiefung des Oberteils
eingebaut. Dosiertrichter und Steuerung werden durch transparente Deckel gegen Spritzwasser
geschützt. Im Unterteil des Gehäuses befindet sich die Löse- und Spüleinrichtung für das Chlorgranulat
sowie die Säurepumpe.
2.3 Chlordosierung
Die Dosiereinrichtung besteht aus dem
Dosiertrichter (1) mit einem Fassungsvermögen
von etwa 5 kg und der Dosiereinheit, die aus dem
Dosiermotor (3) mit Flansch, der Dosierschnecke,
der Motorhalterung (4) mit Dosierrohr, sowie
dem beheizten Fallrohr (7) besteht. Die
Beheizung des Fallrohres verhindert eine
Kondensation von Wasserdampf, was zu einer
Blockierung der Dosierung führen könnte. Die
Dosiereinheit ist unten in den Dosiertrichter
eingeschraubt.
Der Dosiertrichter wird mit dem Deckel
entweder dicht verschlossen, oder es wird mit
einem transparenten Adapterring gearbeitet, bei
dem ein 10-kg-Eimer direkt auf den Dosier-
trichter aufgesetzt werden kann – siehe unten.
Zum Eimerwechsel und für Wartungsarbeiten
an der Dosierung wird die Dosiereinrichtung
komplett nach oben aus dem Gehäuse
herausgenommen.
Die gewünschte Dosierleistung wird durch die
Einstellung von Dosierzyklus und Dosierzeit mit
Drehknöpfen an der Steuerung eingestellt oder
von einem externen Chlorregler gesteuert.
Für verschiedene Chlor-Eimer stehen Abapter zur
Verfügung zum Aufsetzen des Eimers direkt auf
, ein Umfüllen erübrigt sich
den Dosiertrichter
so.
Adapterring d 275 mit Klammern für
z.B. HC- oder Melchlor 10 kg
1
2
3
4

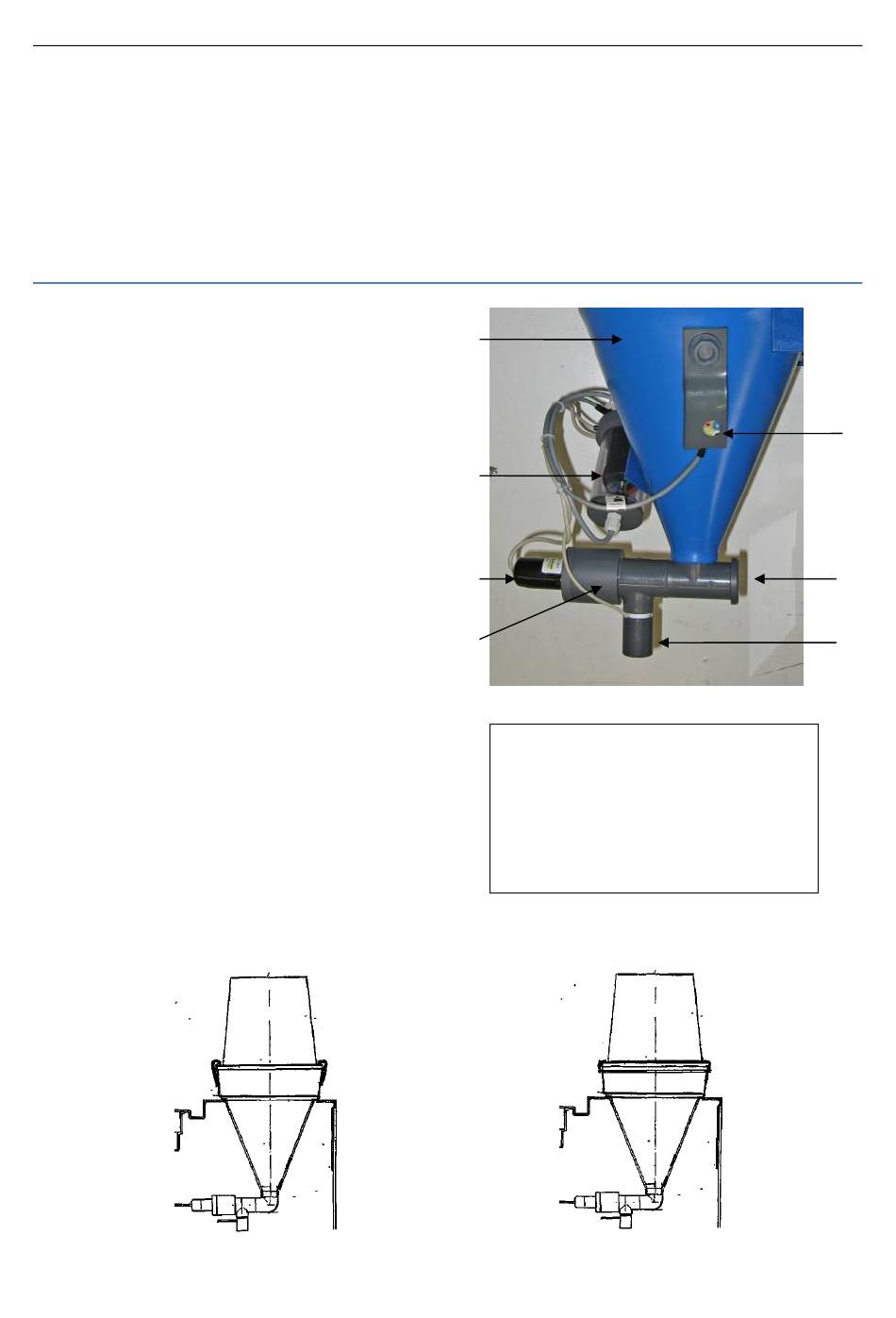

1 Dosiertrichter
2 Klopfer mit Klemmgehäuse
3 Dosiermotor
4 Motorhalterung
5 Leerschalter (Option)
6 Reparatur-Stopfen
7 Fallrohr beheizt
Adapterring zum Aufschrauben
z.B. für Olin-HTH 10 kg
Seite 5 von 27
