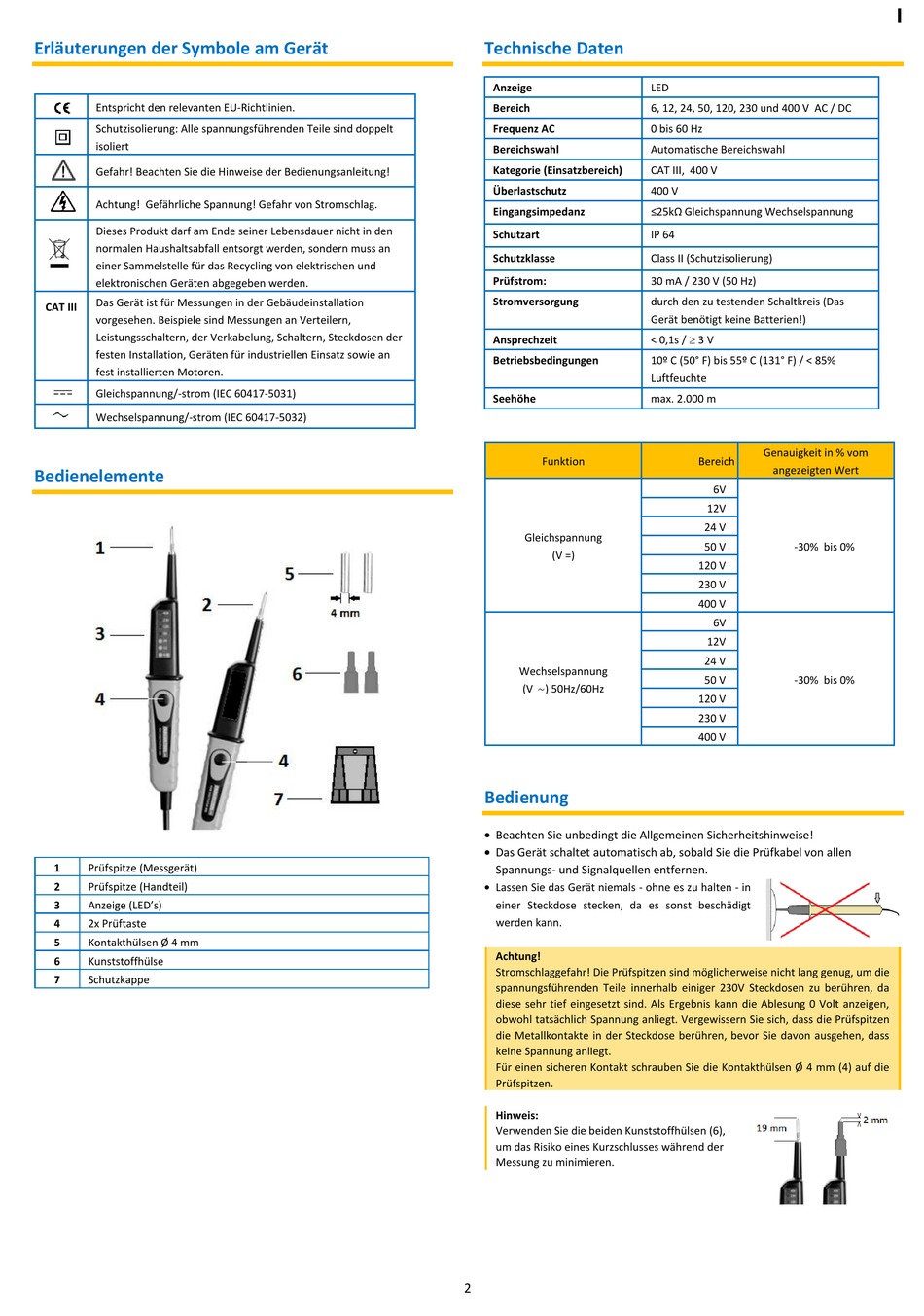

PANCONTROL PAN VOLTTESTER 400FI Bedienungsanleitung Seite 2

Erläuterungen der Symbole am Gerät
Entspricht den relevanten EU-Richtlinien.
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Achtung! Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Das Gerät ist für Messungen in der Gebäudeinstallation
CAT III
vorgesehen. Beispiele sind Messungen an Verteilern,
Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der
festen Installation, Geräten für industriellen Einsatz sowie an
fest installierten Motoren.
Gleichspannung/-strom (IEC 60417-5031)
Wechselspannung/-strom (IEC 60417-5032)
Bedienelemente
1 Prüfspitze (Messgerät)
2 Prüfspitze (Handteil)
3 Anzeige (LED's)
4 2x Prüftaste
5 Kontakthülsen Ø 4 mm
6 Kunststoffhülse
7 Schutzkappe
Technische Daten
Anzeige
Bereich
Frequenz AC
Bereichswahl
Kategorie (Einsatzbereich)
Überlastschutz
Eingangsimpedanz
Schutzart
Schutzklasse
Prüfstrom:
Stromversorgung
Ansprechzeit
Betriebsbedingungen
Seehöhe
Funktion
Gleichspannung
(V =)
Wechselspannung
(V ) 50Hz/60Hz
Bedienung
• Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise!
• Das Gerät schaltet automatisch ab, sobald Sie die Prüfkabel von allen
Spannungs- und Signalquellen entfernen.
• Lassen Sie das Gerät niemals - ohne es zu halten - in
einer Steckdose stecken, da es sonst beschädigt
werden kann.
Achtung!
Stromschlaggefahr! Die Prüfspitzen sind möglicherweise nicht lang genug, um die
spannungsführenden Teile innerhalb einiger 230V Steckdosen zu berühren, da
diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0 Volt anzeigen,
obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich, dass die Prüfspitzen
die Metallkontakte in der Steckdose berühren, bevor Sie davon ausgehen, dass
keine Spannung anliegt.
Für einen sicheren Kontakt schrauben Sie die Kontakthülsen Ø 4 mm (4) auf die
Prüfspitzen.
Hinweis:
Verwenden Sie die beiden Kunststoffhülsen (6),
um das Risiko eines Kurzschlusses während der
Messung zu minimieren.
2
LED
6, 12, 24, 50, 120, 230 und 400 V AC / DC
0 bis 60 Hz
Automatische Bereichswahl
CAT III, 400 V
400 V
≤25kΩ Gleichspannung Wechselspannung
IP 64
Class II (Schutzisolierung)
30 mA / 230 V (50 Hz)
durch den zu testenden Schaltkreis (Das
Gerät benötigt keine Batterien!)
< 0,1s /  3 V
10º C (50° F) bis 55º C (131° F) / < 85%
Luftfeuchte
max. 2.000 m
Genauigkeit in % vom
Bereich
angezeigten Wert
6V
12V
24 V
50 V -30% bis 0%
120 V
230 V
400 V
6V
12V
24 V
50 V -30% bis 0%
120 V
230 V
400 V
