Gerätebeschreibung
Anwendung
Das FrontSchaltModul FSM26 wird mit dem FeldBusModul FBM26U oder FBM38
eingesetzt und dient zur Handbedienung von vier 1-stufigen Aggregaten mit Statusanzeigen
und Betriebs- oder Störmeldungen.
In Verbindung mit dem FeldBusModul FBM38 kann ein Meldemanagement oder eine
Ausführungskontrolle zur Geräterückmeldung per Makrozuweisung aktiviert werden.
FSM26/FBM26U oder FSM26/FBM38 bilden jeweils eine Geräteeinheit.
Typ
FSM26
FrontSchaltModul für das FeldBusModul FBM26U oder FBM38
zur Hand-/Automatikansteuerung von vier 1-stufigen Aggregaten.
In Verbindung mit dem FeldBusModul FBM38 kann ein Meldemanage-
ment oder eine Ausführungskontrolle zur Geräterückmeldung per
Makrozuweisung aktiviert werden.
Technische Daten
Betrieb
nur in Verbindung mit dem FeldBusModul FBM26U oder FBM38
Betriebsspannung 12 V DC ±20%, 70 mA, 0,9 VA bei Nennspannung
Spannungsversorgung erfolgt über die QBSchnittstelle
Anschluss
Klemmenanschluss an QBSchnittstelle, 4-adrig,
Leitungslänge max. 30 m
Bedienelemente
4 Hand/Automatik-Schalter für die Stellungen Automatik/Aus/Ein
Schalter 1 schaltet den FBM-Relaisausgang K1
Schalter 2 schaltet den FBM-Relaisausgang K2
Schalter 3 schaltet den FBM-Relaisausgang K3
Schalter 4 schaltet den FBM-Relaisausgang K4
Anzeigen
4 Relais-LEDs grün zur Anzeige der FBM-Relaisausgänge (Schaltzustände)
4 Melde-LEDs
Überspannungskategorie
Bemessungsstoßspannung
Verschmutzungsgrad
Wirkungsweise
Schutzart
Umgebungsbedingungen
Gewicht
Zubehör

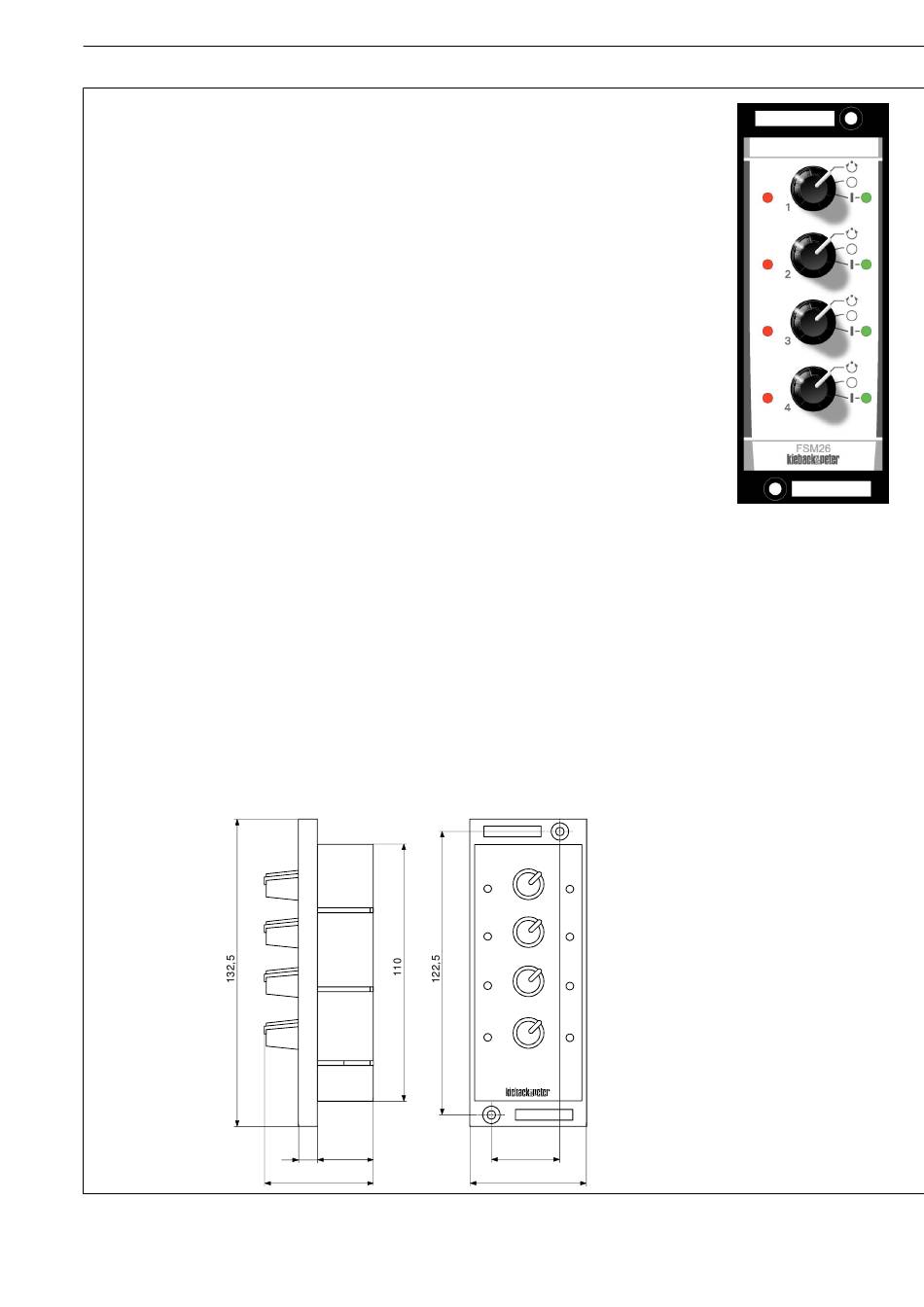

Abmessungen
Seite 3 / 12
zur Anzeige von Betriebs- oder Störmeldungen an den digitalen FBM-
Eingängen.
Die Melde-LEDs können in den Farben gelb, grün, rot eingestellt oder
ausgeschaltet werden, siehe Abschnitt LED-Einstellungen.
III
800 V
2
Typ 1
IP20
Temperatur: 0..45°C
Feuchte: 20..80 % rF, nicht kondensierend
90 g
WAS01 Wandaufbau-Set zur Wandmontage
8
23
45,6
Technisches Datenblatt 2.50-35.026-01-DE
zur Handbedienung der FeldBusModule FBM26U/FBM38
FSM26
25,4
50
A
FSM26 FrontSchaltModul
