Vorbereiten
Gerät anschließen

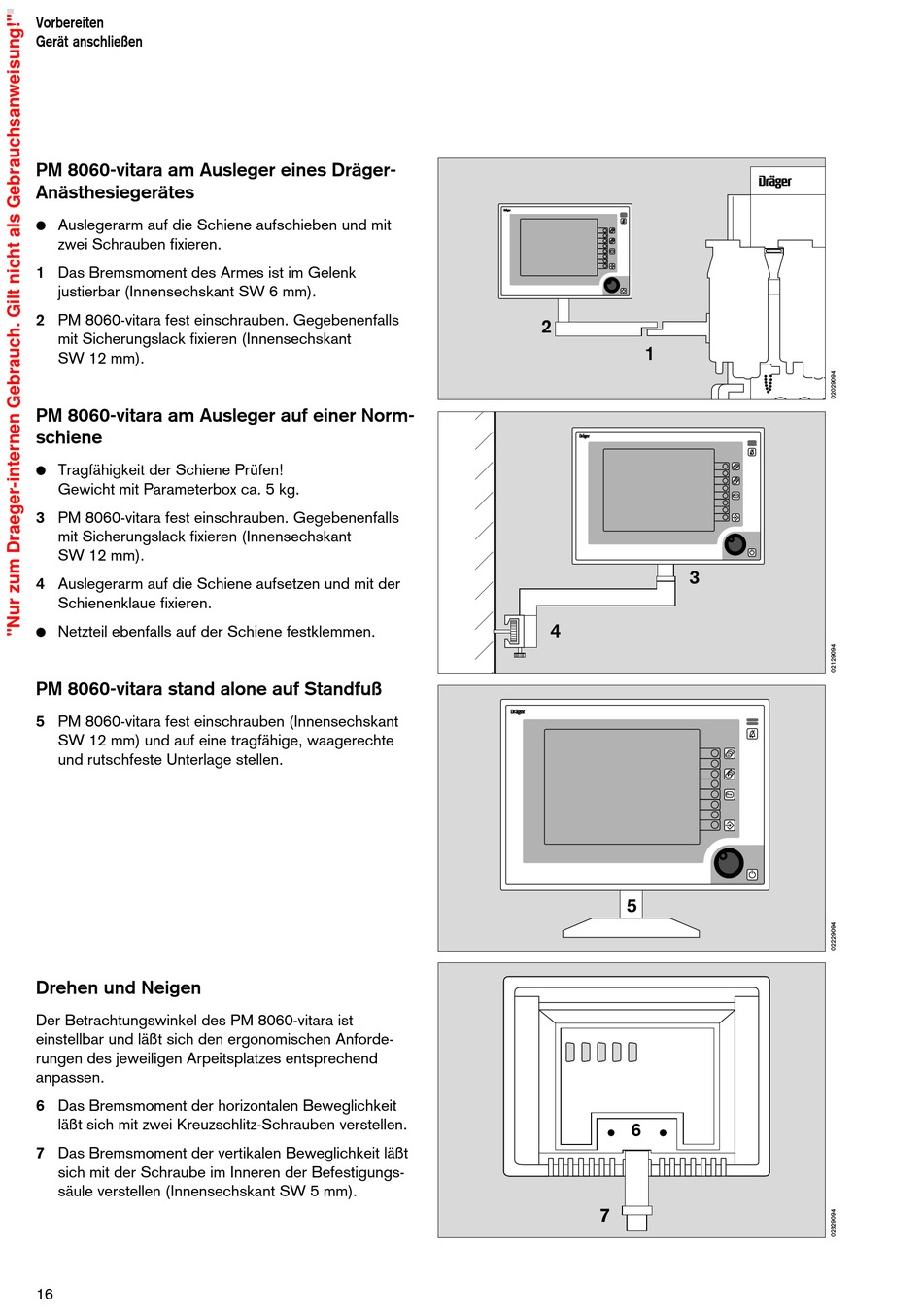

PM 8060-vitara am Ausleger eines Dräger-
Anästhesiegerätes
Auslegerarm auf die Schiene aufschieben und mit
zwei Schrauben fixieren.
1 Das Bremsmoment des Armes ist im Gelenk
justierbar (Innensechskant SW 6 mm).
2 PM 8060-vitara fest einschrauben. Gegebenenfalls
mit Sicherungslack fixieren (Innensechskant
SW 12 mm).
PM 8060-vitara am Ausleger auf einer Norm-
schiene
Tragfähigkeit der Schiene Prüfen!
Gewicht mit Parameterbox ca. 5 kg.
3 PM 8060-vitara fest einschrauben. Gegebenenfalls
mit Sicherungslack fixieren (Innensechskant
SW 12 mm).
4 Auslegerarm auf die Schiene aufsetzen und mit der
Schienenklaue fixieren.
Netzteil ebenfalls auf der Schiene festklemmen.
PM 8060-vitara stand alone auf Standfuß
5 PM 8060-vitara fest einschrauben (Innensechskant
SW 12 mm) und auf eine tragfähige, waagerechte
und rutschfeste Unterlage stellen.
Drehen und Neigen
Der Betrachtungswinkel des PM 8060-vitara ist
einstellbar und läßt sich den ergonomischen Anforde-
rungen des jeweiligen Arpeitsplatzes entsprechend
anpassen.
6 Das Bremsmoment der horizontalen Beweglichkeit
läßt sich mit zwei Kreuzschlitz-Schrauben verstellen.
7 Das Bremsmoment der vertikalen Beweglichkeit läßt
sich mit der Schraube im Inneren der Befestigungs-
säule verstellen (Innensechskant SW 5 mm).
16
D
1-2--
Stop
2
1
D
4
D
5
6
7
D
1-2--
Stop
3
1-2--
Stop
